Cấu tạo máy bơm ly tâm inox vi sinh và vai trò của từng bộ phận

1. Tổng quan cấu tạo máy bơm ly tâm inox vi sinh

Cấu tạo máy bơm ly tâm inox vi sinh có thể chia thành ba cụm chính:

• Cụm đầu bơm: Bao gồm đầu hút, đầu đẩy, buồng bơm, cánh bơm và nắp sau. Đây là khu vực trực tiếp tiếp xúc với lưu chất.
• Cụm truyền động: Gồm động cơ điện, trục bơm và giá đỡ trung gian, có nhiệm vụ tạo và truyền chuyển động quay đến cánh bơm.
• Cụm làm kín và bảo vệ: Gồm phớt cơ khí, gioăng, vỏ che động cơ, chân máy và các chi tiết cố định.

Ở dòng bơm ly tâm vi sinh dạng liền trục, đầu bơm được lắp trực tiếp với động cơ thông qua trục và giá đỡ trung gian. Thiết kế này giúp máy có kết cấu gọn, đồng thời giữ cánh bơm, trục và động cơ nằm trên cùng một đường tâm.

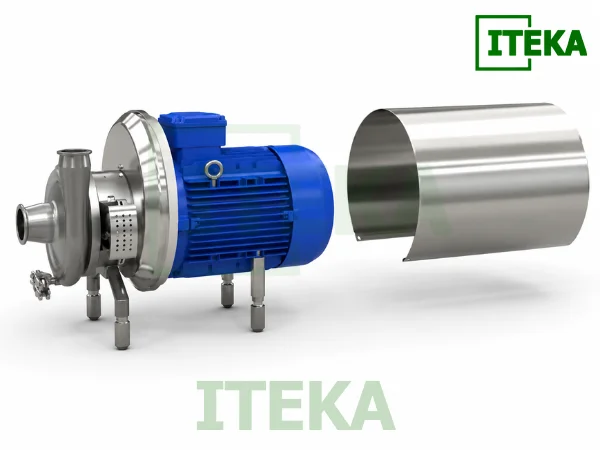

2. Cụm truyền động của máy bơm ly tâm inox vi sinh

Cụm truyền động có nhiệm vụ tạo ra chuyển động quay và truyền chuyển động đó đến cánh bơm. Cụm này gồm động cơ điện và trục bơm.

2.1. Động cơ điện

Động cơ điện là bộ phận tạo ra chuyển động quay cho máy bơm. Khi được cấp điện, motor chuyển điện năng thành cơ năng và làm trục bơm quay.

Máy bơm ly tâm inox vi sinh sử dụng trong nhà máy thường được trang bị động cơ điện 3 pha để đáp ứng công suất lớn và khả năng vận hành liên tục. Trường hợp vị trí lắp đặt chỉ có nguồn điện 1 pha, cần lựa chọn động cơ 1 pha hoặc sử dụng biến tần phù hợp với thông số của motor; không nên đấu trực tiếp động cơ 3 pha vào nguồn điện 1 pha.

Vai trò chính của động cơ điện gồm:

• Tạo chuyển động quay cho máy bơm.
• Cung cấp lực quay cho trục và cánh bơm.
• Duy trì tốc độ vận hành của thiết bị.
• Ảnh hưởng đến lưu lượng và khả năng đẩy của bơm.

2.2. Trục bơm

Trục bơm có nhiệm vụ truyền chuyển động quay từ động cơ đến cánh bơm. Có thể hiểu đơn giản, motor là bộ phận tạo ra lực quay, còn trục bơm là chi tiết đưa lực quay đó đến cánh bơm.

Ngoài nhiệm vụ truyền động, trục còn giữ cánh bơm đúng vị trí và giúp cánh quay ổn định bên trong buồng bơm. Trục phải có độ thẳng và độ đồng tâm tốt; nếu bị cong hoặc lệch, bơm có thể rung, phát tiếng ồn và làm phớt cơ khí nhanh hư hỏng.

Vai trò của trục bơm gồm:

• Truyền chuyển động từ động cơ đến cánh bơm.
• Giữ cánh bơm quay đúng tâm.
• Duy trì sự ổn định trong quá trình vận hành.
• Hạn chế rung động và va chạm giữa cánh với buồng bơm.

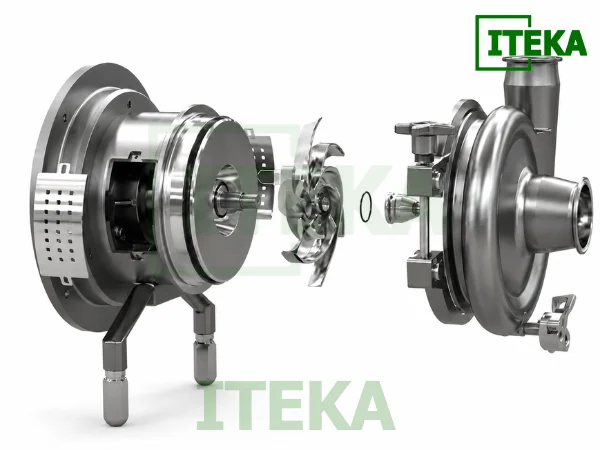

3. Cụm đầu bơm của máy bơm ly tâm inox vi sinh

Cụm đầu bơm là phần trực tiếp thực hiện quá trình hút, truyền năng lượng và đưa lưu chất ra khỏi máy bơm. Cụm này gồm cánh bơm, buồng bơm, đầu hút và đầu xả.

3.1. Cánh bơm

Cánh bơm là bộ phận trực tiếp tạo ra dòng chảy bên trong máy bơm ly tâm inox vi sinh. Cánh được lắp trên trục và quay cùng với chuyển động của động cơ.

Khi cánh bơm quay, lưu chất tại khu vực tâm cánh sẽ bị cuốn theo các cánh dẫn và được đẩy dần ra phía ngoài nhờ lực ly tâm. Quá trình này đồng thời làm áp suất tại tâm cánh giảm xuống, giúp hút thêm lưu chất từ đầu hút vào buồng bơm.

Vai trò của cánh bơm gồm:

• Nhận chuyển động quay từ trục bơm.
• Truyền năng lượng cho lưu chất.
• Đẩy lưu chất từ tâm cánh ra phía ngoài.
• Tạo dòng chảy liên tục bên trong máy bơm.
• Ảnh hưởng trực tiếp đến lưu lượng và khả năng đẩy của bơm.

3.2. Buồng bơm

Buồng bơm là phần bao quanh cánh bơm và chứa lưu chất trong quá trình thiết bị hoạt động. Đây cũng là bộ phận định hướng dòng chảy sau khi lưu chất được cánh bơm đẩy ra ngoài.

Khi lưu chất rời khỏi cánh bơm, buồng bơm sẽ thu gom dòng chảy và dẫn lưu chất về phía đầu xả. Nhờ đó, dòng lưu chất không bị phân tán mà được đưa ra khỏi máy bơm theo đúng hướng thiết kế.

Vai trò của buồng bơm gồm:

• Bao quanh cánh bơm.
• Chứa lưu chất trong quá trình bơm hoạt động.
• Thu gom lưu chất từ phía ngoài cánh bơm.
• Dẫn hướng dòng chảy về phía đầu xả.
• Hỗ trợ chuyển năng lượng từ cánh bơm thành áp lực dòng chảy.

3.3. Đầu hút

Đầu hút là vị trí lưu chất đi vào máy bơm. Bộ phận này thường được bố trí gần tâm cánh bơm, nơi có áp suất thấp khi cánh quay.

Khi bơm hoạt động, lưu chất từ đường ống hoặc bồn chứa sẽ đi qua đầu hút để vào bên trong buồng bơm. Sau đó, lưu chất tiếp tục di chuyển đến tâm cánh và được cánh bơm truyền năng lượng.

Vai trò của đầu hút gồm:

• Đưa lưu chất từ bồn hoặc đường ống vào máy bơm.
• Dẫn lưu chất đến khu vực tâm cánh.
• Duy trì nguồn lưu chất cấp cho bơm.
• Hỗ trợ quá trình hút diễn ra liên tục.

3.4. Đầu xả

Đầu xả là vị trí lưu chất được đưa ra khỏi máy bơm. Sau khi đi qua cánh bơm và buồng bơm, lưu chất sẽ được dẫn đến đầu xả để tiếp tục di chuyển vào hệ thống đường ống.

Áp suất tại đầu xả cao hơn đầu hút do lưu chất đã nhận năng lượng từ cánh bơm trong quá trình vận hành.

Vai trò của đầu xả gồm:

• Tiếp nhận lưu chất từ buồng bơm.
• Đưa lưu chất ra khỏi máy bơm.
• Kết nối máy bơm với đường ống phía sau.
• Dẫn lưu chất đến bồn chứa hoặc thiết bị tiếp theo.

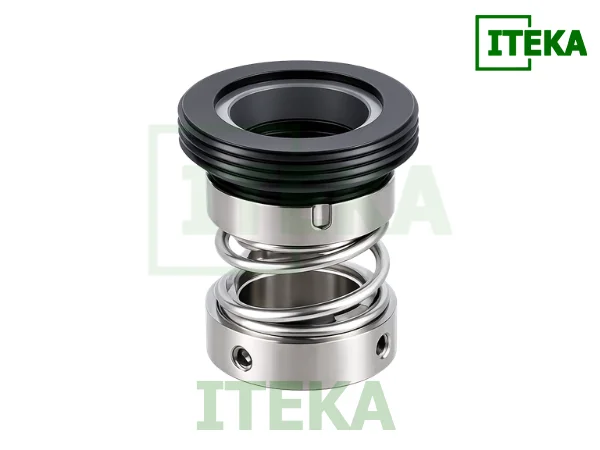

4. Cụm làm kín của máy bơm ly tâm inox vi sinh

Cụm làm kín có nhiệm vụ ngăn lưu chất rò rỉ ra bên ngoài tại vị trí trục quay. Bộ phận chính của cụm này là phớt cơ khí.

Phớt cơ khí được lắp tại vị trí giữa trục quay và phần tĩnh của đầu bơm. Đây là khu vực dễ xảy ra rò rỉ vì trục phải quay liên tục trong khi buồng bơm chứa lưu chất. Phớt cơ khí tạo bề mặt làm kín quanh trục, giúp lưu chất không thoát ra ngoài khi bơm hoạt động. Bộ phận này đồng thời bảo vệ khu vực động cơ và truyền động khỏi nước, hóa chất hoặc sản phẩm được bơm.

Vai trò của phớt cơ khí gồm:

• Làm kín vị trí giữa trục quay và buồng bơm.
• Hạn chế lưu chất rò rỉ ra ngoài.
• Bảo vệ động cơ và khu vực truyền động.
• Duy trì độ kín trong suốt quá trình bơm vận hành.

5. Các chi tiết cố định và bảo vệ máy bơm

Bên cạnh những bộ phận trực tiếp tạo lực bơm, máy còn có nhiều chi tiết dùng để cố định cánh, liên kết đầu bơm và bảo vệ cụm động cơ. Những chi tiết này không quyết định trực tiếp lưu lượng nhưng ảnh hưởng rõ rệt đến độ ổn định và khả năng bảo trì.

• Đai ốc giữ cánh được lắp tại đầu trục để cố định cánh bơm đúng vị trí. Đai ốc phải được siết đúng chiều và đúng lực để cánh không bị lỏng trong quá trình quay. Một số thiết kế có thêm gioăng hoặc O-ring tại đai ốc nhằm hạn chế lưu chất xâm nhập vào phần ren.
• Vòng kẹp buồng bơm liên kết buồng bơm với nắp sau. Khi vòng kẹp được siết, buồng bơm được giữ cố định và gioăng tại mối ghép được nén để tạo độ kín. Cơ cấu này cho phép tháo đầu bơm nhanh hơn so với kết cấu sử dụng nhiều bulông, thuận tiện khi cần kiểm tra cánh, phớt và gioăng.
• Chân máy đỡ toàn bộ trọng lượng thiết bị và giữ bơm ổn định trên nền. Nhiều dòng bơm vi sinh sử dụng chân inox có thể điều chỉnh độ cao, giúp căn đầu hút và đầu đẩy với đường ống. Chân máy cũng tạo khoảng trống phía dưới để vệ sinh sàn và hạn chế nước đọng quanh thiết bị.
• Vỏ che động cơ inox bao quanh thân motor, giúp giảm tác động trực tiếp của nước, bụi và dung dịch vệ sinh lên bề mặt động cơ. Vỏ inox nhẵn cũng dễ làm sạch và phù hợp hơn với không gian sản xuất thực phẩm, đồ uống hoặc dược phẩm. Tuy vậy, khả năng chống nước thực tế vẫn phụ thuộc vào cấp bảo vệ của motor, vị trí hộp điện và phương pháp lắp đặt.

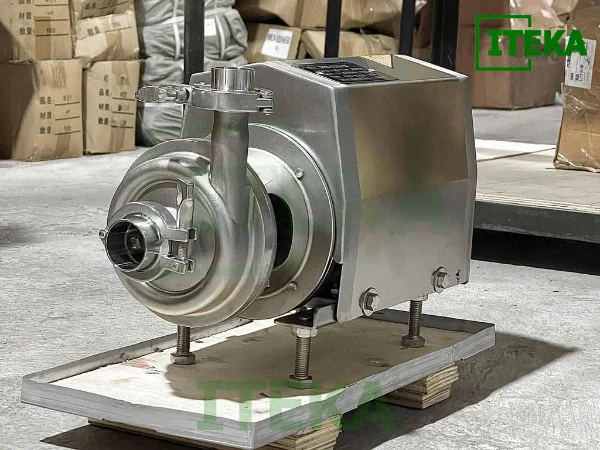

6. Sự phối hợp giữa các bộ phận khi máy bơm ly tâm inox vi sinh hoạt động

Khi động cơ được cấp điện, trục motor quay và truyền mô-men đến trục bơm. Trục làm cánh bơm quay bên trong buồng bơm. Lưu chất có sẵn tại tâm cánh nhận động năng, chuyển động theo các cánh dẫn rồi bị đẩy dần ra chu vi.

Khi lưu chất liên tục rời khỏi tâm cánh, áp suất tại khu vực này giảm xuống. Chênh lệch áp suất giữa bồn chứa, đường hút và tâm cánh giúp lưu chất mới đi qua đầu hút vào buồng bơm. Chu trình này diễn ra liên tục khi cánh quay và đường hút luôn được cấp đủ lưu chất.

Dòng lưu chất có vận tốc cao từ chu vi cánh được buồng bơm thu gom, chuyển một phần động năng thành áp năng và dẫn về đầu đẩy. Từ đầu đẩy, lưu chất tiếp tục đi vào hệ thống đường ống để đến công đoạn sử dụng tiếp theo.

Trong suốt quá trình hoạt động, phớt cơ khí ngăn lưu chất rò dọc theo trục, còn gioăng làm kín các mối ghép cố định. Giá đỡ duy trì độ đồng tâm giữa đầu bơm và động cơ, chân máy giữ thiết bị ổn định, trong khi vỏ che hạn chế nước vệ sinh tác động trực tiếp lên motor.

Như vậy, máy bơm chỉ có thể vận hành đúng khi tất cả các bộ phận phối hợp đồng bộ. Động cơ tạo chuyển động, trục truyền mô-men, cánh truyền năng lượng cho lưu chất, buồng bơm thu gom và dẫn dòng, còn phớt cùng gioăng bảo đảm độ kín.

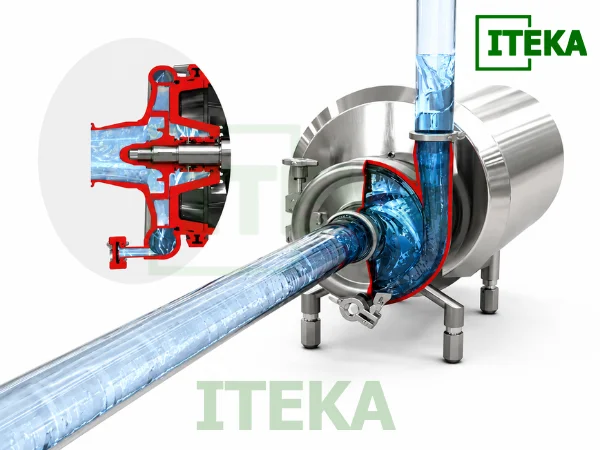

7. Bộ phận nào ảnh hưởng trực tiếp đến hiệu suất và độ bền của bơm?

Cánh bơm là bộ phận ảnh hưởng rõ nhất đến lưu lượng và cột áp. Đường kính, hình dạng, số lượng cánh dẫn và tốc độ quay quyết định lượng năng lượng được truyền sang lưu chất. Cánh bị mòn, bám cặn hoặc lắp sai vị trí sẽ làm hiệu suất giảm dù động cơ vẫn quay bình thường.

Buồng bơm ảnh hưởng đến khả năng thu dòng và chuyển đổi năng lượng. Buồng bị biến dạng hoặc khoảng hở giữa buồng với cánh không đúng thiết kế có thể làm dòng chảy rối, tăng tổn thất và gây rung động.

Trục bơm quyết định độ đồng tâm của cánh và phớt. Một sai lệch nhỏ tại trục có thể làm phớt mòn không đều, cánh cọ vào vỏ và ổ bi motor chịu tải lớn hơn. Vì vậy, khi bơm rung hoặc liên tục hỏng phớt, không nên chỉ thay phớt mà cần kiểm tra cả độ thẳng và độ đồng tâm của trục.

Phớt cơ khí quyết định khả năng làm kín tại vị trí quay. Phớt hỏng không nhất thiết làm lưu lượng giảm ngay nhưng có thể gây rò sản phẩm, mất vệ sinh, hư hỏng motor và buộc dây chuyền dừng hoạt động.

Động cơ cung cấp công suất và duy trì tốc độ quay. Motor quá nhỏ dễ quá tải, trong khi motor quay sai chiều sẽ làm bơm không đạt lưu lượng và cột áp thiết kế. Tuy nhiên, hiệu suất của toàn bộ thiết bị vẫn là kết quả phối hợp giữa động cơ và cụm đầu bơm, không phụ thuộc riêng vào công suất motor.

8. Bảng tổng hợp cấu tạo và vai trò của từng bộ phận

Cụm cấu tạo	Bộ phận	Vai trò chính
Cụm truyền động	Động cơ điện	Tạo chuyển động quay và cung cấp công suất cho máy bơm
	Trục bơm	Truyền mô-men từ động cơ đến cánh bơm
Cụm đầu bơm	Cánh bơm	Truyền động năng và trực tiếp tạo dòng chảy
	Buồng bơm	Thu gom, tăng áp và dẫn lưu chất đến đầu xả
	Đầu hút	Dẫn lưu chất vào tâm cánh bơm
	Đầu xả	Đưa lưu chất ra khỏi máy bơm và vào hệ thống đường ống
Cụm làm kín	Phớt cơ khí	Ngăn lưu chất rò rỉ tại vị trí trục quay
Cụm cố định và bảo vệ	Đai ốc giữ cánh	Cố định cánh bơm trên trục, hạn chế cánh bị lỏng hoặc dịch chuyển trong quá trình quay
	Vòng kẹp buồng bơm	Liên kết buồng bơm với phần sau, tạo độ kín và hỗ trợ tháo lắp đầu bơm nhanh chóng
	Chân máy	Chịu tải trọng, giữ máy bơm ổn định và hỗ trợ căn chỉnh với hệ thống đường ống
	Vỏ che động cơ inox	Hạn chế nước, bụi và dung dịch vệ sinh tác động trực tiếp lên động cơ, đồng thời giúp bề mặt bên ngoài dễ làm sạch

9. Kết luận

Máy bơm ly tâm inox vi sinh là một cụm thiết bị có độ liên kết cao, trong đó mỗi bộ phận đảm nhiệm một nhiệm vụ riêng. Động cơ và trục tạo ra chuyển động quay; cánh bơm trực tiếp truyền năng lượng cho lưu chất; buồng bơm thu gom và dẫn dòng; đầu hút, đầu đẩy tạo đường lưu thông; phớt cơ khí và gioăng duy trì độ kín.

Trong toàn bộ cấu tạo, cánh bơm, buồng bơm, trục và phớt cơ khí là những chi tiết ảnh hưởng trực tiếp nhất đến hiệu suất, độ rung, khả năng làm kín và tuổi thọ thiết bị. Tuy nhiên, ngay cả những bộ phận phụ như vòng kẹp, giá đỡ, chân máy hoặc đai ốc cánh cũng phải được lắp đúng để máy vận hành ổn định.

Hiểu rõ cấu tạo và vai trò của từng bộ phận giúp người sử dụng nhận biết đúng nguyên nhân khi máy giảm lưu lượng, rung, phát tiếng kêu hoặc rò rỉ. Đây cũng là cơ sở quan trọng để lựa chọn đúng linh kiện, bảo trì hiệu quả và hạn chế tình trạng thay thế phớt hoặc cánh bơm nhiều lần nhưng không xử lý được nguyên nhân gốc.
