Clamp inox vi sinh tiêu chuẩn DIN là gì? Sản phẩm này khác gì so với clamp SMS, ISO, 3A và cần lưu ý gì khi chọn mua?
MỤC LỤC

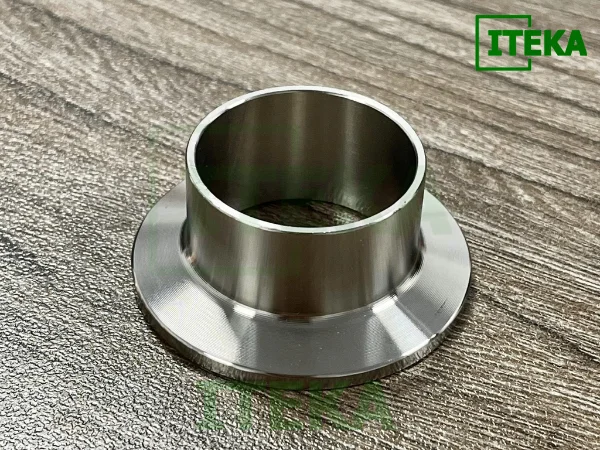

1. Clamp hàn inox vi sinh tiêu chuẩn DIN là gì?
Clamp hàn inox vi sinh tiêu chuẩn DIN là một loại đầu nối inox vi sinh được sản xuất theo hệ kích thước DIN. Sản phẩm có cấu tạo dạng ferrule, một đầu trơn dùng để hàn trực tiếp vào đầu ống inox vi sinh, đầu còn lại là mặt clamp có gờ để cùm clamp có thể ôm vào khi lắp đặt.
Điểm cần hiểu rõ là clamp hàn DIN không phải là cả bộ clamp hoàn chỉnh. Nó chỉ là một chi tiết trong bộ kết nối clamp. Để tạo thành một mối nối đầy đủ, clamp hàn cần kết hợp thêm với gioăng clamp và cùm clamp đúng kích thước. Nếu chỉ có riêng mặt clamp hàn, sản phẩm mới chỉ tạo ra đầu chờ kết nối trên ống, chưa thể tự làm kín đường ống khi vận hành.
Trong thực tế, clamp hàn inox vi sinh DIN thường được dùng tại các vị trí cần chuyển từ đầu ống hàn sang đầu kết nối clamp. Sau khi mặt clamp được hàn cố định vào ống, người dùng có thể kết nối đầu ống đó với một mặt clamp khác, van vi sinh, bơm vi sinh, phụ kiện bồn tank hoặc thiết bị có đầu clamp tương thích.
Sản phẩm này phù hợp với các hệ thống yêu cầu độ sạch và khả năng tháo lắp nhanh như thực phẩm, đồ uống, sữa, bia, nước giải khát, dược phẩm, mỹ phẩm, nước sạch và các dây chuyền vi sinh cần vệ sinh định kỳ.

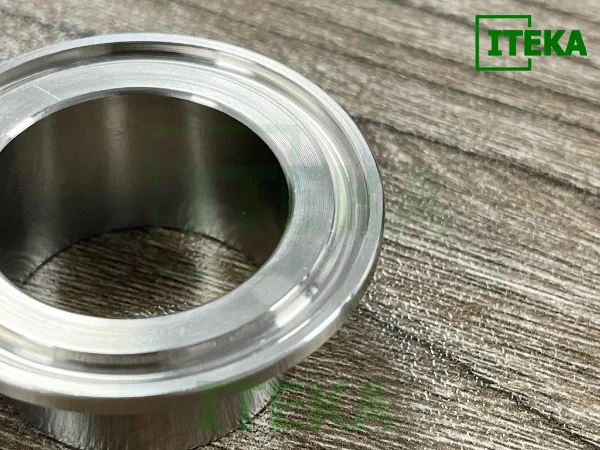

Clamp hàn inox vi sinh tiêu chuẩn DIN là gì?2. Tiêu chuẩn DIN trên clamp hàn inox vi sinh được hiểu như thế nào?
Tiêu chuẩn DIN (Deutsches Institut für Normung) là hệ tiêu chuẩn kỹ thuật của Đức, được sử dụng trong ngành thực phẩm, đồ uống, dược phẩm và mỹ phẩm tại châu Âu cũng như một số thị trường quốc tế. Với clamp hàn inox vi sinh, DIN quy định cụ thể đường kính ngoài ống, chiều cao mặt bích, biên dạng rãnh gioăng và dung sai gia công. Đây đều là những thông số quyết định trực tiếp đến khả năng lắp ghép và độ kín của mối nối.
Điểm cần nắm rõ là cùng một size danh nghĩa nhưng đường kính ngoài theo DIN và SMS không giống nhau. Ví dụ, ống DN50 theo DIN có đường kính ngoài 52mm, trong khi ống 2″ theo SMS có đường kính ngoài 51mm. Mức chênh lệch này tuy nhỏ, nhưng đủ để clamp không khớp hoặc gioăng không kín nếu trộn lẫn hai hệ tiêu chuẩn trong cùng một hệ thống. Đây là lỗi thường gặp khi mua ống và phụ kiện từ hai nguồn khác nhau mà không đối chiếu kỹ tiêu chuẩn. Trong thực tế, chỉ cần sai đường kính ống, sai mặt clamp hoặc sai gioăng, mối nối có thể lắp không đều, siết không chắc hoặc bị rò rỉ trong quá trình vận hành.
So với SMS, tiêu chuẩn DIN ít phổ biến hơn trên thị trường Việt Nam. DIN thường xuất hiện trong các hệ thống nhập khẩu thiết bị từ châu Âu hoặc các nhà máy đang vận hành dây chuyền đồng bộ theo chuẩn Đức. Ở những hệ thống này, toàn bộ phụ kiện như cút, tê, rắc co, clamp hàn và các chi tiết kết nối khác thường được thiết kế theo cùng tiêu chuẩn DIN. Vì vậy, nếu hệ thống đang dùng chuẩn DIN, clamp hàn cũng cần chọn đúng clamp hàn inox vi sinh tiêu chuẩn DIN để đảm bảo khớp kích thước. Việc chọn sai tiêu chuẩn có thể dẫn đến tình trạng lắp được nhưng không kín, gioăng bị ép lệch hoặc phải gia công thêm tại công trình.
Tiêu chuẩn DIN trên clamp hàn inox vi sinh được hiểu như thế nào?3. Bảng kích thước clamp hàn inox vi sinh DIN
Kích thước clamp hàn inox vi sinh DIN và SMS thường được xác định theo size DN, đường kính ống, đường kính mặt clamp và độ dài thân hàn. Trong đó, đường kính ống là thông số cần kiểm tra trước khi hàn, còn đường kính mặt clamp là thông số liên quan đến gioăng và cùm clamp đi kèm.
Dưới đây là bảng kích thước clamp hàn inox vi sinh DIN, SMS tham khảo:
| Size | Đường kính đầu nối |
Đường kính mặt bích |
Chiều cao H |
|---|---|---|---|
| 12,7 | 25,0 | 21 | |
| 16 | 25 hoặc 34 | ||
| 18 | 50,5 | ||
| 19 | |||
| DN15 | 21 | ||
| 22 | |||
| 25 | |||
| DN20 | 27 | ||
| 28 | |||
| 32 | |||
| DN25 | 34 | ||
| 38 | |||
| 40 | |||
| DN32 | 42 | ||
| DN40 | 48 | 64,0 | |
| 50,8 | |||
| 52 | |||
| DN50 | 60 | 77,5 | |
| 63 | |||
| 70 | 91,0 | ||
| DN65 | 76 | ||
| 85 | 106,0 | ||
| DN80 | 89 | ||
| 101,6 | 119,0 | ||
| 104 | |||
| DN100 | 114 | 130,0 | |
| 129 | 145,0 | ||
| 133 | |||
| DN125 | 140 | 155,0 | |
| 154 | 167,0 | ||
| DN150 | 168 | 183,0 | |
| 204 | 217,0 | ||
| DN200 | 219 | 233,0 | |
| 254 | 268,0 | ||
| 273 | 286,0 | ||
| 306 | 319,0 | ||
| 324 | 350,0 |
Lưu ý: Bảng trên dùng để tham khảo nhanh khi chọn mặt clamp hàn theo tiêu chuẩn DIN, SMS. Khi đặt hàng thực tế, khách hàng nên kiểm tra lại mẫu đang sử dụng, đường kính ống thực tế và phụ kiện đi kèm. Đặc biệt, với các hệ thống cũ hoặc hệ thống dùng lẫn nhiều tiêu chuẩn, không nên chỉ dựa vào size DN mà cần đo trực tiếp đường kính ngoài của ống và mặt clamp để tránh nhầm lẫn.

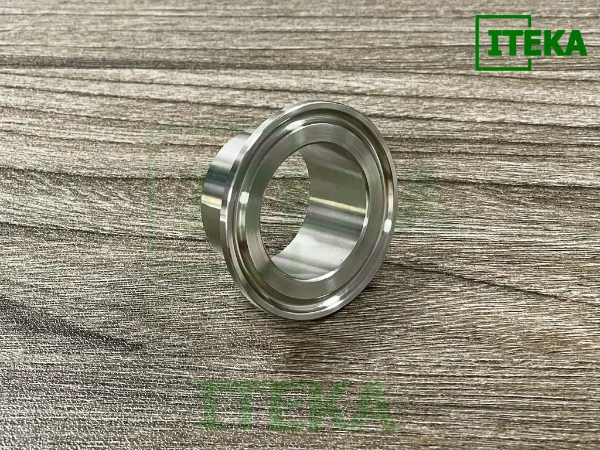

4. Clamp hàn inox vi sinh DIN khác gì clamp SMS?
Clamp hàn DIN và clamp hàn SMS đều là kết nối nhanh trong hệ thống vi sinh, nhưng không thể dùng lẫn lộn, đây là điều cần nắm rõ trước khi đặt mua vật tư.
- Khác biệt về kích thước. Điểm khác biệt cốt lõi nằm ở đường kính ngoài. Cùng một size danh nghĩa nhưng OD theo DIN và SMS không giống nhau, ví dụ DN50 theo DIN có OD 52 mm, trong khi 2″ theo SMS có OD 51 mm. Chênh lệch chỉ 1 mm nhưng đủ để mặt clamp không ôm khít ferrule, gioăng không nằm đúng rãnh và mối nối mất kín dù lực siết cùm có mạnh đến đâu. Vì vậy clamp DIN chỉ dùng được với ống và phụ kiện DIN, clamp SMS chỉ dùng được với ống và phụ kiện SMS.
- Khác biệt về mức độ phổ biến. Tại thị trường Việt Nam, SMS phổ biến hơn đáng kể, dễ mua, nhiều size sẵn hàng và dễ đồng bộ phụ kiện cho phần lớn hệ thống vi sinh thông thường. Clamp DIN thường xuất hiện trong các hệ thống nhập khẩu thiết bị từ châu Âu hoặc nhà máy đang vận hành dây chuyền đồng bộ theo chuẩn Đức.
- Về hiệu năng làm kín. Cả hai không có loại nào vượt trội hơn loại kia nếu được chọn đúng kích thước và lắp đúng kỹ thuật. Tiêu chí chọn DIN hay SMS không phải là loại nào tốt hơn, mà là hệ thống đang dùng tiêu chuẩn nào và toàn bộ ống, phụ kiện, van, clamp phải đồng bộ theo đúng một hệ tiêu chuẩn đó từ đầu đến cuối.
Clamp hàn inox vi sinh DIN khác gì clamp SMS?5. Đặt mua clamp hàn inox vi sinh tiêu chuẩn DIN ở đâu uy tín?
Khi mua clamp hàn inox vi sinh tiêu chuẩn DIN, điều quan trọng không chỉ là chọn đúng size mà còn phải chọn đúng tiêu chuẩn, đúng vật liệu và đúng phụ kiện đi kèm. Một mặt clamp hàn có kích thước không phù hợp có thể gây khó khăn khi hàn lắp, còn mặt clamp không đồng bộ với gioăng và cùm clamp có thể làm mối nối không kín.
ITEKA cung cấp clamp hàn inox vi sinh tiêu chuẩn DIN với nhiều kích thước, phù hợp cho các hệ thống đường ống vi sinh trong thực phẩm, đồ uống, dược phẩm, mỹ phẩm, nước sạch và các dây chuyền sản xuất cần kết nối sạch, kín, dễ tháo lắp. Khách hàng có thể lựa chọn vật liệu inox 304 hoặc inox 316 tùy theo môi trường sử dụng thực tế.
Khi mua clamp hàn inox vi sinh DIN tại ITEKA, khách hàng được hỗ trợ:
- Cung cấp clamp hàn inox vi sinh tiêu chuẩn DIN nhiều size.
- Có lựa chọn vật liệu inox 304 và inox 316.
- Hỗ trợ chọn đúng size theo đường kính ống.
- Có sẵn gioăng clamp, cùm clamp và các phụ kiện vi sinh đi kèm.
- Tư vấn theo mẫu thực tế, bản vẽ hoặc nhu cầu lắp đặt.
- Phù hợp cho nhà máy thực phẩm, đồ uống, dược phẩm, mỹ phẩm và nước sạch.
- Hỗ trợ giao hàng toàn quốc cho khách hàng công trình, nhà máy và đơn vị thi công.
Với những hệ thống yêu cầu độ kín, độ sạch và khả năng tháo lắp thường xuyên, việc chọn đúng clamp hàn inox vi sinh DIN ngay từ đầu sẽ giúp quá trình thi công thuận lợi hơn, hạn chế sai lệch kích thước và giảm rủi ro rò rỉ trong quá trình vận hành.

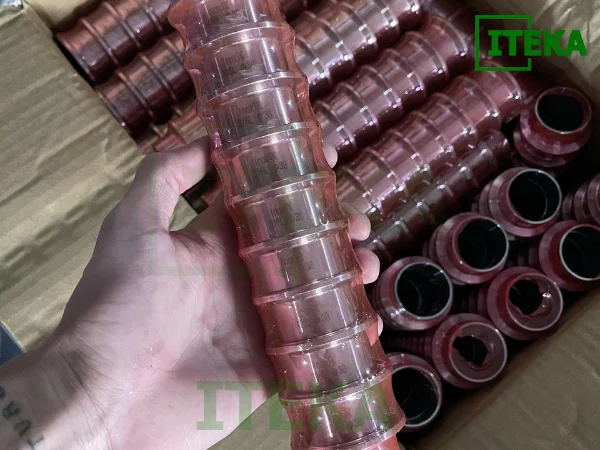

ITEKA luôn sẵn kho clamp hàn inox vi sinh tiêu chuẩn DIN với đa dạng kích thước6. Câu hỏi thường gặp về clamp hàn inox vi sinh DIN
Clamp hàn inox vi sinh DIN có phải là cả bộ clamp không?
Không. Clamp hàn inox vi sinh DIN là mặt clamp hàn hoặc ferrule hàn theo tiêu chuẩn DIN. Đây chỉ là một chi tiết đầu nối được hàn vào ống. Muốn tạo thành mối nối clamp hoàn chỉnh, cần có thêm gioăng clamp và cùm clamp tương thích.
Clamp hàn DIN có lắp được với clamp SMS không?
Không nên lắp lẫn nếu chưa kiểm tra kích thước thực tế. Clamp DIN và clamp SMS có thể khác nhau về đường kính ống, đường kính mặt clamp, gioăng và cùm kẹp. Nếu lắp sai tiêu chuẩn, mối nối có thể không kín hoặc khó siết đúng vị trí.
Clamp hàn inox 304 có dùng cho thực phẩm được không?
Có. Clamp hàn inox 304 được dùng phổ biến trong hệ thống thực phẩm, đồ uống, nước sạch và các dây chuyền vi sinh thông thường. Vật liệu này có khả năng chống gỉ tốt, dễ vệ sinh và chi phí hợp lý.
Khi nào nên chọn clamp hàn inox 316?
Nên chọn clamp hàn inox 316 khi hệ thống làm việc trong môi trường có tính ăn mòn cao hơn, tiếp xúc hóa chất, dùng trong dược phẩm hoặc các dây chuyền yêu cầu độ bền vật liệu tốt hơn inox 304.
Clamp hàn inox vi sinh DIN được lắp như thế nào?
Sản phẩm được hàn trực tiếp vào đầu ống inox vi sinh. Sau đó, mặt clamp hàn sẽ kết nối với một mặt clamp khác thông qua gioăng clamp và cùm clamp. Khi siết cùm clamp, hai mặt clamp ép vào gioăng để tạo mối nối kín.
