Khác biệt giữa mặt bích mù và mặt clamp mù

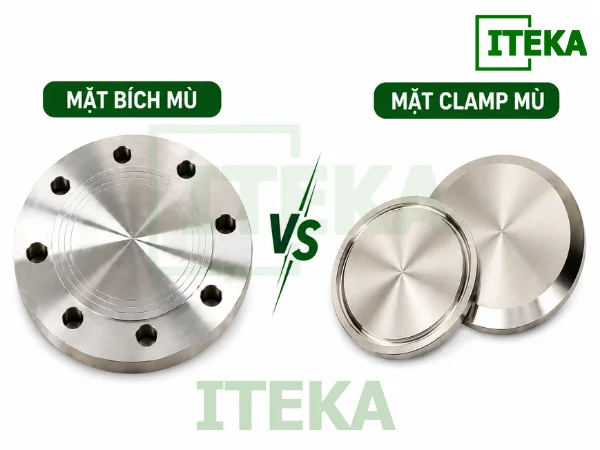

1. Vì sao nhiều người dễ nhầm mặt bích mù và mặt clamp mù?

Nguyên nhân chính khiến nhiều người nhầm lẫn là cả hai sản phẩm đều có chức năng cơ bản giống nhau: bịt kín một đầu kết nối và ngăn lưu chất tiếp tục đi qua.

Khi quan sát bên ngoài, cả mặt bích mù và mặt clamp mù đều có dạng một đĩa inox đặc, không có lỗ tâm như mặt bích rỗng, hay các phụ kiện đường ống thông thường. Tuy nhiên, mặt bích mù có thân dày, đường kính ngoài lớn và được khoan nhiều lỗ bulong xung quanh. Trong khi đó, mặt clamp mù có kích thước nhỏ gọn hơn, mép ngoài được gia công theo hình dạng ferrule để lắp vừa cùm clamp và gioăng làm kín.

Chính khác biệt ở mép kết nối này là gốc rễ của mọi khác biệt còn lại: bulong siết đều quanh viền cho phép mặt bích mù chịu áp lực cao hơn, trong khi cùm clamp siết nhanh một điểm giúp mặt clamp mù tháo lắp gần như tức thì nhưng đổi lại giới hạn áp lực thấp hơn. Nói cách khác, chỉ cần nhìn đúng vào mép kết nối trước khi đặt hàng, sẽ tránh được phần lớn rủi ro nhầm lẫn giữa hai sản phẩm này.

2. Điểm giống nhau giữa mặt bích mù và mặt clamp mù

Mặt bích mù và mặt clamp mù đều là phụ kiện dùng để đóng kín một vị trí kết nối trên đường ống hoặc thiết bị. Chúng thường được lắp tại đầu cuối đường ống, cổng chờ trên bồn chứa, đầu van chưa sử dụng hoặc vị trí cần cô lập tạm thời. Những vị trí này nếu để hở, cả hệ thống không thể duy trì áp suất hay đảm bảo vệ sinh để vận hành.

Cả hai sản phẩm đều không có lỗ lưu chất đi qua. Khi được lắp đúng kỹ thuật và sử dụng kèm bộ phận làm kín phù hợp, chúng tạo thành một điểm chặn kín, giúp ngăn lưu chất, khí hoặc hơi thoát ra ngoài. Sai lệch ở khâu này, dù chỉ một điểm hở nhỏ, cũng đủ khiến cả hệ thống mất áp hoặc nhiễm khuẩn ngược từ môi trường bên ngoài vào đường ống vi sinh.

Một điểm giống nhau đáng chú ý khác là mặt bích mù và mặt clamp mù đều có thể tháo rời. So với phương án hàn kín đầu ống như chén hàn, việc sử dụng mặt bích mù hoặc clamp mù thuận tiện hơn khi cần mở lại hệ thống để kiểm tra, vệ sinh, bảo trì hoặc đấu nối thêm thiết bị. Đây chính là lý do cả hai vẫn được ưu tiên lựa chọn thay vì hàn bịt vĩnh viễn, dù chi phí ban đầu có thể cao hơn một chút.

Hai loại phụ kiện này cũng thường được sản xuất bằng inox 304 hoặc inox 316, đảm bảo khả năng chống ăn mòn và đáp ứng yêu cầu vệ sinh trong nhiều môi trường lưu chất khác nhau. Tuy nhiên, đây gần như là điểm chung cuối cùng giữa hai sản phẩm. Tiêu chuẩn gia công bề mặt, độ dày, kiểu kết nối và mục đích sử dụng của chúng hoàn toàn không giống nhau, vì vậy đây là yếu tố quan trọng để quyết định chọn loại nào phù hợp cho hệ thống của bạn.

3. Khác biệt chi tiết giữa mặt bích mù và mặt clamp mù

Sau khi đã thấy được điểm chung, phần dưới đây đi sâu vào từng khía cạnh khác biệt cụ thể. Đây là phần quan trọng nhất để hiểu vì sao hai sản phẩm này không thể dùng thay thế cho nhau.

3.1. Khác biệt về thiết kế

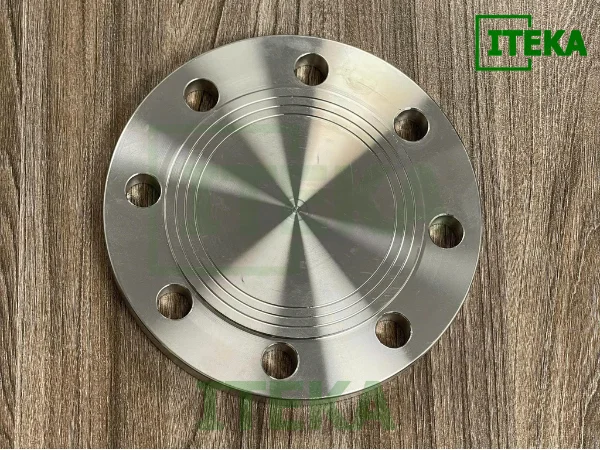

Mặt bích mù là một đĩa kim loại đặc có độ dày tương đối lớn. Xung quanh mép mặt bích được khoan sẵn các lỗ bulong theo đúng số lượng, đường kính và vị trí quy định trong từng tiêu chuẩn.

Tùy theo yêu cầu của hệ thống, mặt bích mù có thể được sản xuất theo các tiêu chuẩn như JIS, BS, DIN hoặc ANSI. Mỗi tiêu chuẩn quy định riêng về đường kính ngoài, độ dày mặt bích, số lượng lỗ bulong, khoảng cách tâm lỗ và cấp áp suất.

Thiết kế dày và chắc chắn giúp mặt bích mù chịu được lực nén lớn từ lưu chất bên trong đường ống. Đây là lý do sản phẩm thường được sử dụng trong các hệ thống ống công nghiệp có áp suất, nhiệt độ hoặc mức độ rung động tương đối cao.

Ngược lại, mặt clamp mù có thiết kế nhỏ gọn hơn. Phần thân thường là một đĩa tròn đặc, mép ngoài được tạo hình theo chuẩn đầu ferrule clamp, không có lỗ bulong và không cần sử dụng nhiều chi tiết bắt siết. Khi lắp đặt, mặt clamp mù được đặt đối diện với đầu ferrule trên đường ống hoặc thiết bị, một gioăng vi sinh được đặt ở giữa, sau đó cùm clamp được khóa bên ngoài để ép chặt hai đầu kết nối lại với nhau.

Sự khác biệt về thiết kế cho thấy mặt bích mù hướng đến độ chắc chắn và khả năng chịu tải, còn mặt clamp mù hướng đến sự gọn nhẹ, tháo lắp nhanh và thuận tiện vệ sinh.

3.2. Khác biệt về kiểu kết nối

Từ khác biệt thiết kế nói trên, cách hai loại được lắp vào hệ thống cũng khác nhau hoàn toàn.

Mặt bích mù sử dụng kiểu kết nối bulong. Khi lắp đặt, mặt bích mù được ghép với mặt bích đối diện trên đường ống hoặc thiết bị, gioăng làm kín đặt giữa hai mặt tiếp xúc, sau đó các bulong và đai ốc được siết đều theo thứ tự đối xứng. Để kết nối đạt độ kín tốt, người lắp đặt cần chọn đúng tiêu chuẩn mặt bích, đúng số lượng bulong, đúng loại gioăng và đúng lực siết. Siết lệch hoặc không đều có thể khiến gioăng biến dạng và gây rò rỉ tại mép mặt bích.

Mặt clamp mù sử dụng kiểu kết nối nhanh bằng cùm clamp. Một bộ kết nối hoàn chỉnh thường gồm đầu ferrule, gioăng clamp, mặt clamp mù và cùm kẹp. Người vận hành chỉ cần đặt gioăng vào đúng rãnh, ghép mặt clamp mù với đầu ferrule rồi khóa cùm bên ngoài. Quá trình này không cần nhiều bulong và có thể thực hiện nhanh bằng tay hoặc dụng cụ đơn giản.

Do cấu trúc kết nối khác nhau, mặt bích mù không thể lắp trực tiếp vào đầu clamp, và ngược lại mặt clamp mù cũng không thể dùng để bịt một đầu mặt bích thông thường.

3.3. Khác biệt về khả năng chịu áp lực

Mặt bích mù thường chịu áp tốt hơn nhờ thân dày, diện tích tiếp xúc lớn và được cố định bằng nhiều bulong. Khi các bulong siết đồng đều, lực ép được phân bố xung quanh toàn bộ mặt bích, giúp kết nối ổn định trong điều kiện áp suất cao.

Khả năng chịu áp thực tế phụ thuộc vào tiêu chuẩn, kích thước, vật liệu, độ dày, cấp áp suất và điều kiện nhiệt độ của hệ thống. Không thể chỉ dựa vào kích thước DN để xác định. Ví dụ, hai mặt bích mù cùng kích thước DN50 nhưng thuộc hai tiêu chuẩn hoặc hai cấp áp khác nhau có thể có độ dày, số lỗ bulong và khả năng chịu áp hoàn toàn khác nhau.

Mặt clamp mù thường được sử dụng cho hệ thống áp lực trung bình, đặc biệt là đường ống vi sinh trong ngành thực phẩm, đồ uống, dược phẩm và mỹ phẩm. Kết nối clamp có thể tạo độ kín tốt, nhưng khả năng chịu áp phụ thuộc nhiều vào loại cùm, độ dày ferrule, vật liệu gioăng, kích thước đường ống và cấu hình của nhà sản xuất. Không nên mặc định mọi mặt clamp mù đều dùng được cho hệ áp cao.

Với đường ống hơi nóng, khí nén áp lực lớn hoặc hóa chất công nghiệp áp suất cao, mặt bích mù là lựa chọn an toàn hơn. Với đường ống vi sinh cần tháo mở thường xuyên, mặt clamp mù mang lại nhiều lợi thế hơn.

3.4. Khác biệt về khả năng tháo lắp

Mặt bích mù cần nhiều bulong và đai ốc để liên kết. Khi tháo, người vận hành phải nới lần lượt các bulong, tách mặt bích và tháo gioăng. Khi lắp lại, bulong cần siết theo trình tự đối xứng để hạn chế lệch mặt và phân bố đều lực ép. Quá trình này mất nhiều thời gian hơn, đặc biệt với mặt bích kích thước lớn hoặc vị trí lắp đặt chật hẹp. Bulong cũng có thể bị gỉ, kẹt ren hoặc biến dạng sau thời gian dài làm việc trong môi trường ẩm, nóng hoặc có hóa chất.

Mặt clamp mù có ưu điểm nổi bật về tốc độ tháo lắp. Chỉ cần mở cùm, tháo mặt clamp mù và lấy gioăng ra khỏi vị trí kết nối. Thiết kế này đặc biệt phù hợp với hệ thống cần mở thường xuyên để vệ sinh, kiểm tra cặn bám, lấy mẫu hoặc thay đổi cấu hình đường ống.

Trong các nhà máy thực phẩm và dược phẩm, thời gian dừng dây chuyền ảnh hưởng trực tiếp đến năng suất. Dùng mặt clamp mù giúp rút ngắn thời gian tháo lắp và hỗ trợ vệ sinh thiết bị nhanh hơn.

3.5. Khác biệt về khả năng vệ sinh

Mặt clamp mù được thiết kế cho hệ thống có yêu cầu vệ sinh cao. Bề mặt tiếp xúc với lưu chất thường được gia công nhẵn, giảm vị trí bám cặn và thuận tiện vệ sinh. Khi sử dụng đúng loại gioăng và lắp đúng kỹ thuật, mối nối clamp tạo ra bề mặt chuyển tiếp tương đối liền mạch, hạn chế lưu chất tồn đọng tại vị trí kết nối. Khả năng tháo nhanh cũng giúp dễ dàng kiểm tra mặt trong đường ống, vệ sinh gioăng và làm sạch các bề mặt tiếp xúc.

Mặt bích mù công nghiệp thường có kết cấu lớn, nhiều bulong và nhiều bề mặt tiếp xúc bên ngoài. Khe hở giữa hai mặt bích, vị trí gioăng và các lỗ bulong có thể khó vệ sinh hơn so với kết nối clamp. Điều này không có nghĩa mặt bích mù không thể dùng trong ngành thực phẩm hoặc hóa chất, nhưng nếu hệ thống yêu cầu vệ sinh nghiêm ngặt và thường xuyên tháo mở, mặt clamp mù vẫn thuận tiện hơn.

3.6. Khác biệt về tiêu chuẩn sản xuất

Mặt bích mù thường sản xuất theo các hệ tiêu chuẩn công nghiệp như JIS, BS, DIN hoặc ANSI. Khi lựa chọn, cần kiểm tra đồng thời kích thước danh nghĩa, tiêu chuẩn, cấp áp suất, số lượng lỗ bulong và đường kính tâm lỗ. Một mặt bích mù DN50 tiêu chuẩn JIS không nhất thiết lắp vừa với mặt bích DN50 tiêu chuẩn BS hoặc ANSI, vì kích thước ngoài, số lỗ và khoảng cách tâm lỗ có thể khác nhau.

Mặt clamp mù thường sản xuất theo các tiêu chuẩn vi sinh như SMS, DIN, ISO hoặc 3A. Kích thước đầu kẹp clamp không phải lúc nào cũng bằng đường kính danh nghĩa của ống. Hai đường ống cùng đường kính danh nghĩa nhưng thuộc hai tiêu chuẩn khác nhau có thể dùng đầu ferrule kích thước không giống nhau. Vì vậy, khi mua mặt clamp mù, cần kiểm tra đường kính ngoài thực tế của đầu clamp thay vì chỉ cung cấp tên size.

3.7. Khác biệt về gioăng làm kín

Mặt bích mù sử dụng gioăng mặt bích đặt giữa hai bề mặt kết nối, có thể sản xuất từ cao su EPDM, PTFE hoặc vật liệu khác tùy theo nhiệt độ, áp suất và tính chất lưu chất. Kích thước và hình dạng gioăng phải phù hợp với loại mặt bích. Gioăng quá nhỏ, quá lớn hoặc không đúng cấp chịu nhiệt có thể làm giảm độ kín của hệ thống.

Mặt clamp mù sử dụng gioăng clamp có hình dạng định tâm theo rãnh ferrule, thường sản xuất từ silicone, EPDM, PTFE hoặc vật liệu tương đương. Trong hệ thống vi sinh, việc chọn gioăng không chỉ dựa vào nhiệt độ và hóa chất mà còn phải xem xét yêu cầu vệ sinh, khả năng chịu chu trình CIP, SIP và mức độ tương thích với sản phẩm.

3.8. Khác biệt về chi phí đầu tư và bảo trì

Chi phí một mặt bích mù phụ thuộc vào kích thước, tiêu chuẩn, độ dày, vật liệu và cấp áp suất. Với kích thước lớn hoặc cấp áp cao, giá có thể tăng đáng kể do dùng nhiều vật liệu hơn và yêu cầu gia công chính xác hơn. Ngoài mặt bích mù, hệ thống còn cần gioăng, bulong, đai ốc và mặt bích đối diện, đồng thời chi phí lắp đặt cũng cao hơn do cần nhiều thời gian căn chỉnh và siết bulong.

Mặt clamp mù có thiết kế nhỏ gọn hơn, nhưng để tạo thành một bộ kết nối hoàn chỉnh vẫn cần đầu ferrule, cùm clamp và gioăng. Xét về chi phí bảo trì, mặt clamp mù có lợi thế nhờ tháo lắp nhanh và giảm thời gian dừng hệ thống. Với dây chuyền cần vệ sinh thường xuyên, chi phí vận hành dài hạn có thể thấp hơn so với kết nối mặt bích.

4. Bảng so sánh mặt bích mù và mặt clamp mù

Bảng dưới đây tổng hợp những khác biệt quan trọng, giúp người dùng dễ dàng nhận biết và lựa chọn đúng sản phẩm theo điều kiện vận hành thực tế.

Tiêu chí	Mặt bích mù	Mặt clamp mù
Chức năng	Bịt kín đầu mặt bích	Bịt kín đầu ferrule clamp
Kiểu kết nối	Bulong và đai ốc	Cùm clamp và gioăng
Kết cấu	Dày, chắc chắn, có lỗ bulong	Nhỏ gọn, không có lỗ bulong
Khả năng chịu áp	Thường cao hơn	Thường phù hợp áp thấp đến trung bình
Tốc độ tháo lắp	Chậm hơn	Nhanh
Dụng cụ lắp đặt	Cần cờ lê hoặc thiết bị siết	Có thể thao tác bằng tay hoặc dụng cụ đơn giản
Khả năng vệ sinh	Khó vệ sinh hơn tại các khe và bulong	Thuận tiện vệ sinh
Hệ thống sử dụng	Đường ống công nghiệp	Đường ống vi sinh
Tiêu chuẩn phổ biến	JIS, BS, DIN, ANSI	SMS, DIN, ISO, 3A
Ứng dụng	Hơi, khí, hóa chất, dầu, nước công nghiệp	Thực phẩm, đồ uống, dược phẩm, mỹ phẩm
Tần suất tháo mở	Phù hợp vị trí ít tháo	Phù hợp vị trí tháo thường xuyên
Khả năng thay thế trực tiếp	Không thể thay clamp mù	Không thể thay mặt bích mù

5. Nên chọn mặt bích mù hay mặt clamp mù?

Sau khi đã hiểu rõ những khác biệt ở phần trên, câu hỏi thực tế nhất vẫn là: với hệ thống của mình, nên chọn loại nào? Câu trả lời không nằm ở việc loại nào “tốt hơn”, mà ở việc loại nào phù hợp với đặc điểm vận hành cụ thể của hệ thống, gồm kiểu kết nối sẵn có, mức áp suất làm việc, tần suất tháo lắp và yêu cầu vệ sinh.

5.1. Chọn mặt bích mù khi nào?

Mặt bích mù là lựa chọn phù hợp trong các trường hợp sau:

• Hệ thống đã dùng kết nối mặt bích: Đây là điều kiện bắt buộc, không phải tùy chọn. Nếu đường ống hoặc thiết bị đã có sẵn mặt bích đối ứng với lỗ bulong, chỉ có mặt bích mù mới khớp được, mặt clamp mù không có cách nào lắp vào.
• Hệ thống áp suất, nhiệt độ hoặc rung động cao: Các đường ống dẫn hơi nóng, khí nén áp lực lớn, hóa chất công nghiệp hoặc dầu khí thường đòi hỏi độ chịu tải mà chỉ kết cấu dày và nhiều bulong siết đều của mặt bích mù mới đáp ứng được.
• Vị trí ít cần tháo mở: Nếu điểm bịt kín này chỉ phục vụ mục đích cô lập lâu dài hoặc chờ mở rộng hệ thống trong tương lai, tốc độ tháo lắp không phải ưu tiên, nên mặt bích mù là lựa chọn hợp lý về độ bền và độ kín lâu dài.
• Hệ thống công nghiệp nặng, không thuộc ngành vi sinh: Cấp thoát nước, xử lý nước thải, PCCC, dầu khí, những ngành này thường không yêu cầu tiêu chuẩn vệ sinh vi sinh khắt khe, nên ưu tiên độ chắc chắn của mặt bích mù hơn là tốc độ tháo lắp của clamp.

5.2. Chọn mặt clamp mù khi nào?

Mặt clamp mù là lựa chọn phù hợp trong các trường hợp sau:

• Hệ thống đã dùng kết nối ferrule/clamp: Tương tự như trên, đây là điều kiện tiên quyết. Nếu đường ống vi sinh đã lắp sẵn đầu ferrule, chỉ mặt clamp mù mới khớp được.
• Hệ thống cần tháo mở thường xuyên: Các quy trình CIP/SIP định kỳ, lấy mẫu kiểm tra hoặc thay đổi cấu hình đường ống liên tục, tốc độ tháo lắp bằng tay chỉ với một cùm kẹp giúp tiết kiệm đáng kể thời gian và nhân công so với việc tháo hàng chục bulong.
• Ngành yêu cầu tiêu chuẩn vệ sinh cao: Thực phẩm, đồ uống, dược phẩm, mỹ phẩm. Nơi bề mặt tiếp xúc cần nhẵn, ít khe hở và có khả năng vệ sinh nhanh để không ảnh hưởng đến năng suất dây chuyền.
• Áp suất làm việc thấp đến trung bình: Nếu hệ thống không đòi hỏi chịu áp lực cực cao, mặt clamp mù đáp ứng đủ mà không cần đến kết cấu nặng nề của mặt bích.

6. Mặt bích mù và mặt clamp mù có thay thế cho nhau được không?

Mặt bích mù và mặt clamp mù không thể thay thế trực tiếp cho nhau vì hai sản phẩm có cấu tạo kết nối khác nhau.

Mặt bích mù cần ghép với một mặt bích đối diện có cùng tiêu chuẩn, cùng số lỗ và cùng khoảng cách tâm lỗ. Mặt clamp mù cần ghép với đầu ferrule có kích thước tương ứng và được cố định bằng cùm clamp.

Muốn chuyển từ kết nối mặt bích sang clamp, hệ thống cần lắp thêm phụ kiện chuyển đổi hoặc thay đổi đầu kết nối trên đường ống. Điều này có thể phát sinh thêm mối hàn, chi phí vật tư và công lắp đặt.

Việc sử dụng đầu chuyển đổi không đúng kỹ thuật còn có thể tạo ra điểm lưu chất tồn đọng, ảnh hưởng đến khả năng vệ sinh hoặc làm giảm khả năng chịu áp của hệ thống.

Vì vậy, phương án tốt nhất là xác định chính xác kiểu kết nối hiện có trước khi đặt mua sản phẩm.

Kết luận

Khác biệt lớn nhất giữa mặt bích mù và mặt clamp mù nằm ở kiểu kết nối và môi trường sử dụng.

• Mặt bích mù sử dụng bulong, có kết cấu chắc chắn và thường phù hợp với đường ống công nghiệp, hệ thống áp suất cao, hơi nóng, khí nén, hóa chất và xử lý nước.
• Mặt clamp mù sử dụng cùm kẹp và gioăng, có ưu điểm tháo lắp nhanh, dễ vệ sinh và thường được lựa chọn cho đường ống inox vi sinh trong ngành thực phẩm, đồ uống, dược phẩm và mỹ phẩm.

Hai sản phẩm không thể thay thế trực tiếp cho nhau. Trước khi mua, cần xác định chính xác kiểu đầu kết nối, tiêu chuẩn, kích thước, áp suất, nhiệt độ và tính chất lưu chất.
