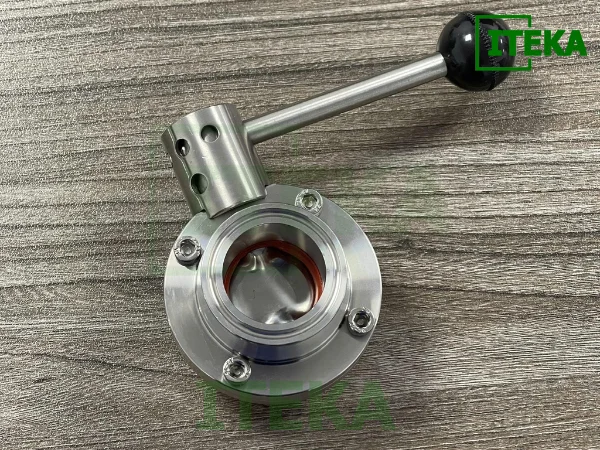

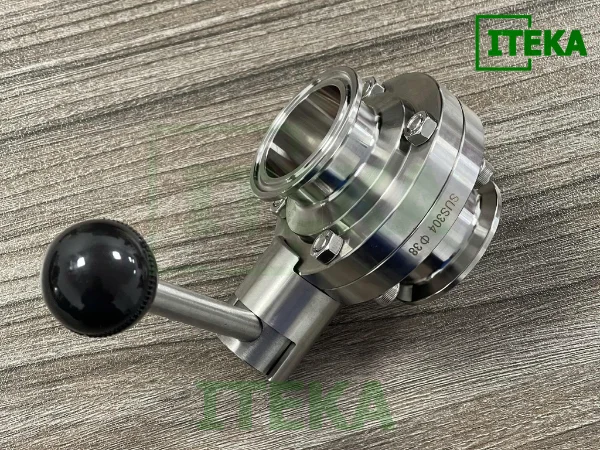

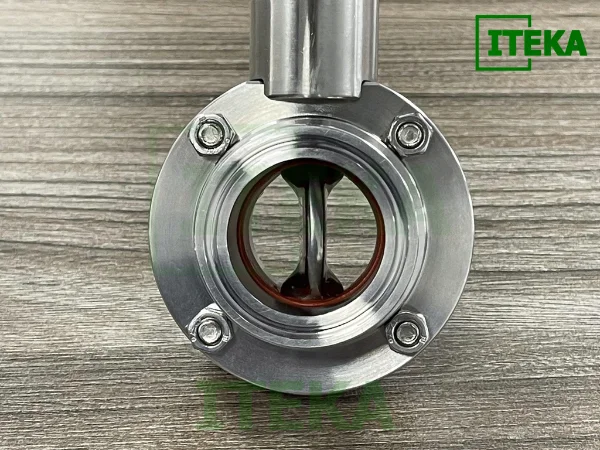

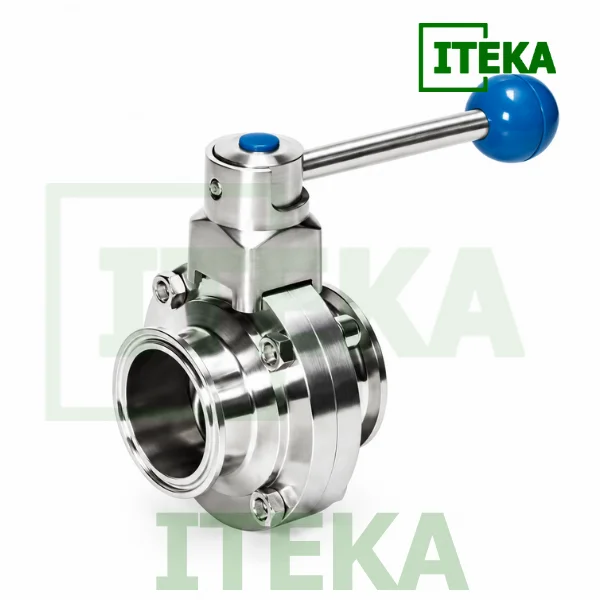

Van bướm vi sinh tay rút nối clamp

1. Van bướm vi sinh tay rút nối clamp là gì?

Van bướm vi sinh tay rút nối clamp là loại van sử dụng trong các hệ thống đường ống inox vi sinh để đóng, mở hoặc điều chỉnh tương đối lưu lượng chất lỏng. Van sử dụng đĩa van dạng tròn đặt bên trong thân, khi xoay bộ tay điều khiển thì đĩa van sẽ quay quanh trục để thay đổi tiết diện dòng chảy.

Điểm đặc trưng của loại van này là bộ tay rút nhiều nấc. Khi cần thay đổi vị trí đĩa van, người vận hành rút tay để giải phóng chốt khỏi nấc định vị, sau đó xoay tay đến vị trí mong muốn và thả tay để chốt giữ lại tại nấc tương ứng. Nhờ đó, van không chỉ có trạng thái đóng hoặc mở hoàn toàn mà còn có thể giữ đĩa tại nhiều góc mở trung gian.

Hai đầu van được thiết kế dạng kết nối clamp vi sinh, phổ biến theo các hệ kích thước như SMS và DIN. Mỗi tiêu chuẩn có quy cách đường kính ống, kích thước đầu clamp và cách quy đổi DN khác nhau, vì vậy van cần đồng bộ với tiêu chuẩn đường ống và phụ kiện đang sử dụng trong hệ thống.

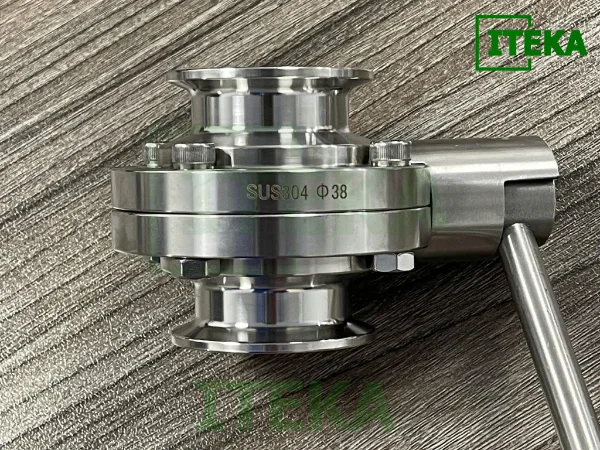

Van thường được chế tạo từ inox 304 hoặc inox 316L, bề mặt tiếp xúc với lưu chất được xử lý nhẵn nhằm hạn chế bám cặn và thuận tiện cho quá trình vệ sinh. Với đặc điểm điều khiển thủ công đơn giản, nhiều nấc mở và kết nối clamp tháo lắp nhanh, van bướm vi sinh tay rút được sử dụng phổ biến trong các hệ thống thực phẩm, đồ uống, bia – sữa, mỹ phẩm, dược phẩm và nhiều dây chuyền đường ống inox vi sinh khác.

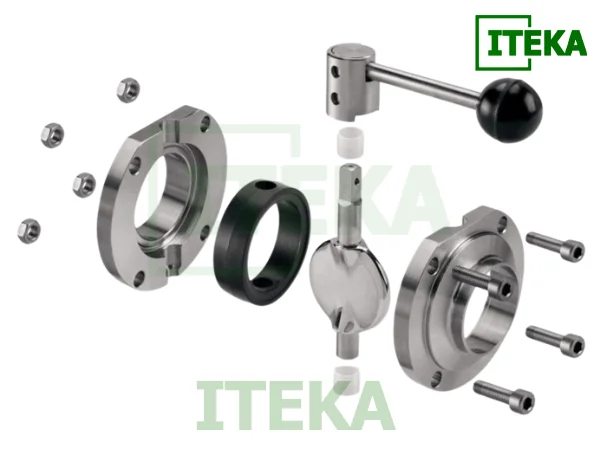

2. Cấu tạo van bướm vi sinh tay rút nối clamp

Van bướm vi sinh tay rút nối clamp có kết cấu tương đối gọn, các bộ phận được liên kết trực tiếp với nhau để thực hiện chức năng đóng mở, làm kín và điều chỉnh vị trí đĩa van. Cấu tạo chính gồm:

• Thân van: Là bộ phận bao quanh đĩa van và gioăng làm kín, thường được chế tạo từ inox 304 hoặc inox 316L. Hai đầu thân được gia công dạng clamp vi sinh theo các hệ kích thước phổ biến như SMS và DIN để kết nối với đường ống.

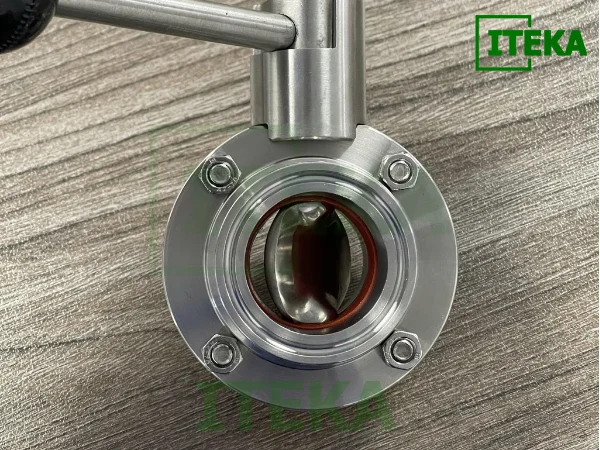

• Đĩa van: Có dạng đĩa tròn nằm bên trong thân và tiếp xúc trực tiếp với lưu chất. Đĩa xoay quanh trục để thay đổi tiết diện dòng chảy, từ trạng thái đóng hoàn toàn đến mở hoàn toàn hoặc các vị trí mở trung gian.
• Trục van: Liên kết giữa bộ tay rút và đĩa van, có nhiệm vụ truyền chuyển động quay từ tay điều khiển xuống đĩa. Khi tay van thay đổi vị trí, trục sẽ xoay và làm đĩa van thay đổi góc tương ứng.
• Gioăng làm kín: Được bố trí bao quanh đĩa van, tạo độ kín khi đĩa chuyển về vị trí đóng. Gioăng có thể được chế tạo từ Silicone, EPDM hoặc các vật liệu khác tùy cấu hình của van.
• Hai đầu kết nối clamp: Được gia công trực tiếp trên thân van để liên kết với đầu ferrule của đường ống thông qua gioăng clamp và cùm kẹp. Kiểu kết nối này cho phép tháo lắp van nhanh khi cần vệ sinh, kiểm tra hoặc thay thế.

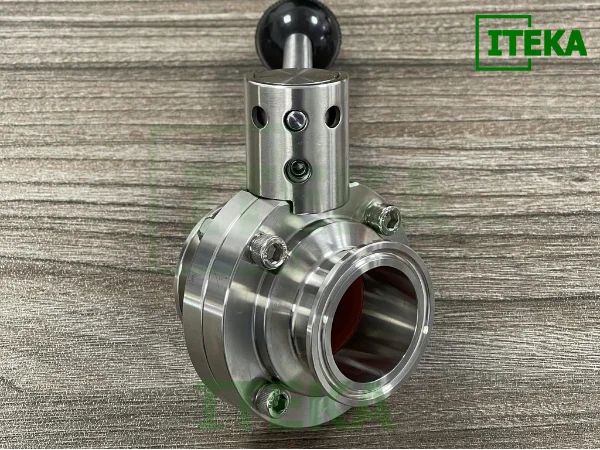

• Bộ tay rút nhiều nấc: Là bộ phận điều khiển đặc trưng của van, gồm tay cầm, chốt và cơ cấu định vị nhiều nấc. Khi rút tay, chốt được giải phóng khỏi vị trí định vị để người vận hành xoay van; khi thả tay, chốt giữ lại tại nấc tương ứng, giúp cố định đĩa van ở nhiều góc mở khác nhau.

3. Thông số kỹ thuật và kích thước van bướm vi sinh tay rút nối clamp

Van bướm vi sinh tay rút nối clamp được sản xuất với nhiều kích thước và tiêu chuẩn kết nối để sử dụng trên các hệ thống đường ống inox vi sinh khác nhau. Bên cạnh vật liệu thân van và gioăng làm kín, các thông số về kích thước, áp suất, nhiệt độ và tiêu chuẩn SMS, DIN cũng cần được xác định rõ để bảo đảm sản phẩm phù hợp với điều kiện làm việc và hệ thống đường ống thực tế.

3.1. Thông số kỹ thuật van bướm vi sinh tay rút nối clamp

Các thông số kỹ thuật cơ bản của sản phẩm gồm:

• Vật liệu thân van: Inox 304, inox 316L.
• Vật liệu gioăng: Silicone, EPDM.
• Kiểu điều khiển: Tay rút.
• Kiểu kết nối: Clamp.
• Kích thước: Ø19 – Ø204.
• Tiêu chuẩn kết nối: SMS, DIN.
• Áp suất làm việc: 10 bar.
• Nhiệt độ làm việc: Tối đa 150ºC đối với gioăng Silicone.
• Môi trường sử dụng: Thực phẩm, đồ uống, sữa, bia, dược phẩm, mỹ phẩm, nước tinh khiết.
• Chứng từ: CO, CQ theo yêu cầu đơn hàng hoặc dự án.
• Xuất xứ: Trung Quốc.

3.2. Bảng kích thước van bướm vi sinh tay rút nối clamp

Đối với dòng van bướm vi sinh tay rút nối clamp theo tiêu chuẩn SMS, kích thước được thể hiện thông qua các thông số A, B, C và L trên bản vẽ kỹ thuật. Các giá trị trong bảng dưới đây được tính theo đơn vị mm:

4. Cơ cấu tay rút khóa và thay đổi vị trí đĩa van như thế nào?

Cơ cấu tay rút của van bướm vi sinh hoạt động dựa trên tay điều khiển, chốt định vị và cụm nấc khóa. Bộ tay được liên kết trực tiếp với trục van, còn trục kết nối với đĩa van nằm bên trong thân. Vì vậy, mỗi khi tay điều khiển xoay một góc thì trục và đĩa van cũng thay đổi vị trí theo một góc tương ứng.

Quá trình đóng, mở và thay đổi vị trí đĩa van diễn ra như sau:

• Rút tay để nhả chốt khóa: Ở trạng thái bình thường, chốt của tay rút nằm trong một nấc định vị và giữ cố định vị trí của van. Khi kéo cơ cấu tay rút lên, chốt được đưa ra khỏi nấc khóa để tay van có thể xoay.
• Xoay tay để thay đổi góc đĩa van: Sau khi chốt được nhả, người vận hành xoay tay đến vị trí mong muốn. Chuyển động này truyền trực tiếp qua trục xuống đĩa van, làm đĩa xoay trong lòng đường ống và thay đổi tiết diện dòng chảy.
• Thả tay để khóa tại vị trí mới: Khi tay được đưa đến nấc định vị phù hợp và thả ra, chốt sẽ trở lại nấc tương ứng. Tay van và đĩa van được giữ cố định tại vị trí đó trong quá trình làm việc.
• Đóng, mở hoặc điều tiết dòng chảy: Khi đĩa nằm vuông góc với hướng dòng chảy, van ở trạng thái đóng. Khi đĩa xoay gần song song với đường ống, van đạt trạng thái mở lớn nhất. Các nấc nằm giữa hai vị trí này cho phép giữ đĩa ở nhiều góc mở trung gian để thay đổi lượng lưu chất đi qua.

Nhờ cơ cấu tay rút nhiều nấc, van bướm vi sinh không chỉ thực hiện chức năng đóng và mở mà còn có khả năng điều tiết dòng chảy. Khi đĩa mở ở góc nhỏ, tiết diện lưu thông bị thu hẹp nên lượng lưu chất đi qua giảm. Khi tăng dần góc mở, tiết diện dòng chảy lớn hơn và lưu lượng qua van cũng tăng theo.

Đây chính là một trong những điểm nổi bật của van bướm vi sinh so với van bi vi sinh. Van bi vi sinh thường được sử dụng chủ yếu cho yêu cầu đóng – mở hoàn toàn, trong khi cơ cấu tay rút nhiều nấc của van bướm cho phép giữ đĩa tại nhiều vị trí trung gian, nhờ đó việc điều tiết dòng chảy bằng thao tác thủ công trở nên linh hoạt hơn.

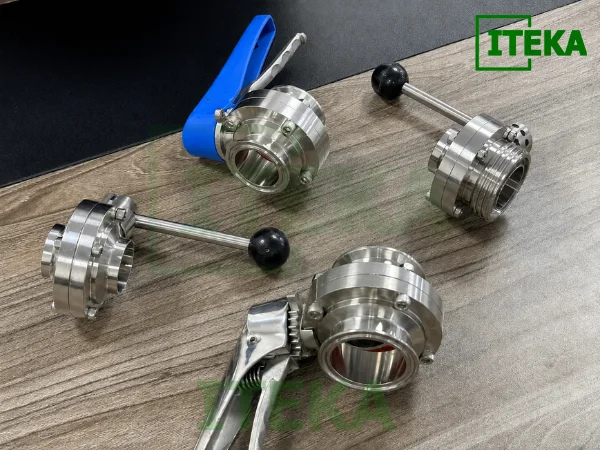

5. Van bướm vi sinh tay rút và tay kẹp khác nhau như thế nào?

Van bướm vi sinh tay rút và van bướm vi sinh tay kẹp đều là các dạng điều khiển thủ công, sử dụng chuyển động của tay người để xoay trục và thay đổi vị trí đĩa van. Cả hai đều có thể đóng, mở hoặc giữ đĩa ở những góc mở trung gian, nhưng cơ cấu nhả khóa và thao tác điều khiển có sự khác nhau.

6. Ưu điểm và ứng dụng của van bướm vi sinh tay rút nối clamp

Van bướm vi sinh tay rút nối clamp được sử dụng phổ biến trong các hệ thống đường ống vi sinh nhờ kết cấu gọn, thao tác trực tiếp bằng tay và khả năng tháo lắp nhanh. Đặc biệt, bộ tay rút nhiều nấc cho phép người vận hành giữ đĩa van ở nhiều vị trí khác nhau, nhờ đó vừa thực hiện đóng – mở vừa có thể thay đổi lượng lưu chất đi qua theo từng mức mở.

6.1. Ưu điểm của van bướm vi sinh tay rút nối clamp

So với các kiểu van đóng mở thủ công thông thường, van bướm tay rút có nhiều đặc điểm phù hợp với hệ thống đường ống vi sinh, đặc biệt ở khả năng thao tác nhanh, giữ nhiều góc mở và tháo lắp thuận tiện.

• Đóng mở nhanh và dễ thao tác: Bộ tay rút liên kết trực tiếp với trục van nên chỉ cần thao tác bằng tay là có thể thay đổi vị trí đĩa van mà không cần sử dụng điện, khí nén hoặc hộp số.
• Có thể giữ van ở nhiều mức mở khác nhau: Cơ cấu tay rút có nhiều nấc định vị, giúp đĩa van được giữ tại các góc mở trung gian. Nhờ đó, người vận hành có thể thay đổi tiết diện dòng chảy và điều chỉnh lượng lưu chất đi qua van theo từng mức mở.
• Kết nối clamp giúp tháo lắp nhanh: Hai đầu van được liên kết với đường ống bằng gioăng và cùm clamp. Khi cần vệ sinh, kiểm tra hoặc thay thế, van có thể được tháo ra mà không phải cắt đường ống hay xử lý lại mối hàn như van bướm vi sinh tay rút nối hàn.
• Kết cấu nhỏ gọn: Thân van bướm có chiều dài tương đối ngắn, không chiếm nhiều không gian trên tuyến ống, phù hợp với những khu vực lắp đặt có khoảng cách hạn chế.
• Phù hợp với hệ thống vi sinh: Van sử dụng inox 304 hoặc inox 316L, bề mặt được đánh bóng cả trong lẫn ngoài, giúp tăng tính thẩm mỹ, đồng thời làm cho bề mặt tiếp xúc với lưu chất nhẵn hơn, hạn chế bám cặn và thuận tiện cho quá trình vệ sinh.
• Gioăng có thể thay thế riêng: Gioăng Silicone hoặc gioăng EPDM là bộ phận trực tiếp làm kín quanh đĩa van. Khi gioăng bị lão hóa, biến dạng hoặc giảm độ kín, có thể thay riêng mà không cần thay toàn bộ van.
• Không phụ thuộc vào nguồn năng lượng: Do vận hành hoàn toàn bằng tay, van vẫn có thể đóng, mở hoặc thay đổi vị trí đĩa trong những hệ thống không bố trí nguồn điện hoặc khí nén.

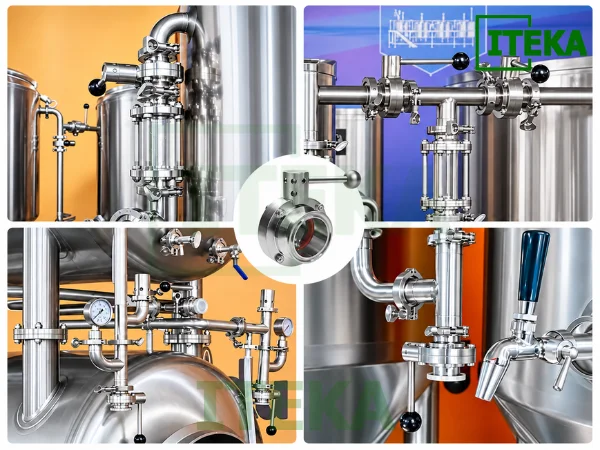

6.2. Ứng dụng của van bướm vi sinh tay rút nối clamp

Nhờ kết hợp giữa khả năng đóng mở nhanh, giữ nhiều góc mở và kết nối clamp tháo lắp thuận tiện, van được sử dụng tại nhiều vị trí trên các dây chuyền có yêu cầu về vệ sinh và khả năng kiểm soát dòng lưu chất.

• Ngành thực phẩm: Sử dụng trên đường ống dẫn nước, siro, nước sốt, nguyên liệu lỏng và nhiều loại thực phẩm dạng lỏng khác.
• Ngành đồ uống, bia và sữa: Lắp trên các tuyến ống dẫn sữa, bia, nước giải khát, nước công nghệ hoặc những vị trí cần đóng mở và điều chỉnh lượng lưu chất bằng tay.
• Ngành dược phẩm và mỹ phẩm: Phù hợp với các hệ thống sử dụng đường ống inox vi sinh, yêu cầu bề mặt tiếp xúc lưu chất nhẵn và thuận tiện cho quá trình vệ sinh.
• Hệ thống nước tinh khiết: Dùng để đóng mở hoặc kiểm soát dòng nước tại các nhánh đường ống trong hệ thống xử lý và phân phối nước.
• Đầu ra bồn inox vi sinh: Có thể lắp tại cửa xả bồn hoặc các nhánh kết nối để kiểm soát lượng lưu chất đi từ bồn vào đường ống.
• Các tuyến ống cần thay đổi mức mở bằng tay: Bộ tay rút nhiều nấc phù hợp với những vị trí cần giữ van ở một góc mở nhất định để thay đổi lượng lưu chất đi qua nhưng chưa cần sử dụng bộ điều khiển tự động.

7. Những dấu hiệu cần kiểm tra gioăng và bộ tay rút

Trong quá trình sử dụng, gioăng làm kín và bộ tay rút là hai vị trí cần được chú ý nhiều hơn vì chúng trực tiếp ảnh hưởng đến độ kín của van cũng như khả năng đóng, mở và giữ vị trí đĩa van. Khi xuất hiện các dấu hiệu bất thường dưới đây, nên kiểm tra lại các bộ phận này:

• Van đã đóng nhưng vẫn còn lưu chất đi qua: Đây là dấu hiệu thường liên quan đến gioăng làm kín. Gioăng có thể đã bị mòn, chai cứng, biến dạng hoặc bề mặt tiếp xúc với đĩa van không còn kín như ban đầu.
• Có hiện tượng rò rỉ tại khu vực thân van: Nếu lưu chất xuất hiện quanh vị trí gioăng hoặc khu vực tiếp giáp của thân van, cần kiểm tra tình trạng gioăng, vị trí lắp gioăng và độ đồng đều của bề mặt làm kín.
• Đóng mở van nặng hơn bình thường: Khi tay van trở nên khó xoay hoặc cần dùng lực lớn hơn trước, nguyên nhân có thể đến từ gioăng bị biến dạng, ma sát giữa đĩa và gioăng tăng hoặc cụm trục – tay điều khiển hoạt động không còn trơn tru.
• Tay rút không tự trở về vị trí khóa: Sau khi thả tay, chốt định vị thông thường phải trở lại nấc khóa để giữ cố định vị trí van. Nếu chốt không trở về hoặc phải tác động bằng tay, cần kiểm tra cơ cấu lò xo, chốt và các chi tiết chuyển động của bộ tay rút.
• Chốt không ăn hết vào nấc định vị: Khi tay đã được đưa đến đúng vị trí nhưng chốt vẫn không khóa chắc, các nấc định vị hoặc đầu chốt có thể đã bị mòn, biến dạng hoặc bám cặn. Tình trạng này có thể làm tay van bị xê dịch trong quá trình sử dụng.
• Tay van có độ rơ lớn: Nếu tay điều khiển có thể dao động trong khi đĩa van gần như chưa thay đổi vị trí, cần kiểm tra phần liên kết giữa tay rút, trục van và đĩa van. Độ rơ tăng lên có thể làm việc xác định chính xác góc mở của van khó hơn.
• Không giữ được đĩa van ở vị trí mở trung gian: Đây là dấu hiệu khá đặc trưng của bộ tay rút. Nếu sau khi thả tay mà van tự dịch chuyển khỏi nấc đã chọn, cần kiểm tra chốt khóa và cụm nấc định vị vì chúng có nhiệm vụ giữ cố định góc mở của đĩa.

8. ITEKA cung cấp van bướm vi sinh tay rút nối clamp

ITEKA cung cấp van bướm vi sinh tay rút nối clamp sử dụng cho các hệ thống đường ống thực phẩm, đồ uống, bia – sữa, mỹ phẩm, dược phẩm và nhiều dây chuyền sản xuất có yêu cầu về vệ sinh. Sản phẩm có nhiều kích thước, phổ biến theo các hệ tiêu chuẩn SMS và DIN, đáp ứng các quy cách đường ống vi sinh khác nhau.

Van được cung cấp với vật liệu inox 304 và inox 316L, bề mặt được xử lý nhẵn, phù hợp với đặc điểm của hệ thống đường ống vi sinh. Bộ tay rút có nhiều nấc định vị, cho phép đóng mở nhanh đồng thời giữ đĩa van tại nhiều góc mở trung gian khi cần điều chỉnh tương đối dòng chảy.

Bên cạnh van hoàn chỉnh, ITEKA còn cung cấp đồng bộ các phụ kiện liên quan như gioăng van bướm, gioăng clamp, cùm clamp, đầu ferrule, ống và phụ kiện inox vi sinh. Nhờ đó, các chi tiết kết nối có thể được đồng bộ về kích thước và tiêu chuẩn trong cùng một hệ thống đường ống.

Sản phẩm được cung cấp với nhiều quy cách để đáp ứng từng hệ thống thực tế, hỗ trợ hóa đơn VAT, CO-CQ theo yêu cầu và giao hàng trên toàn quốc.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

9. Câu hỏi thường gặp về van bướm vi sinh tay rút nối clamp

Van bướm vi sinh tay rút có điều chỉnh được lưu lượng không?
Có. Nhờ bộ tay rút nhiều nấc, đĩa van có thể được giữ tại nhiều góc mở trung gian để thay đổi tiết diện dòng chảy. Tuy nhiên, khả năng điều chỉnh của van bướm mang tính tương đối, không phải dạng điều tiết lưu lượng chính xác như các loại van điều khiển chuyên dụng.

Tại sao phải rút tay lên trước khi xoay van?
Bộ tay rút sử dụng chốt định vị để giữ tay van tại từng nấc. Khi muốn thay đổi vị trí, cần rút tay để chốt thoát khỏi nấc đang giữ, sau đó mới có thể xoay trục và đĩa van. Nếu cố xoay khi chốt chưa được nhả có thể làm mòn hoặc hư hỏng cơ cấu định vị.

Van đang mở một phần thì tay rút có giữ nguyên được vị trí không?
Có. Khi tay van được xoay đến một nấc phù hợp và thả cơ cấu tay rút, chốt sẽ đi vào vị trí định vị tương ứng và giữ đĩa van ở góc mở đó. Đây là một trong những đặc điểm đáng chú ý của cơ cấu tay rút nhiều nấc.

Van bướm vi sinh tay rút có những tiêu chuẩn kết nối nào?
Loại van này phổ biến theo các hệ kích thước vi sinh như SMS và DIN. Mặc dù đều sử dụng kết nối clamp, kích thước đường ống và quy cách đầu clamp giữa các tiêu chuẩn có sự khác nhau, vì vậy cần đồng bộ đúng tiêu chuẩn với đường ống và phụ kiện đang sử dụng.

Van bướm nối clamp có thể tháo khỏi đường ống mà không cần cắt ống không?
Có. Van được liên kết với đường ống thông qua gioăng và cùm clamp. Khi cần tháo, có thể mở cùm tại hai đầu để tách van khỏi hệ thống mà không phải cắt đường ống hoặc xử lý lại mối hàn.

Gioăng bên trong van bướm có thể thay riêng được không?
Có. Gioăng van bướm là bộ phận có thể thay thế riêng khi bị lão hóa, biến dạng hoặc suy giảm khả năng làm kín. Gioăng thay thế cần đúng kích thước và phù hợp với cấu tạo của van.

Tay rút bị hỏng có phải thay cả van không?
Không nhất thiết. Bộ tay rút là cụm điều khiển lắp phía trên trục van và có thể thay riêng nếu bộ tay mới có kiểu liên kết, kích thước trục và cơ cấu định vị tương thích với van đang sử dụng.

Van bướm vi sinh tay rút inox 304 và inox 316L khác nhau như thế nào
Inox 304 được sử dụng phổ biến trong nhiều hệ thống thực phẩm, đồ uống và đường ống vi sinh thông thường. Inox 316L có khả năng chống ăn mòn tốt hơn, đặc biệt khi làm việc trong những môi trường có tính ăn mòn cao hơn hoặc có yêu cầu vật liệu nghiêm ngặt.

Van bướm vi sinh tay rút có sử dụng trong hệ thống CIP được không?
Có thể sử dụng trong nhiều hệ thống có quy trình vệ sinh CIP. Tuy nhiên, khả năng làm việc còn phụ thuộc vào vật liệu thân van, loại gioăng, nhiệt độ và hóa chất vệ sinh. Trong đó, vật liệu gioăng cần tương thích với điều kiện thực tế của chu trình CIP.
