Van bi vi sinh 2 ngả điều khiển khí nén

Van bi vi sinh 2 ngả điều khiển khí nén là gì? Nó có cấu tạo và thông số kỹ thuật như thế nào? Cùng Iteka tìm hiểu chi tiết trong bài viết này nhé!

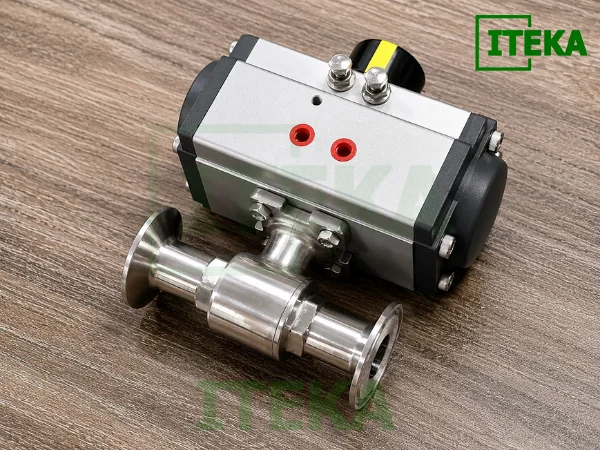

1. Van bi vi sinh 2 ngả điều khiển khí nén là gì?

Van bi vi sinh 2 ngả điều khiển khí nén có tên tiếng Anh là Sanitary 2-Way Tri Clamp Ball Valve With Pneumatic Actuator. Đây là dòng van bi vi sinh 2 mảnh có tán để lắp bộ điều khiển khí nén (actuator). Hai đầu van thiết kế kết nối clamp, dễ tháo lắp khi cần vệ sinh hoặc bảo trì, đồng thời đảm bảo tiêu chuẩn vệ sinh trong hệ thống vi sinh. Van sử dụng kiểu điều khiển khí nén tác động kép, giúp đóng/mở và điều tiết dòng chảy tự động mà không cần người vận hành thao tác trực tiếp.

Van được làm từ inox 304 hoặc inox 316, đánh bóng bề mặt cả bên trong lẫn bên ngoài, nhờ đó chống han gỉ tốt, chịu được nhiệt độ và áp suất cao. Loại van này thường được ứng dụng trong các hệ thống sản xuất thực phẩm, dược phẩm, bia, sữa, nước giải khát và hóa chất.

2. Cấu tạo van bi vi sinh 2 ngả điều khiển khí nén

Van bi vi sinh khí nén 2 ngã clamp gồm 5 bộ phận chính, mỗi bộ phận đảm nhiệm một vai trò riêng để van có thể đóng/mở tự động chính xác và duy trì độ kín trong quá trình vận hành:

• Thân van: Làm từ inox 304 hoặc inox 316, cấu tạo gồm 2 mảnh với 2 đầu nối clamp.
• Bi van: Làm hoàn toàn từ inox giống thân van, quả bi rỗng được khoét lỗ xuyên tâm, cho phép hoặc ngăn dòng chảy đi qua thân van tùy vào góc xoay.
• Gioăng làm kín: Làm từ PTFE (Teflon), lắp ở hai bên bi van, ngăn không cho lưu chất rò rỉ ra ngoài trong quá trình vận hành.
• Trục kết nối: Làm từ inox vi sinh như thân van, có nhiệm vụ kết nối bi van với bộ điều khiển khí nén, truyền lực xoay để bi van đóng/mở tự động.
• Bộ điều khiển khí nén (actuator): Vỏ đầu điều khiển làm từ hợp kim nhôm cao cấp, bên ngoài thường được sơn tĩnh điện epoxy để chống bám bụi và tăng khả năng chịu môi trường bên ngoài. Bên trong gồm piston, bánh răng, trục và gioăng làm kín. Các chi tiết này phối hợp với nhau để biến năng lượng khí nén thành mô-men xoắn, kéo trục van và làm bi van chuyển động.

3. Thông số kỹ thuật van bi vi sinh 2 ngả điều khiển khí nén

Thông số kỹ thuật là cơ sở quan trọng để lựa chọn van phù hợp với kích thước đường ống inox vi sinh, áp suất vận hành, loại lưu chất và yêu cầu điều khiển của từng hệ thống. Dưới đây là các thông số kỹ thuật chung và bảng kích thước tham khảo của van bi vi sinh 2 ngả điều khiển khí nén.

3.1. Thông số kỹ thuật chung

Trước khi lựa chọn van cho hệ thống, cần nắm rõ các thông số kỹ thuật cơ bản sau:

• Chất liệu: SUS304, SUS316
• Kiểu kết nối: Clamp
• Nhiệt độ làm việc: -5°C đến 180°C
• Áp suất làm việc: PN10, PN16, tương ứng chịu áp tối đa khoảng 10 bar hoặc 16 bar trong điều kiện tiêu chuẩn
• Đầu khí nén: Tác động kép (double-acting)
• Hoạt động: ON/OFF hoặc tuyến tính
• Áp suất khí nén cấp vào bộ điều khiển: Khoảng 2–8 bar
• Môi trường làm việc: Nước sạch, dung dịch, hóa chất, lưu chất lỏng và khí hơi
• Xuất xứ: Trung Quốc

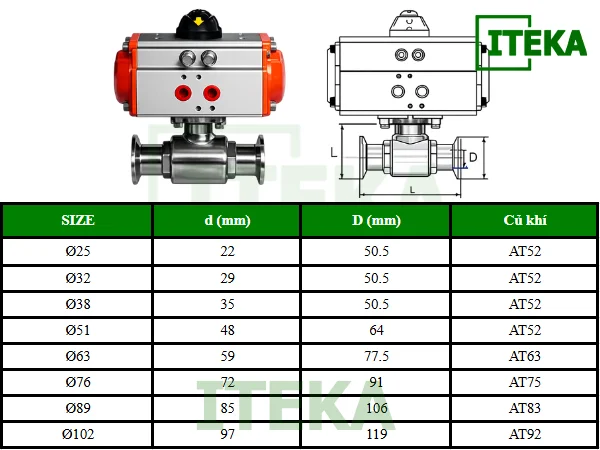

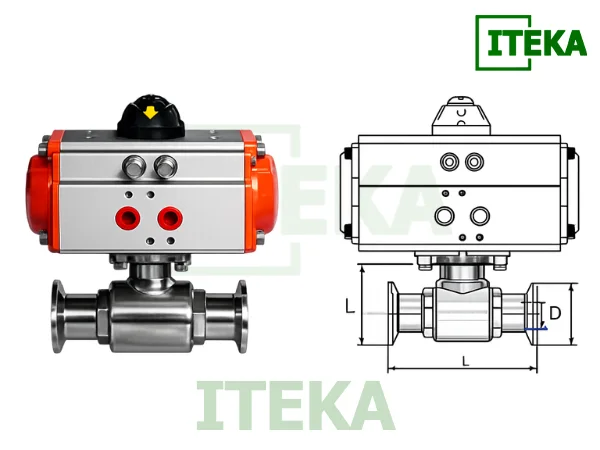

3.2. Bảng kích thước

Kích thước van bi vi sinh 2 ngả điều khiển khí nén được sản xuất theo nhiều size khác nhau, tương ứng với từng cỡ bộ điều khiển khí nén phù hợp về mô-men xoắn. Khi đặt hàng, cần cung cấp đường kính ống thực tế và tiêu chuẩn kết nối như DIN hoặc SMS để lựa chọn đúng size, bởi cùng một kích thước danh nghĩa nhưng khác tiêu chuẩn có thể chênh lệch kích thước mặt clamp.

SIZE	d (mm)	D (mm)	Củ khí
Ø25	22	50.5	AT52
Ø32	29	50.5	AT52
Ø38	35	50.5	AT52
Ø51	48	64	AT52
Ø63	59	77.5	AT63
Ø76	72	91	AT75
Ø89	85	106	AT83
Ø102	97	119	AT92

4. Tác động đơn và tác động kép trong van bi khí nén

Bộ điều khiển khí nén cho van bi vi sinh được chia thành hai loại theo cơ chế cấp khí, mỗi loại phù hợp với một yêu cầu vận hành khác nhau:

• Tác động kép (Double-acting): Bộ điều khiển khí nén tác động kép có 2 cổng cấp khí riêng biệt, một cổng để đóng van và một cổng để mở van. Khi cấp khí vào cổng nào, piston bên trong sẽ đẩy theo chiều tương ứng, kéo bánh răng và trục van xoay bi van. Khi mất khí nén đột ngột, van sẽ đứng yên tại vị trí đang có chứ không tự động đóng hoặc tự mở. Đây là điểm cần lưu ý khi thiết kế hệ thống an toàn. Tác động kép thường được sử dụng phổ biến hơn nhờ giá thành hợp lý và phù hợp với đa số hệ thống.
• Tác động đơn (Single-acting): Loại này chỉ có 1 cổng cấp khí, bên trong có thêm lò xo hồi vị. Khi mất khí nén, lò xo sẽ tự động đẩy van về vị trí mặc định, thường đóng hoặc thường mở tùy theo thiết kế. Loại này phù hợp với các hệ thống yêu cầu van phải tự trở về trạng thái an toàn (fail-safe) khi xảy ra sự cố mất khí, ví dụ hệ thống hóa chất nguy hiểm cần tự động đóng van khi mất nguồn khí điều khiển.

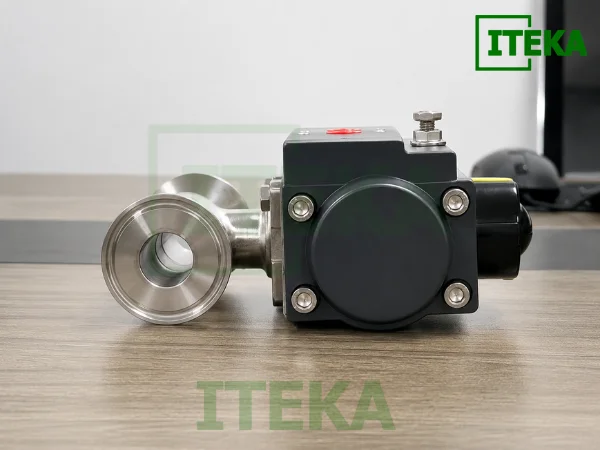

5. Ưu điểm và nhược điểm van bi vi sinh 2 ngả điều khiển khí nén

Van bi vi sinh điều khiển khí nén được sử dụng ngày càng phổ biến trong các dây chuyền tự động nhờ khả năng đóng/mở nhanh, vận hành ổn định và dễ tích hợp với hệ thống điều khiển trung tâm. Tuy nhiên, bên cạnh những lợi ích nổi bật, thiết bị vẫn có một số hạn chế cần cân nhắc trước khi lựa chọn.

5.1. Ưu điểm

So với van bi tay gạt truyền thống, van điều khiển khí nén mang lại các lợi ích sau nhờ khả năng vận hành tự động:

• Vận hành tự động, không cần thao tác tay: Phù hợp với hệ thống cần đóng/mở với tần suất cao, giảm phụ thuộc vào nhân công.
• Đóng/mở nhanh và đồng đều: Mỗi lần vận hành đều theo cùng tốc độ và lực đóng/mở, hạn chế sai lệch do thao tác tay không đều.
• Phù hợp với vị trí khó tiếp cận: Có thể lắp tại vị trí trên cao, trong khu vực kín hoặc nơi người vận hành khó tiếp cận trực tiếp.
• Dễ tích hợp tự động hóa: Có thể kết nối với van điện từ, PLC và hệ thống SCADA để giám sát, điều khiển từ xa.
• Khả năng chống ăn mòn, khả năng chịu nhiệt và áp suất tốt: Nhờ sử dụng chất liệu inox 304 hoặc inox 316 cùng bề mặt được đánh bóng đạt tiêu chuẩn vi sinh.

5.2. Nhược điểm

Bên cạnh những ưu điểm trên, van điều khiển tự động bằng khí nén cũng có một số hạn chế cần cân nhắc trước khi đầu tư:

• Chi phí đầu tư ban đầu cao hơn: Cần trang bị thêm bộ điều khiển khí nén, van điện từ và hệ thống khí nén đi kèm, thay vì chỉ sử dụng van bi tay gạt.
• Phụ thuộc vào hạ tầng khí nén: Nhà máy cần có hệ thống cấp khí nén ổn định. Nếu chưa có sẵn, doanh nghiệp phải đầu tư thêm máy nén khí và đường ống dẫn khí.
• Phức tạp hơn khi sửa chữa: Ngoài phần van cơ khí còn có bộ điều khiển khí nén và van điện từ, vì vậy khi xảy ra sự cố cần kiểm tra nhiều bộ phận hơn so với van tay gạt đơn giản.
• Loại tác động kép không tự trở về trạng thái an toàn khi mất khí: Cần cân nhắc sử dụng bộ điều khiển tác động đơn nếu hệ thống yêu cầu van tự động đóng hoặc mở khi xảy ra sự cố mất khí nén.

6. So sánh van bi tay gạt và van bi điều khiển khí nén

Để lựa chọn đúng loại phù hợp với hệ thống thực tế, dưới đây là bảng so sánh chi tiết giữa hai kiểu vận hành:

Tiêu chí	Van bi tay gạt	Van bi điều khiển khí nén
Cách vận hành	Thủ công, người vận hành trực tiếp xoay tay gạt	Tự động, điều khiển từ xa qua van điện từ hoặc PLC
Tốc độ và độ đồng đều đóng/mở	Phụ thuộc vào thao tác tay	Nhanh, đồng đều trong mỗi lần đóng/mở
Phù hợp với tần suất đóng/mở	Thấp đến trung bình	Cao, phù hợp với hệ thống đóng/mở liên tục
Phù hợp với vị trí khó tiếp cận	Không phù hợp	Phù hợp
Chi phí đầu tư ban đầu	Thấp hơn	Cao hơn do cần thêm bộ điều khiển khí nén, van điện từ và hệ thống khí nén
Yêu cầu hạ tầng	Không cần trang bị thêm	Cần có sẵn hệ thống khí nén ổn định
Khả năng tích hợp tự động hóa	Không	Có, có thể tích hợp với PLC và SCADA
Độ phức tạp khi sửa chữa	Đơn giản	Phức tạp hơn do có nhiều bộ phận

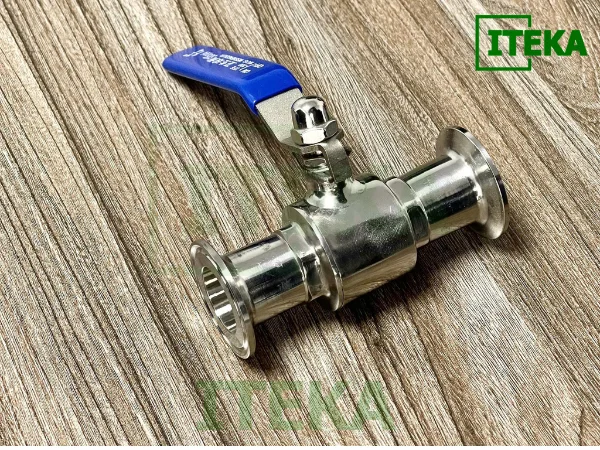

Với hệ thống nhỏ, tần suất đóng/mở thấp và ngân sách hạn chế, van bi tay gạt là lựa chọn hợp lý. Đối với dây chuyền tự động hóa, tần suất đóng/mở cao hoặc vị trí lắp đặt khó tiếp cận, nên đầu tư van bi điều khiển khí nén dù chi phí ban đầu cao hơn.

7. Ứng dụng thực tế của van bi 2 ngả điều khiển khí nén

Nhờ khả năng vận hành tự động và tích hợp được với hệ thống điều khiển trung tâm, van bi vi sinh khí nén được sử dụng trong nhiều tình huống thực tế sau:

• Dây chuyền chiết rót tự động: Van khí nén đóng/mở đồng bộ với tốc độ băng chuyền, giúp kiểm soát lưu lượng và định lượng chính xác hơn so với thao tác thủ công.
• Bồn lên men cần kiểm soát nhiệt độ: Van khí nén kết hợp với cảm biến nhiệt để tự động điều tiết dòng nước làm mát hoặc hơi gia nhiệt theo tín hiệu nhiệt độ thực tế.
• Vị trí lắp đặt trên cao hoặc trong khu vực kín: Giúp hạn chế việc bố trí nhân công thao tác trực tiếp tại các vị trí khó tiếp cận, đồng thời nâng cao mức độ an toàn khi vận hành.
• Hệ thống CIP tự động: Van khí nén đóng/mở theo chương trình vệ sinh đã được cài đặt sẵn, giúp kiểm soát từng công đoạn rửa mà không cần giám sát thủ công liên tục.
• Ngành sản xuất bia, sữa, nước giải khát và dược phẩm: Phù hợp với các dây chuyền sản xuất khép kín, yêu cầu mức độ tự động hóa cao và tiêu chuẩn vệ sinh nghiêm ngặt.

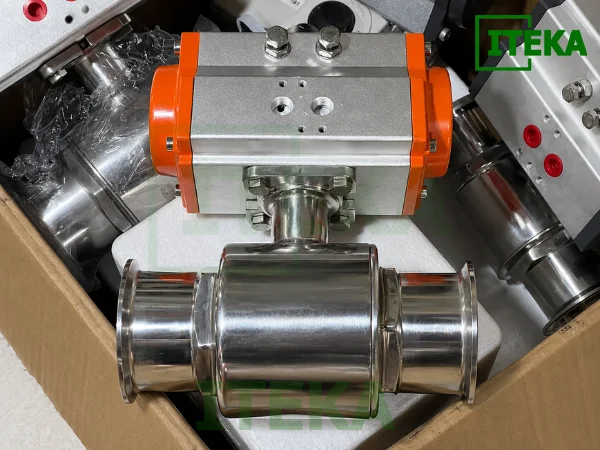

8. Sự cố thường gặp và cách khắc phục van bi vi sinh điều khiển khí nén

Van bi vi sinh điều khiển khí nén có độ bền cao nhưng sau thời gian dài vận hành vẫn có thể phát sinh một số sự cố. Việc xác định đúng nguyên nhân sẽ giúp xử lý nhanh, hạn chế thời gian dừng máy và giảm chi phí bảo trì không cần thiết.

Sự cố	Nguyên nhân thường gặp	Hướng xử lý
Van không đóng/mở khi có tín hiệu điều khiển	Van điện từ không nhận tín hiệu điện, đường cấp khí nén bị tắc hoặc thiếu áp suất, piston trong bộ điều khiển bị kẹt.	Kiểm tra nguồn điện cấp cho van điện từ, đo áp suất khí nén đầu vào và vệ sinh hoặc thay piston nếu bị kẹt.
Bộ điều khiển khí nén bị rò rỉ khí	Gioăng làm kín bên trong bộ điều khiển bị mòn hoặc các khớp nối ống dẫn khí bị lỏng.	Siết lại các đầu nối, kiểm tra vị trí rò rỉ và thay gioăng làm kín nếu cần.
Van đóng không kín, rò rỉ lưu chất	Gioăng PTFE quanh bi van bị mòn, trầy xước hoặc có cặn bẩn kẹt giữa bi van và gioăng.	Tháo van để vệ sinh, kiểm tra bề mặt bi van và thay gioăng PTFE nếu đã hư hỏng.

Cách kiểm tra nhanh trước khi gọi bảo trì

Trước khi tháo van hoặc liên hệ kỹ thuật, người vận hành nên thực hiện một số bước kiểm tra cơ bản dưới đây để nhanh chóng khoanh vùng nguyên nhân sự cố:

1. Xác nhận nguồn điện và tín hiệu điều khiển cấp đến van điện từ vẫn hoạt động bình thường.
2. Kiểm tra áp suất khí nén đầu vào có đạt mức yêu cầu của bộ điều khiển hay không.
3. Quan sát bằng mắt các đầu nối khí để phát hiện hiện tượng rò rỉ.
4. Nếu các bước trên đều bình thường, tiếp tục kiểm tra bộ điều khiển khí nén hoặc gioăng làm kín bên trong van.

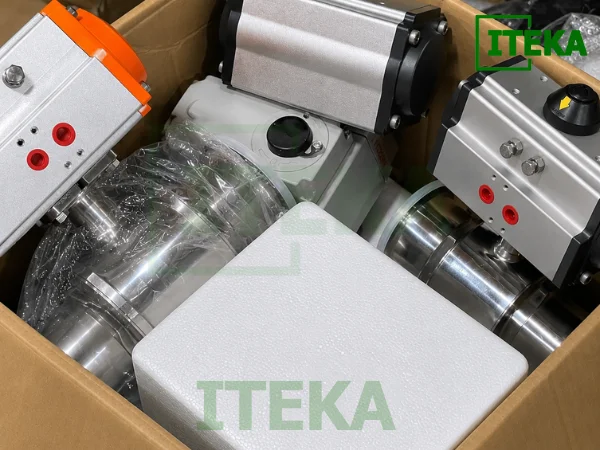

9. Lưu ý khi lựa chọn van bi vi sinh 2 ngả điều khiển khí nén

Để van bi vi sinh điều khiển khí nén hoạt động ổn định, bền bỉ và phù hợp với yêu cầu của hệ thống, trước khi lựa chọn cần kiểm tra kỹ các yếu tố dưới đây nhằm tránh chọn sai loại van hoặc thiếu phụ kiện cần thiết.

• Chọn bộ điều khiển tác động đơn hay tác động kép: Nếu hệ thống yêu cầu van tự động trở về trạng thái an toàn khi mất khí nén, nên sử dụng bộ điều khiển tác động đơn có lò xo hồi vị. Trường hợp không có yêu cầu đặc biệt, bộ điều khiển tác động kép là lựa chọn phổ biến nhờ chi phí đầu tư hợp lý.
• Kiểm tra hệ thống khí nén hiện có: Xác nhận nguồn khí nén của nhà máy có áp suất và lưu lượng đáp ứng yêu cầu vận hành của bộ điều khiển, thông thường áp suất làm việc nằm trong khoảng 2–8 bar.
• Xác định có cần thêm van điện từ hoặc công tắc hành trình hay không: Bộ điều khiển khí nén cần van điện từ để cấp/ngắt khí theo tín hiệu điều khiển. Nếu cần giám sát trạng thái đóng/mở của van, nên lắp thêm công tắc hành trình để gửi tín hiệu phản hồi về PLC hoặc hệ thống điều khiển.
• Chọn đúng kích thước van tương ứng với bộ điều khiển: Bộ điều khiển phải tạo đủ mô-men xoắn để xoay bi van. Van có kích thước càng lớn thì càng cần bộ điều khiển có lực xoắn lớn hơn để đảm bảo đóng/mở ổn định.

10. Câu hỏi thường gặp (FAQ)

Trong quá trình tư vấn và lựa chọn van bi vi sinh điều khiển khí nén, khách hàng thường quan tâm đến những vấn đề dưới đây. Các câu trả lời sẽ giúp bạn hiểu rõ hơn về nguyên lý hoạt động và cách lựa chọn thiết bị phù hợp.

Áp suất khí nén cần cấp cho bộ điều khiển là bao nhiêu?
Hầu hết các bộ điều khiển khí nén hoạt động ổn định trong dải áp suất từ 2–8 bar. Hệ thống khí nén cần duy trì áp suất tối thiểu theo khuyến nghị của nhà sản xuất để bộ điều khiển tạo đủ mô-men xoắn, giúp van đóng/mở chính xác.

Khi mất khí nén đột ngột, van sẽ ở trạng thái đóng hay mở?
Đối với bộ điều khiển tác động kép (Double-acting), van sẽ giữ nguyên vị trí tại thời điểm mất khí nén và không tự động đóng hoặc mở. Nếu hệ thống yêu cầu van tự trở về trạng thái an toàn khi mất khí, nên lựa chọn bộ điều khiển tác động đơn (Single-acting) có lò xo hồi vị.

Van bi điều khiển khí nén khác gì so với van bi tay gạt cùng kích thước?
Hai loại van có khả năng làm kín, vật liệu chế tạo và độ bền gần như tương đương. Điểm khác biệt lớn nhất là phương thức vận hành. Van bi điều khiển khí nén đóng/mở hoàn toàn tự động, phù hợp với hệ thống có tần suất vận hành cao hoặc cần điều khiển từ xa, trong khi van bi tay gạt được vận hành thủ công và phù hợp với các hệ thống quy mô nhỏ hoặc ít đóng/mở.

11. Báo giá van bi vi sinh 2 ngả điều khiển khí nén

Van bi vi sinh 2 ngả điều khiển khí nén có nhiều kích thước, chất liệu và cấu hình bộ điều khiển khác nhau nên mức giá sẽ thay đổi theo từng yêu cầu cụ thể. Giá sản phẩm phụ thuộc vào size van, vật liệu inox 304 hoặc inox 316, loại bộ điều khiển tác động đơn hoặc tác động kép, mô-men xoắn của củ khí và các phụ kiện lắp kèm như van điện từ, công tắc hành trình hoặc bộ định vị tuyến tính.

Để nhận báo giá chính xác, khách hàng nên cung cấp đầy đủ các thông tin như kích thước đường ống, loại lưu chất, áp suất và nhiệt độ vận hành, áp suất khí nén sẵn có cùng yêu cầu điều khiển ON/OFF hay tuyến tính. Dựa trên các thông tin này, đội ngũ kỹ thuật Iteka sẽ tư vấn đúng size van, lựa chọn bộ điều khiển có mô-men xoắn phù hợp và đề xuất cấu hình đáp ứng tốt điều kiện vận hành thực tế.

Vì sao nên chọn van bi vi sinh khí nén tại Iteka?

• Chất lượng ổn định, đa dạng cấu hình: Đáp ứng nhu cầu sử dụng từ các hệ thống quy mô nhỏ đến dây chuyền tự động hóa công nghiệp.
• Đầy đủ hồ sơ sản phẩm: Hỗ trợ cung cấp chứng nhận CO-CQ và hóa đơn VAT theo yêu cầu.
• Kinh nghiệm cung cấp thực tế: Đã cung cấp sản phẩm cho nhiều doanh nghiệp và nhà máy lớn như Dược Hoa Linh, Habeco, Sabeco cùng nhiều đơn vị sản xuất trên toàn quốc.
• Tư vấn kỹ thuật chính xác: Hỗ trợ lựa chọn đúng vật liệu, kích thước van và mô-men xoắn bộ điều khiển ngay từ đầu, hạn chế mua sai cấu hình hoặc phát sinh chi phí thay đổi.
• Hàng có sẵn, giao nhanh: Hỗ trợ kiểm tra tồn kho, giao nhanh tại Hà Nội và vận chuyển đến các tỉnh thành trên toàn quốc.
• Hỗ trợ kỹ thuật 24/7: Đồng hành cùng khách hàng từ khâu lựa chọn, lắp đặt đến vận hành và xử lý sự cố trong quá trình sử dụng.

Quý khách có nhu cầu nhận bảng giá van bi vi sinh 2 ngả điều khiển khí nén vui lòng liên hệ trực tiếp với Iteka để được tư vấn cấu hình phù hợp, kiểm tra hàng sẵn kho và báo giá nhanh nhất.
