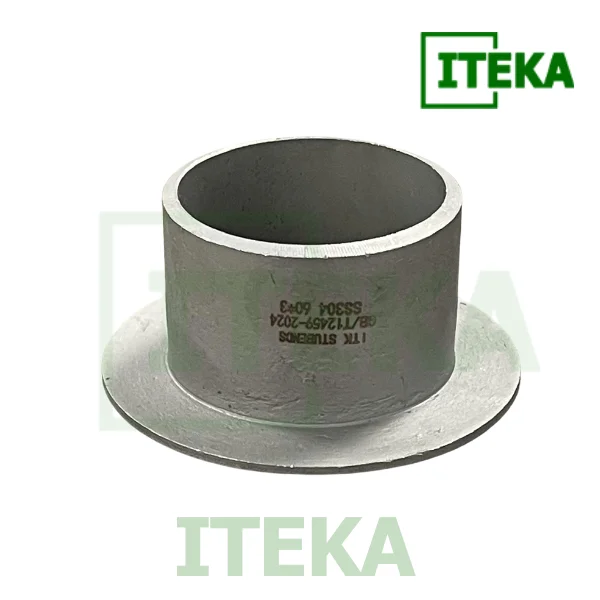

Stub end inox

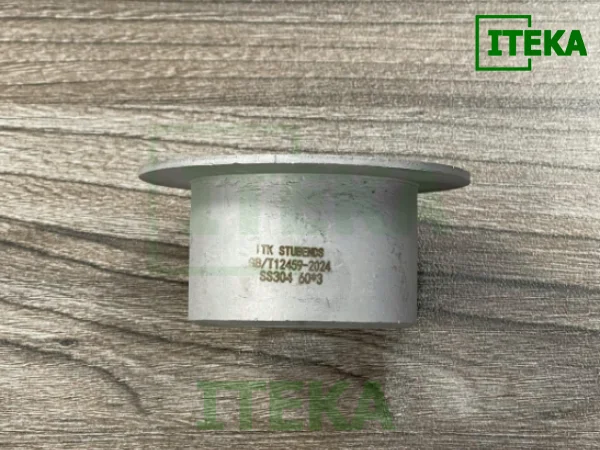

1. Stub End inox là gì?

Stub End inox là phụ kiện inox công nghiệp thường được kết hợp với mặt bích rỗng để tạo thành bộ kết nối Lap Joint. Khi lắp đặt, Stub End được hàn vào đầu ống, còn mặt bích rỗng được lồng bên ngoài để bắt bulong với mặt bích đối ứng.

Sau khi kết nối, phần mặt bích bên ngoài vẫn có thể xoay để căn chỉnh lỗ bulong dễ hơn. Nhờ đó, bộ Lap Joint giúp việc lắp đặt linh hoạt hơn so với mặt bích hàn cố định như mặt bích hàn cổ, mặt bích hàn trượt,….. nhất là ở những vị trí cần tháo lắp hoặc căn chỉnh thường xuyên.

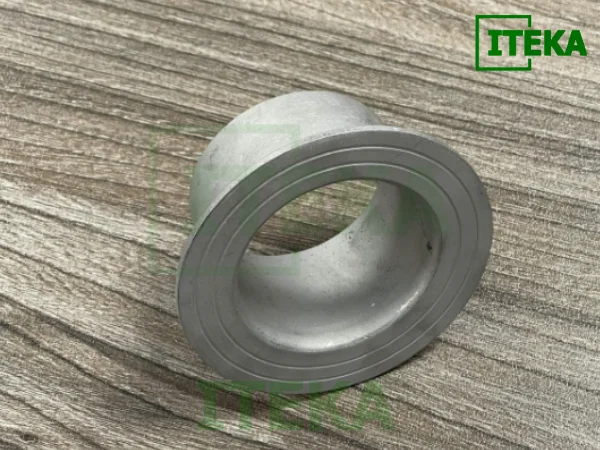

2. Đặc điểm nhận dạng của Stub End inox

Stub End inox có hình dáng khá đặc trưng, dễ nhận biết khi quan sát thực tế. Phụ kiện này thường giống một đoạn ống ngắn, nhưng một đầu được loe rộng ra để tạo vai chặn cho mặt bích rỗng.

• Phần thân có dạng ống ngắn: Đây là đoạn ống thẳng dùng để hàn trực tiếp với đường ống inox công nghiệp. Đường kính phần thân sẽ tương ứng với kích thước đường ống sử dụng. Phần thân này giúp tạo liên kết cố định giữa Stub End và hệ thống đường ống.
• Phần đầu có mép loe rộng: Đây là chi tiết dễ nhận biết nhất của Stub End inox. Một đầu của phụ kiện được loe rộng ra, tạo thành vai chặn có đường kính lớn hơn thân ống. Khi lắp đặt, mặt bích rỗng sẽ nằm phía sau phần vai loe này. Lúc siết bulong, lực ép từ mặt bích rỗng sẽ truyền qua mép loe của Stub End để ép gioăng và tạo độ kín cho hệ thống.

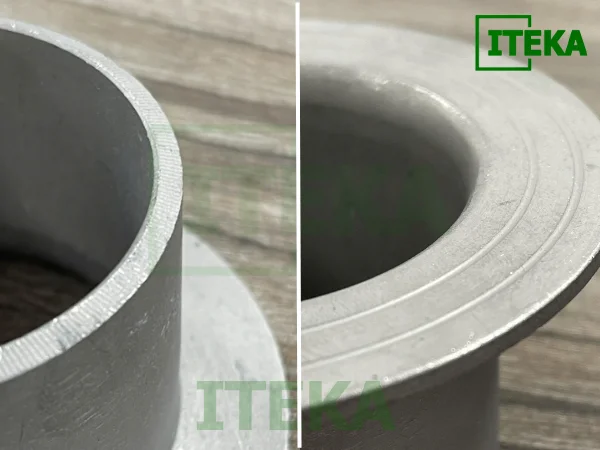

3. Vật liệu sản xuất Stub end inox

Stub end inox thường được sản xuất từ inox vì đây là vật liệu phù hợp với đặc điểm làm việc của phụ kiện này. Khác với một đoạn ống thông thường, Stub end là chi tiết được hàn trực tiếp vào đầu ống và chịu lực ép từ mặt bích lồng trong quá trình siết bulong. Vì vậy, vật liệu cần có độ bền, khả năng chống gỉ và độ ổn định tốt để mối nối làm việc chắc chắn lâu dài.

• Khả năng chống ăn mòn tốt tại khu vực hàn và điểm kết nối: Stub end là chi tiết tiếp xúc trực tiếp với đường ống, gioăng và lưu chất bên trong hệ thống. Vật liệu inox giúp hạn chế oxy hóa, gỉ sét và ăn mòn tại khu vực hàn cũng như phần mép loe tiếp xúc với gioăng. Điều này rất quan trọng vì nếu bề mặt tiếp xúc bị rỗ hoặc xuống cấp, độ kín của mối nối có thể bị ảnh hưởng.
• Độ cứng ổn định khi chịu lực ép từ mặt bích lồng: Khi siết bulong, mặt bích lồng sẽ ép vào phần mép loe của Stub end để tạo lực làm kín. Nếu vật liệu quá yếu hoặc dễ biến dạng, mép loe có thể bị cong, khiến gioăng ép không đều. Inox giúp Stub end giữ được hình dạng ổn định hơn trong quá trình lắp đặt và vận hành.
• Phù hợp với mối hàn đầu ống inox: Stub end được hàn trực tiếp vào đầu ống, nên vật liệu inox giúp mối hàn đồng bộ hơn với hệ thống ống inox công nghiệp. Sự đồng bộ vật liệu giúp hạn chế chênh lệch tại vùng hàn, hỗ trợ mối nối ổn định và bền hơn khi sử dụng lâu dài.
• Khả năng chịu nhiệt và chịu môi trường làm việc tốt: Trong các hệ thống nước nóng, hơi nhẹ, dầu hoặc môi trường công nghiệp có nhiệt độ thay đổi, inox giúp Stub end duy trì độ ổn định tốt hơn. Phần mép loe và thân hàn ít bị biến dạng, từ đó giữ được độ kín của mối nối khi hệ thống vận hành.
• Tăng tuổi thọ cho bộ kết nối Stub end + mặt bích lồng: Khi Stub end làm từ inox, bộ kết nối có khả năng làm việc bền hơn trong môi trường công nghiệp. Điều này giúp giảm rủi ro gỉ sét, giảm nguy cơ rò rỉ tại điểm ghép và hạn chế việc phải thay thế phụ kiện trong thời gian ngắn.

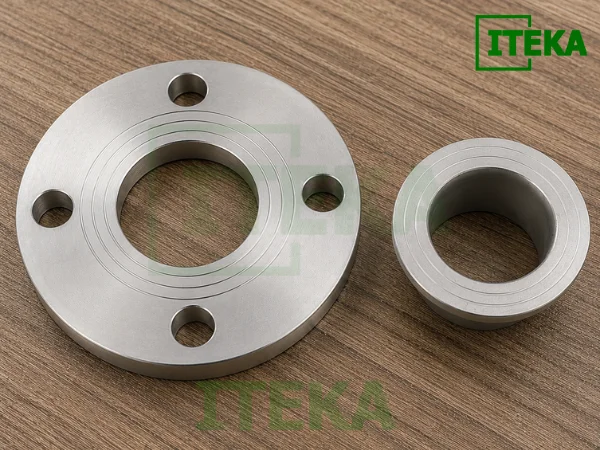

4. Stub End inox dùng để làm gì?

Stub End inox được sử dụng để tạo đầu nối cho đường ống inox trong bộ kết nối Lap Joint. Phụ kiện này không làm nhiệm vụ siết bulong như mặt bích rỗng, mà đóng vai trò là chi tiết được hàn trực tiếp vào ống, tiếp xúc với lưu chất và tạo bề mặt làm kín cho mối nối.

• Tạo đầu nối hàn chắc chắn cho đường ống inox: Phần thân của Stub End được hàn trực tiếp vào đầu ống, giúp tạo liên kết cố định giữa phụ kiện và tuyến ống. Sau khi hàn hoàn thiện, Stub End gần như trở thành một phần của đường ống, giúp dòng lưu chất đi qua ổn định hơn.
• Làm bề mặt tiếp xúc để ép gioăng làm kín: Phần đầu loe của Stub End là vị trí tiếp xúc với gioăng hoặc đầu kết nối đối diện. Khi mặt bích rỗng được siết bằng bulong, lực ép sẽ truyền lên Stub End, giúp ép gioăng chặt hơn và hạn chế rò rỉ tại điểm nối.
• Kết hợp với mặt bích rỗng để tạo bộ Lap Joint: Stub End inox thường không dùng riêng lẻ mà đi kèm mặt bích rỗng. Trong bộ Lap Joint, Stub End là phần tiếp xúc trực tiếp với lưu chất, còn mặt bích rỗng nằm bên ngoài để tạo lực siết. Cách kết hợp này giúp hệ thống vừa đảm bảo độ kín, vừa dễ tháo lắp hơn khi cần bảo trì.
• Giúp căn chỉnh lỗ bulong dễ hơn khi lắp đặt: Do mặt bích rỗng có thể xoay quanh Stub End trước khi siết chặt, người lắp đặt có thể căn chỉnh lỗ bulong nhanh và chính xác hơn. Đây là lợi thế rõ rệt khi thi công các tuyến ống dài, nhiều điểm nối hoặc vị trí lắp đặt khó thao tác.

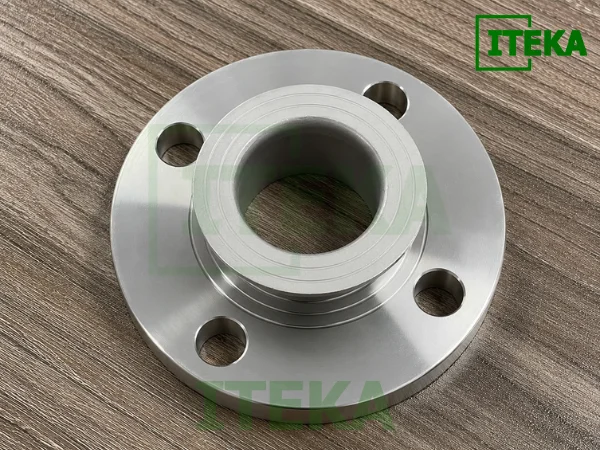

5. Stub End inox kết hợp với mặt bích lồng như thế nào?

Stub End inox và mặt bích lồng là hai chi tiết đi kèm nhau trong bộ kết nối Lap Joint. Trong đó, Stub End được hàn trực tiếp vào đầu ống inox, còn mặt bích lồng được luồn bên ngoài thân Stub End để bắt bulong với mặt bích đối ứng. Hai chi tiết này không thay thế cho nhau mà phối hợp để tạo thành một mối nối mặt bích cổ xoay.

Khi lắp đặt, mặt bích lồng cần được luồn vào ống trước, sau đó mới hàn Stub End vào đầu ống. Phần mép loe của Stub End nằm phía trước mặt bích lồng, đóng vai trò như vai chặn để mặt bích lồng không trượt ra ngoài. Khi siết bulong, mặt bích lồng sẽ ép vào vai loe này, truyền lực siết lên Stub End.

Phần đầu loe của Stub End là vị trí tiếp xúc với gioăng và mặt bích đối ứng. Khi bulong được siết đều, lực ép từ mặt bích lồng sẽ đẩy Stub End ép chặt vào gioăng, từ đó tạo độ kín cho mối nối. Nhờ cách kết hợp này, phần tiếp xúc với lưu chất vẫn là inox của Stub End, còn mặt bích lồng chủ yếu làm nhiệm vụ tạo lực siết và giữ liên kết.

Điểm nổi bật của bộ kết nối này là mặt bích lồng có thể xoay quanh Stub End trước khi siết bulong. Điều này giúp người lắp đặt căn chỉnh lỗ bulong dễ hơn so với mặt bích hàn cố định, đặc biệt trong các tuyến ống dài, vị trí thi công hẹp hoặc hệ thống cần tháo lắp bảo trì định kỳ.

6. Bảng kích thước Stub End inox

Bảng kích thước Stub End inox tham khảo
Bảng kích thước Stub End inox
SIZE	A	B	C	D
1/2″	1.375	1.625	0.065	0.500
3/4″	1.438	1.688	0.065	0.750
1″	1.625	2.000	0.065	1.000
1-1/2″	1.750	2.875	0.065	1.500
2″	1.500	3.625	0.065	2.000
2-1/2″	2.000	4.125	0.065	2.500
3″	2.250	5.000	0.065	3.000
4″	2.625	6.187	0.084	4.000
6″	3.000	8.500	0.109	6.000
8″	3.000	10.625	0.109	8.000

7. Mua Stub End inox ở đâu?

Khi chọn mua Stub End inox, điều quan trọng không chỉ là đúng kích thước mà còn phải đồng bộ với mặt bích rỗng, đường ống và tiêu chuẩn kết nối của hệ thống. Nếu chọn sai vật liệu, sai đường kính hoặc sai phần mép loe, quá trình lắp đặt có thể bị lệch lỗ bulong, khó ép kín gioăng hoặc phát sinh rò rỉ khi vận hành.

ITEKA là đơn vị cung cấp Stub End inox, mặt bích rỗng, mặt bích inox, ống inox và phụ kiện đường ống inox công nghiệp đồng bộ. Khách hàng có thể lựa chọn sản phẩm theo kích thước đường ống, vật liệu inox 304 hoặc inox 316, đồng thời được hỗ trợ tư vấn để chọn đúng loại phụ kiện phù hợp với từng hệ thống thực tế.

• Cung cấp đồng bộ phụ kiện: ITEKA có thể hỗ trợ khách hàng chọn Stub End inox đi kèm mặt bích rỗng, gioăng và bulong phù hợp, giúp hạn chế tình trạng mua rời từng chi tiết nhưng không khớp khi lắp đặt.
• Đa dạng vật liệu và kích thước: Sản phẩm có nhiều lựa chọn vật liệu như inox 304, inox 316 cùng các kích thước phổ biến theo nhu cầu thi công đường ống công nghiệp.
• Tư vấn đúng theo hệ thống sử dụng: Tùy môi trường làm việc là nước, khí nén, hơi hoặc hóa chất ăn mòn nhẹ, ITEKA sẽ hỗ trợ lựa chọn vật liệu và kiểu kết nối phù hợp hơn, tránh chọn thừa hoặc chọn thiếu tiêu chuẩn.
• Hàng hóa rõ nguồn gốc: Sản phẩm được cung cấp với thông tin vật liệu, kích thước và chứng từ rõ ràng, phù hợp cho công trình, nhà máy hoặc đơn vị thi công cần kiểm soát chất lượng đầu vào.
• Hỗ trợ giao hàng nhanh: Với các kích thước thông dụng, ITEKA có thể hỗ trợ giao hàng nhanh, giúp khách hàng chủ động tiến độ lắp đặt và bảo trì hệ thống.

Liên hệ ngay để được tư vấn và hỗ trợ báo giá nhanh chóng:

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

8. FAQ về Stub End inox

Stub End inox có phải mặt bích không?
Stub End inox không phải là mặt bích hoàn chỉnh. Đây là phụ kiện hàn vào đầu ống, có phần mép loe để kết hợp với mặt bích rỗng. Trong bộ Lap Joint, Stub End là chi tiết tiếp xúc trực tiếp với lưu chất và tạo bề mặt làm kín, còn mặt bích rỗng là chi tiết tạo lực siết bulong.

Stub End inox có bắt buộc phải dùng với mặt bích rỗng không?
Có. Stub End inox được thiết kế để dùng cùng mặt bích rỗng. Nếu chỉ dùng riêng Stub End thì không thể bắt bulong và không tạo được bộ kết nối hoàn chỉnh. Mặt bích rỗng sẽ nằm phía sau vai loe của Stub End, khi siết bulong sẽ ép Stub End vào gioăng để tạo độ kín.

Stub End inox 304 và inox 316 khác nhau thế nào?
Stub End inox 304 phù hợp với các hệ thống nước, khí nén, hơi áp lực vừa và môi trường ăn mòn nhẹ. Stub End inox 316 có khả năng chống ăn mòn tốt hơn, đặc biệt trong môi trường có hóa chất, độ ẩm cao hoặc khu vực có nguy cơ ăn mòn mạnh hơn. Vì vậy, nếu hệ thống làm việc trong môi trường khắc nghiệt hơn, inox 316 thường là lựa chọn an toàn hơn.

Stub End inox có dùng thay mặt bích hàn cổ được không?
Trong nhiều hệ thống, Stub End inox kết hợp mặt bích rỗng có thể được dùng thay cho mặt bích hàn cố định, đặc biệt khi cần căn chỉnh lỗ bulong linh hoạt hoặc cần tháo lắp bảo trì thường xuyên. Tuy nhiên, với các hệ thống áp lực cao hoặc yêu cầu tiêu chuẩn kỹ thuật nghiêm ngặt, cần kiểm tra lại thiết kế, áp lực làm việc và tiêu chuẩn kết nối trước khi thay thế.

Khi nào nên dùng Stub End inox?
Stub End inox nên dùng khi hệ thống cần tháo lắp định kỳ, cần căn chỉnh lỗ bulong dễ hơn hoặc muốn tối ưu chi phí so với việc dùng toàn bộ mặt bích inox đặc. Đây là lựa chọn phù hợp cho nhiều tuyến ống công nghiệp có yêu cầu kết nối linh hoạt, bảo trì thuận tiện và vẫn đảm bảo phần tiếp xúc lưu chất bằng inox.
