Mặt bích mù JIS 10K inox

1. Mặt bích mù JIS 10K inox là gì?

Mặt bích mù JIS 10K inox là loại mặt bích dạng đĩa đặc, không có lỗ thông tâm, dùng để bịt kín đầu cuối của đường ống inox công nghiệp hoặc thiết bị. Sản phẩm được chế tạo từ thép không gỉ, sản xuất theo tiêu chuẩn Nhật Bản JIS B2220, cấp áp suất 10K, tương đương khoảng 10 kgf/cm², xấp xỉ 0,98 MPa ở nhiệt độ thường.

Khác với mặt bích rỗng vốn có lỗ để nối ống, mặt bích mù ngăn hoàn toàn nước, khí, hơi nóng, dầu hay hóa chất đi xuyên qua. Khi được lắp đúng kỹ thuật, đủ lực siết bulong, đúng loại gioăng và đúng bề mặt làm kín, thân bích trở thành một vách ngăn cơ học kín, giúp cô lập lưu chất bên trong hệ thống và hạn chế nguy cơ rò rỉ ra môi trường bên ngoài. Nhờ đặc tính này, mặt bích mù thường được dùng để bịt đầu ống dự phòng, đóng cửa kiểm tra hoặc vệ sinh và cô lập một đoạn hệ thống khi bảo trì mà không cần tháo rời toàn bộ tuyến ống.

2. Cấu tạo và nguyên lý hoạt động của mặt bích mù JIS 10K inox

Để hiểu vì sao mặt bích mù JIS 10K có thể bịt kín đầu đường ống và chịu được áp lực trong suốt quá trình vận hành, cần xem xét đồng thời cấu tạo của sản phẩm và cơ chế làm kín khi lắp ghép với hệ thống.

2.1. Cấu tạo mặt bích mù JIS 10K inox

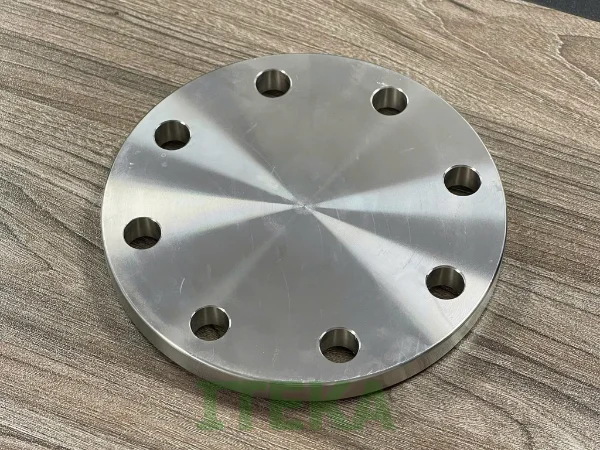

Mặt bích mù JIS 10K được chế tạo dưới dạng một đĩa inox đặc, không có lỗ thông dòng chảy ở chính giữa. Kết cấu này giúp sản phẩm tạo thành một vách ngăn cơ học tại đầu đường ống, cửa kết nối của thiết bị hoặc nhánh chờ chưa sử dụng.

Phần thân bích thường được sản xuất từ inox 304 hoặc inox 316. Inox 304 phù hợp với nước, khí và các môi trường công nghiệp thông thường. Inox 316 có khả năng chống ăn mòn tốt hơn, thích hợp với hóa chất, nước muối và môi trường chứa chloride.

Xung quanh thân bích là các lỗ bulong được bố trí đều theo đường tròn. Những thông số như đường kính ngoài, chiều dày, đường kính vòng tâm lỗ và đường kính lỗ bulong được gia công theo đúng quy cách JIS 10K. Nhờ đó, mặt bích mù có thể lắp chính xác với mặt bích đối diện có cùng kích thước và tiêu chuẩn.

Bề mặt làm kín của mặt bích mù JIS 10K thường có hai dạng là FF và RF.

• Mặt bích FF có toàn bộ bề mặt tiếp xúc nằm trên cùng một mặt phẳng, phù hợp với gioăng toàn mặt và các hệ áp lực vừa phải.
• Mặt bích RF có phần bề mặt làm kín nhô cao hơn phần còn lại của bích, giúp tập trung lực ép lên gioăng và nâng cao khả năng chống rò rỉ.

Khi lắp đặt, cần lựa chọn mặt bích đối diện và loại gioăng phù hợp với dạng bề mặt FF hoặc RF để bảo đảm độ kín và phân bố lực siết đồng đều.

2.2. Nguyên lý hoạt động của mặt bích mù JIS 10K

Mặt bích mù JIS 10K hoạt động dựa trên nguyên lý sử dụng thân bích dạng đĩa đặc để chặn hoàn toàn tiết diện dòng chảy. Khi được lắp vào đầu ống hoặc cửa kết nối thiết bị, phần thân đặc sẽ ngăn nước, khí, hơi hoặc hóa chất đi qua vị trí đó.

Cơ chế làm kín gồm ba yếu tố chính:

• Gioăng làm kín: Được đặt giữa hai mặt bích, có nhiệm vụ lấp đầy những khe hở nhỏ trên bề mặt tiếp xúc và hình thành lớp ngăn rò rỉ.
• Bulong siết đều: Các bulong được siết theo đường chéo với lực phù hợp, giúp hai mặt bích ép đều lên toàn bộ bề mặt gioăng.
• Mối kín ổn định: Khi lực ép được phân bố đồng đều, gioăng sẽ tạo thành lớp làm kín liên tục, giúp hạn chế rò rỉ trong suốt quá trình vận hành.

Khả năng chịu áp của mối nối không chỉ phụ thuộc vào mặt bích mù mà còn liên quan đến chiều dày thân bích, vật liệu, loại gioăng, cấp bền bulong, lực siết và nhiệt độ làm việc. Vì vậy, cần sử dụng đồng bộ các chi tiết theo đúng cấp áp lực JIS 10K và điều kiện vận hành thực tế của hệ thống.

3. Thông số kỹ thuật và bảng kích thước mặt bích mù JIS 10K inox

Mặt bích mù JIS 10K inox được sản xuất theo hệ kích thước tiêu chuẩn Nhật Bản. Sản phẩm có thân dạng đĩa tròn đặc, không có lỗ thông tâm, được lắp với mặt bích đối diện bằng bulong và gioăng để bịt kín đầu đường ống, nhánh chờ hoặc vị trí kết nối của thiết bị.

3.1. Thông số kỹ thuật mặt bích mù JIS 10K inox

Các thông số kỹ thuật cơ bản của mặt bích mù JIS 10K inox gồm:

• Tên sản phẩm: Mặt bích mù JIS 10K inox
• Tên tiếng Anh: Stainless Steel JIS 10K Blind Flange
• Tiêu chuẩn: JIS 10K
• Vật liệu: Inox 304, inox 316
• Kích thước: DN15 đến DN600
• Môi trường sử dụng: Nước, khí, hơi, dầu, hóa chất và các loại lưu chất công nghiệp
• Xuất xứ: Trung Quốc

Ký hiệu 10K thể hiện cấp áp lực danh nghĩa của mặt bích. Áp suất vận hành thực tế còn phụ thuộc vào kích thước, chiều dày, vật liệu inox, nhiệt độ làm việc, loại gioăng, cấp bền bulong và chất lượng lắp đặt.

3.2. Bảng kích thước mặt bích mù JIS 10K inox

Khi lựa chọn mặt bích mù JIS 10K, không nên chỉ dựa vào kích thước DN. Người dùng cần đối chiếu đầy đủ đường kính ngoài, vòng tâm lỗ bulong, số lượng lỗ, đường kính lỗ và chiều dày mặt bích để bảo đảm sản phẩm lắp vừa với mặt bích đối diện.

Các ký hiệu trong bảng được hiểu như sau:

• DN: Kích thước danh nghĩa của đường ống
• d: Đường kính ngoài của ống tương ứng, không phải lỗ thông tâm của mặt bích mù
• D: Đường kính ngoài của mặt bích
• C: Đường kính vòng tâm lỗ bulong
• No.: Số lượng lỗ bulong
• h: Đường kính lỗ bulong
• t: Chiều dày mặt bích

Đơn vị kích thước trong bảng là milimét.

DN	d	D	C	No.	h	t
DN15	22.2	95	70	4	15	12
DN20	27.7	100	75	4	15	14
DN25	34.5	125	90	4	19	14
DN32	43.2	135	100	4	19	16
DN40	49.1	140	105	4	19	16
DN50	61.1	155	120	4	19	16
DN65	77.1	175	140	4	19	18
DN80	90.0	185	150	8	19	18
DN100	115.4	210	175	8	19	18
DN125	141.2	250	210	8	23	20
DN150	166.6	280	240	8	23	22
DN200	218.0	330	290	12	23	22
DN250	269.5	400	355	12	25	24
DN300	327.0	445	400	16	25	24
DN350	358.1	490	445	16	25	26
DN400	409.0	560	510	16	27	28
DN450	460.0	620	565	20	27	30
DN500	511.0	675	620	20	27	30
DN600	613.0	795	730	24	33	32

4. Ưu điểm của mặt bích mù JIS 10K

Mặt bích mù JIS 10K được sử dụng phổ biến trong các hệ thống đường ống nhờ khả năng bịt kín chắc chắn, độ bền cao và thuận tiện khi cần tháo mở. Những ưu điểm nổi bật của sản phẩm gồm:

• Bịt kín đầu đường ống hiệu quả: Kết cấu dạng đĩa tròn đặc, không có lỗ thông tâm giúp mặt bích ngăn hoàn toàn lưu chất đi qua. Khi kết hợp với gioăng phù hợp và bulong được siết đúng kỹ thuật, mối nối có khả năng làm kín ổn định, hạn chế rò rỉ trong quá trình vận hành.
• Dễ tháo lắp và bảo trì: Mặt bích mù được liên kết bằng bulong nên có thể tháo ra khi cần kiểm tra, vệ sinh hoặc sửa chữa hệ thống. So với phương án hàn kín đầu ống, giải pháp này không cần cắt bỏ mối hàn và giúp tiết kiệm đáng kể thời gian thi công.
• Thuận tiện khi mở rộng đường ống: Sản phẩm phù hợp để lắp tại các nhánh chờ hoặc đầu tuyến dự kiến mở rộng trong tương lai. Khi cần đấu nối thêm đường ống, van hoặc thiết bị, người vận hành chỉ cần tháo mặt bích mù mà không phải thay đổi kết cấu hiện có.
• Khả năng chống ăn mòn tốt: Vật liệu inox 304 hoặc inox 316 giúp mặt bích chống gỉ và làm việc ổn định trong môi trường ẩm, ngoài trời hoặc thường xuyên tiếp xúc với lưu chất. Inox 316 còn phù hợp hơn với hóa chất, nước muối và môi trường có tính ăn mòn cao.
• Độ bền cơ học cao: Chiều dày thân bích, đường kính ngoài và hệ thống lỗ bulong được gia công theo quy cách JIS 10K. Nhờ đó, sản phẩm có khả năng chịu lực tốt, hạn chế cong vênh hoặc biến dạng khi được lựa chọn đúng với áp suất vận hành.
• Phù hợp với nhiều loại lưu chất: Mặt bích mù JIS 10K có thể sử dụng trong hệ thống nước, khí nén, hơi, dầu, hóa chất và nhiều loại lưu chất công nghiệp khác. Người dùng cần lựa chọn đúng mác inox, gioăng và bulong theo điều kiện làm việc thực tế.
• Dải kích thước đa dạng: Sản phẩm có nhiều kích thước từ đường ống nhỏ đến đường ống công nghiệp cỡ lớn, đáp ứng linh hoạt các yêu cầu bịt đầu tuyến, cô lập thiết bị hoặc tạo nhánh chờ.
• Hỗ trợ cô lập hệ thống an toàn: Mặt bích mù có thể được sử dụng để tách một đoạn đường ống, máy bơm, bồn chứa hoặc thiết bị khỏi hệ thống trong quá trình sửa chữa. Cách cô lập này giúp hạn chế lưu chất đi vào khu vực đang bảo trì.
• Có thể tái sử dụng: Nếu thân bích không bị biến dạng, ăn mòn hoặc hư hỏng bề mặt làm kín, mặt bích mù có thể tiếp tục được sử dụng sau khi tháo ra. Tuy nhiên, gioăng làm kín cần được kiểm tra kỹ và thường nên thay mới trước khi lắp lại.

5. Giá mặt bích mù JIS 10K inox 316L chịu áp lực từ thị trường nguyên liệu

Giá mặt bích mù JIS 10K inox 316L đang có xu hướng điều chỉnh tăng, đặc biệt đối với các kích thước lớn và những đơn hàng phải nhập mới hoặc gia công theo yêu cầu. Nguyên nhân không chỉ nằm ở chi phí vận chuyển hay gia công mà chủ yếu xuất phát từ sự tăng giá của nguyên liệu inox 316L trên thị trường quốc tế.

So với inox 304, inox 316L sử dụng hàm lượng niken và molypden cao hơn. Trong đó, niken chiếm khoảng 10 đến 14%, còn molypden chiếm khoảng 2 đến 3%. Đây là hai thành phần tạo nên khả năng chống ăn mòn đặc trưng của inox 316L nhưng cũng khiến giá vật liệu phụ thuộc nhiều vào biến động của thị trường kim loại hợp kim.

Theo thông tin từ Yieh Corp, giá quặng cô đặc molypden tại Trung Quốc đã tăng mạnh, kéo giá ferromolybdenum lên khoảng 320.000 CNY mỗi tấn. Chi phí đầu vào tăng buộc Tsingshan cùng nhiều nhà máy và đơn vị phân phối phải điều chỉnh giá chào bán inox 316. Việc Trung Quốc kiểm soát chặt hơn nguồn cung một số vật liệu liên quan đến molypden cũng làm thị trường lo ngại về khả năng thiếu hụt nguyên liệu trong thời gian tới.

Tại Hàn Quốc và Đài Loan, diễn biến giá cũng theo chiều hướng tương tự. Theo thông tin từ Yes Stainless, POSCO và các nhà sản xuất lớn như Yusco đã có động thái tăng giá thép không gỉ hoặc điều chỉnh phụ phí hợp kim đối với inox 316L. Lượng tồn kho tại các doanh nghiệp công nghiệp lớn trên thế giới giảm khoảng 7,6%, khiến nguồn hàng bổ sung không còn dồi dào như trước, từ đó tạo thêm dư địa cho các nhà máy nâng giá bán.

Đối với mặt bích mù JIS 10K, mức độ ảnh hưởng thường rõ hơn nhiều loại phụ kiện inox công nghiệp khác. Sản phẩm có kết cấu dạng đĩa đặc nên lượng nguyên liệu sử dụng tương đối lớn. Khi kích thước DN và chiều dày tăng, khối lượng inox tăng nhanh, khiến giá các loại mặt bích mù DN200, DN300 hoặc lớn hơn nhạy cảm hơn trước biến động của inox 316L.

Giá thành sản phẩm còn bao gồm chi phí cắt phôi, tiện bề mặt, khoan lỗ bulong, vận chuyển, nhập khẩu và lưu kho. Vì vậy, hàng đang có sẵn trong kho có thể vẫn giữ được mức giá cũ trong một khoảng thời gian ngắn, trong khi lô hàng nhập mới hoặc sản phẩm gia công theo bản vẽ thường phải tính theo mặt bằng giá nguyên liệu mới.

Trong giai đoạn thị trường biến động, báo giá mặt bích mù JIS 10K inox 316L thường chỉ có hiệu lực từ 5 đến 7 ngày. Khách hàng nên xác định sớm kích thước, chiều dày và số lượng cần sử dụng để chủ động ngân sách, kiểm tra hàng tồn kho và hạn chế phát sinh chi phí khi giá nguyên liệu tiếp tục tăng.

6. Địa chỉ cung cấp mặt bích mù JIS 10K inox trong giai đoạn giá biến động

Trong bối cảnh giá niken, molypden và inox 316L liên tục điều chỉnh, việc lựa chọn đơn vị cung cấp có nguồn hàng ổn định và báo giá minh bạch là yếu tố đặc biệt quan trọng. Giá mặt bích mù JIS 10K inox 316L có thể thay đổi theo từng lô nhập, nhất là với những kích thước lớn hoặc sản phẩm phải gia công theo yêu cầu.

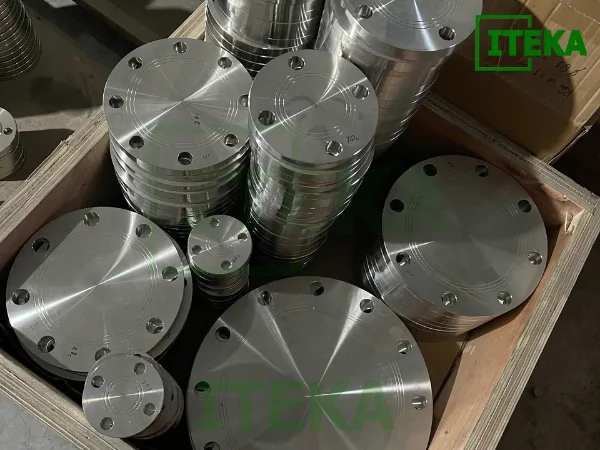

ITEKA cung cấp mặt bích mù JIS 10K bằng inox 304 và inox 316L với nhiều kích thước thông dụng. Đơn vị thường xuyên theo dõi biến động giá nguyên liệu, phụ phí hợp kim và chi phí nhập khẩu để cập nhật báo giá sát với tình hình thị trường.

Khách hàng đặt mua mặt bích mù JIS 10K tại ITEKA được hỗ trợ:

• Kiểm tra tình trạng hàng sẵn kho trước khi đặt mua.
• Xác nhận giá theo đúng vật liệu, kích thước, chiều dày và số lượng.
• Hỗ trợ đối chiếu tiêu chuẩn JIS 10K để tránh mua nhầm PN10 hoặc ANSI.
• Nhận gia công mặt bích mù theo bản vẽ hoặc kích thước thực tế.
• Cung cấp mặt bích mù inox 304 và inox 316L theo yêu cầu sử dụng.
• Hỗ trợ lựa chọn gioăng và bulong phù hợp với hệ thống.
• Cung cấp hóa đơn VAT, CO và CQ theo yêu cầu đơn hàng.
• Đóng gói cẩn thận và giao hàng trên toàn quốc.

Trong thời điểm giá inox 316L biến động nhanh, các sản phẩm đang có sẵn trong kho có thể vẫn áp dụng mức giá của lô nhập trước. Ngược lại, hàng nhập mới hoặc mặt bích gia công theo yêu cầu thường phải tính theo giá nguyên liệu tại thời điểm đặt hàng.

Vì vậy, khách hàng nên gửi sớm kích thước DN, chiều dày, vật liệu và số lượng cần mua để ITEKA kiểm tra tồn kho, xác nhận thời hạn báo giá và chủ động phương án cung cấp phù hợp với tiến độ công trình.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

7. Câu hỏi thường gặp về mặt bích mù JIS 10K inox

Vì sao giá mặt bích mù JIS 10K inox 316L tăng mạnh?
Giá sản phẩm tăng chủ yếu do inox 316L chứa hàm lượng niken và molypden cao. Khi giá hai kim loại này tăng, phụ phí hợp kim và giá inox 316L đầu vào cũng tăng theo. Bên cạnh đó, nguồn cung bị thu hẹp, chi phí nhập khẩu, vận chuyển và gia công tăng cũng tác động trực tiếp đến giá thành mặt bích.

Vì sao mặt bích mù inox 316L chịu ảnh hưởng giá nguyên liệu rõ hơn nhiều phụ kiện khác?
Mặt bích mù có kết cấu dạng đĩa đặc nên sử dụng lượng inox tương đối lớn. Kích thước DN và chiều dày càng cao thì khối lượng vật liệu càng lớn. Vì vậy, khi giá inox 316L tăng, mặt bích mù cỡ lớn thường có mức điều chỉnh giá rõ rệt hơn.

Giá mặt bích mù JIS 10K inox có tăng giống nhau ở mọi kích thước không?
Không. Mức biến động phụ thuộc vào khối lượng inox sử dụng cho từng sản phẩm. Mặt bích DN nhỏ dùng ít vật liệu nên mức tăng thường thấp hơn. Trong khi đó, mặt bích DN200, DN300 hoặc lớn hơn có khối lượng cao nên giá nhạy cảm hơn với biến động nguyên liệu.

Mặt bích mù inox 304 có tăng giá giống inox 316L không?
Giá inox 304 cũng chịu ảnh hưởng từ niken và chi phí sản xuất nhưng thường ít chịu tác động trực tiếp từ molypden. Do đó, trong giai đoạn giá molypden tăng mạnh, mặt bích inox 316L thường có mức biến động rõ hơn mặt bích inox 304.

Hàng có sẵn trong kho có giữ được mức giá cũ không?
Một số sản phẩm thuộc lô nhập trước có thể vẫn được áp dụng mức giá cũ trong thời gian ngắn. Tuy nhiên, mức giá thực tế còn phụ thuộc vào số lượng tồn kho, quy cách sản phẩm và chính sách bán hàng tại thời điểm khách hàng xác nhận đơn.

Vì sao báo giá mặt bích mù inox 316L thường có thời hạn ngắn?
Giá nguyên liệu, phụ phí hợp kim, tỷ giá và chi phí nhập khẩu có thể thay đổi nhanh. Vì vậy, báo giá thường chỉ có hiệu lực trong một khoảng thời gian nhất định để bảo đảm phù hợp với chi phí đầu vào tại thời điểm xác nhận đơn hàng.

Đơn hàng mặt bích mù gia công theo bản vẽ được tính giá như thế nào?
Giá gia công phụ thuộc vào mác inox, đường kính ngoài, chiều dày, số lượng lỗ bulong, yêu cầu bề mặt và số lượng đặt mua. Các đơn hàng này thường được tính theo giá vật liệu tại thời điểm khách hàng xác nhận sản xuất.

Có nên đặt mua sớm khi giá inox 316L đang tăng không?
Với công trình đã xác định rõ nhu cầu, việc đặt mua sớm giúp chủ động ngân sách, bảo đảm tiến độ và hạn chế rủi ro tăng giá ở các lô hàng mới. Điều này đặc biệt cần thiết với mặt bích mù kích thước lớn hoặc sản phẩm phải gia công riêng.

Làm thế nào để nhận báo giá mặt bích mù JIS 10K chính xác?
Khách hàng cần cung cấp tiêu chuẩn JIS 10K, kích thước DN, vật liệu inox 304 hoặc inox 316L, chiều dày, số lượng và yêu cầu chứng từ. Với mặt bích không theo quy cách thông dụng, nên gửi thêm bản vẽ hoặc hình ảnh kèm kích thước đo thực tế.

INOX TK có hỗ trợ kiểm tra tồn kho và giữ giá không?
INOX TK hỗ trợ kiểm tra tình trạng hàng theo từng kích thước và xác nhận thời hạn hiệu lực của báo giá. Việc giữ giá phụ thuộc vào số lượng hàng tồn kho, thời điểm xác nhận đơn hàng và điều kiện thanh toán của từng đơn.
