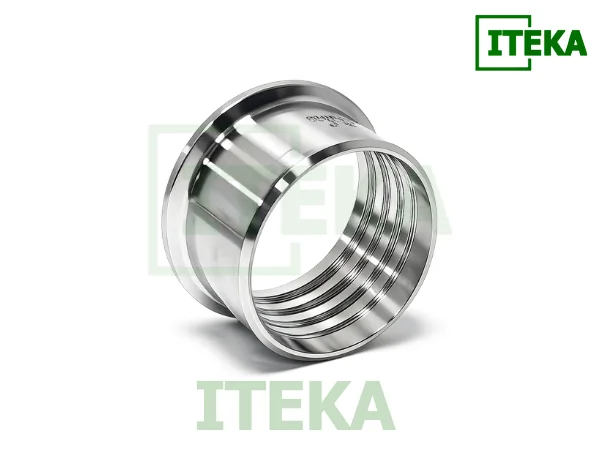

1. Clamp nong inox vi sinh là gì?
Clamp nong inox vi sinh là dạng đầu nối clamp dùng trong hệ thống đường ống inox vi sinh, được thiết kế với phần đầu nong mở rộng để tạo mặt kết nối cho cùm clamp. Khác với clamp hàn thông thường, loại này được tạo hình theo kiểu nong đầu ống hoặc đầu ferrule, giúp hạn chế thao tác hàn tại vị trí lắp đặt và tạo mối nối tháo lắp nhanh.
Sản phẩm thường được làm từ inox 304 hoặc inox 316L, có bề mặt nhẵn sạch và khả năng chống ăn mòn tốt. Nhờ thiết kế gọn, dễ kết nối và dễ tháo rời, clamp nong inox vi sinh phù hợp với các hệ thống cần độ kín tốt, dễ vệ sinh và hạn chế điểm đọng lưu chất tại vị trí kết nối.
Clamp nong inox vi sinh là gì?2. Vì sao gọi là clamp nong?
Clamp nong được gọi theo chính cách tạo hình của phần đầu kết nối. “Nong” ở đây hiểu là phần đầu ống hoặc đầu ferrule được mở rộng ra theo biên dạng clamp, tạo thành mặt tiếp xúc để lắp với gioăng vi sinh và cùm clamp. Vì vậy, điểm nhận biết quan trọng của clamp nong không nằm ở cùm clamp bên ngoài, mà nằm ở phần đầu kết nối đã được nong rộng để tạo mối nối clamp.
Khác với clamp hàn thông thường, clamp nong không phụ thuộc vào việc hàn ferrule trực tiếp tại vị trí lắp đặt. Phần đầu nối đã được tạo hình sẵn theo dạng nong, giúp hạn chế thao tác hàn tại công trình, giảm ảnh hưởng nhiệt lên đầu ống và giữ cho khu vực kết nối gọn hơn. Điều này đặc biệt có ý nghĩa trong hệ thống inox vi sinh, nơi mối nối cần sạch, kín và thuận tiện cho việc tháo lắp vệ sinh.
Khi đưa vào sử dụng, clamp nong vẫn cần kết hợp với gioăng vi sinh và cùm clamp để tạo thành mối nối hoàn chỉnh. Gioăng đảm nhiệm vai trò làm kín, còn cùm clamp siết giữ hai mặt clamp lại với nhau. Chính sự kết hợp giữa đầu nong, gioăng và cùm clamp giúp hệ thống vừa đảm bảo độ kín, vừa dễ tháo rời khi cần kiểm tra, vệ sinh hoặc thay thế phụ kiện.

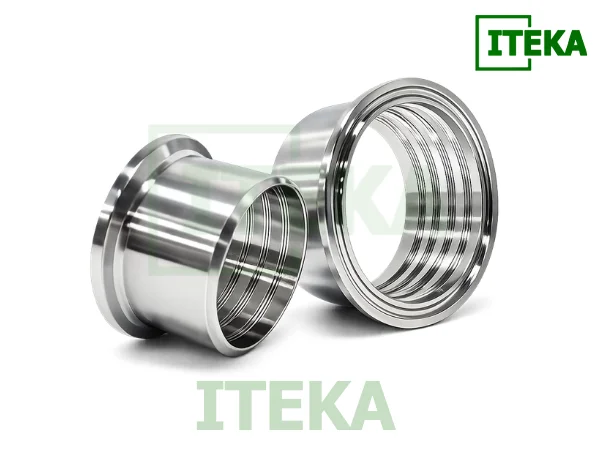

3. Ưu điểm vượt trội của clamp nong inox vi sinh
Clamp nong inox vi sinh được sử dụng ngày càng nhiều nhờ khả năng thi công nhanh, mối nối gọn và thuận tiện trong quá trình vệ sinh hệ thống. So với kiểu ferrule hàn truyền thống, loại phụ kiện này giúp tối ưu đáng kể cho các hệ thống cần tháo lắp thường xuyên.
- Không cần hàn: Clamp nong giúp tạo đầu kết nối clamp mà không cần hàn ferrule trực tiếp vào đường ống. Điều này giúp giảm thời gian thi công, hạn chế ảnh hưởng nhiệt lên đầu ống và giảm chi phí lắp đặt.
- Dễ tháo lắp: Khi kết hợp với gioăng và cùm clamp, mối nối có thể tháo rời nhanh chóng để vệ sinh, kiểm tra hoặc thay thế phụ kiện mà không cần cắt ống hay hàn lại.
- Độ kín cao: Mối nối clamp sử dụng gioăng vi sinh kết hợp lực siết đồng đều từ cùm clamp giúp đảm bảo độ kín tốt, hạn chế rò rỉ lưu chất trong quá trình vận hành.
- Thi công gọn hơn: Clamp nong giúp khu vực kết nối gọn và liền hơn so với kiểu hàn ferrule truyền thống, đồng thời giảm bớt thao tác xử lý mối hàn sau khi lắp đặt.
- Ứng dụng linh hoạt: Sản phẩm phù hợp với nhiều hệ thống inox vi sinh như đường ống vi sinh, nắp bồn tank, cụm van inox vi sinh và các dây chuyền cần tháo lắp vệ sinh định kỳ.
Ưu điểm vượt trội của clamp nong inox vi sinh4. Clamp nong khác gì so với clamp hàn thông thường?
Clamp nong và clamp hàn thông thường nhìn bên ngoài khá giống nhau vì đều sử dụng cùm clamp và gioăng vi sinh để tạo độ kín. Tuy nhiên, điểm khác biệt nằm ở cách tạo đầu kết nối với đường ống inox.
| Tiêu chí | Clamp nong inox vi sinh | Clamp hàn |
|---|---|---|
| Đầu nối với ống | Nong trực tiếp | Hàn ferrule |
| Thi công | Gọn, nhanh | Cần hàn và xử lý mối hàn |
| Ảnh hưởng nhiệt | Không có | Có |
| Độ thẩm mỹ | Liền và gọn hơn | Phụ thuộc mối hàn |
| Bảo trì | Thuận tiện | Phổ biến hơn |
| Mức độ sử dụng | Ít phổ biến hơn | Dùng nhiều hơn |
Clamp nong phù hợp với các vị trí cần thi công nhanh, hạn chế hàn và muốn giữ phần kết nối gọn hơn. Trong khi đó, clamp thường vẫn là kiểu kết nối phổ biến nhất trong các hệ thống inox vi sinh nhờ dễ tìm và phù hợp với nhiều kiểu lắp đặt khác nhau.
5. Hướng dẫn lắp đặt clamp nong inox vi sinh
Clamp nong inox vi sinh được lắp bằng cách nong đầu ferrule vào đường ống, sau đó sử dụng gioăng và cùm clamp để tạo thành mối nối kín. Quá trình lắp đặt cần thực hiện đúng kích thước và đúng lực ép để tránh tình trạng lỏng đầu nong hoặc rò rỉ tại vị trí kết nối.
- Bước 1 – Chuẩn bị đầu ống: Đầu ống inox cần được cắt phẳng, không méo và làm sạch trước khi lắp clamp nong. Nếu đầu ống bị móp hoặc lệch tâm, phần ferrule sẽ khó nong đều và ảnh hưởng đến độ kín.
- Bước 2 – Nong ferrule vào đầu ống: Đưa clamp nong vào đầu ống rồi sử dụng dụng cụ nong phù hợp để ép và mở rộng phần ferrule bám chặt vào thành ống. Đây là bước quan trọng nhất vì quyết định độ chắc chắn của đầu clamp sau khi lắp.
- Bước 3 – Kiểm tra đầu clamp sau khi nong: Sau khi hoàn thiện, cần kiểm tra lại phần đầu clamp có bị lệch, méo hoặc nong không đều hay không. Mặt clamp phải phẳng để ép kín gioăng khi sử dụng.
- Bước 4 – Lắp gioăng và cùm clamp: Đặt gioăng vi sinh giữa hai mặt clamp, sau đó dùng cùm clamp siết đều để tạo độ kín cho mối nối. Không nên siết lệch hoặc siết quá mạnh vì có thể làm lệch gioăng.
- Bước 5 – Kiểm tra độ kín: Sau khi lắp hoàn chỉnh, nên test áp hoặc kiểm tra rò rỉ trước khi đưa hệ thống vào vận hành chính thức.
Hướng dẫn lắp đặt clamp nong inox vi sinh6. Hạn chế cần biết trước khi chọn clamp nong
Clamp nong inox vi sinh có ưu điểm là lắp đặt nhanh và hạn chế thao tác hàn ferrule vào đầu ống, nhưng vẫn có một số điểm cần cân nhắc trước khi sử dụng. Đây không phải là loại phụ kiện thay thế hoàn toàn cho clamp hàn trong mọi hệ thống, mà phù hợp hơn với những vị trí có yêu cầu lắp đặt riêng.
- Cần chọn đúng kích thước ống: Clamp nong phải khớp với đường kính ống và tiêu chuẩn kết nối đang sử dụng. Nếu chọn sai size, phần đầu nong có thể không lắp vừa, bị lệch tâm hoặc không đảm bảo độ kín khi kết hợp với gioăng và cùm clamp.
- Phụ thuộc vào độ chính xác khi nong: Phần đầu kết nối cần được nong đều, đúng biên dạng và không bị méo. Nếu thao tác nong không chuẩn, mặt clamp có thể ép gioăng không đều, dẫn đến rò rỉ hoặc khó siết kín.
- Cần dụng cụ và tay nghề phù hợp: Việc nong đầu clamp không nên làm thủ công tùy tiện. Cần có dụng cụ nong đúng kích thước và người thực hiện phải kiểm soát được độ đồng tâm, độ phẳng của mặt clamp sau khi nong.
- Ít phổ biến hơn clamp hàn: So với ferrule clamp hàn thông thường, clamp nong không phải loại được dùng đại trà ở mọi hệ thống. Vì vậy, khi thay thế hoặc đặt mua cần kiểm tra kỹ mẫu thực tế để tránh nhầm với clamp thường.
- Không phù hợp với mọi vị trí lắp đặt: Clamp nong phù hợp với các vị trí cần giảm thao tác hàn hoặc cần thi công gọn. Với hệ thống đã thiết kế cố định theo ferrule hàn tiêu chuẩn, nên cân nhắc kỹ trước khi thay đổi để tránh sai lệch kích thước hoặc không đồng bộ phụ kiện.
Hạn chế cần biết trước khi chọn clamp nong7. Kích thước clamp nong inox vi sinh
Clamp nong inox vi sinh được sản xuất với nhiều kích thước khác nhau để phù hợp với các tiêu chuẩn đường ống vi sinh phổ biến như inch size và metric size. Việc lựa chọn đúng kích thước không chỉ giúp lắp đặt chính xác mà còn đảm bảo độ kín, độ đồng tâm và khả năng tháo lắp ổn định trong quá trình vận hành.
Kích thước clamp nong inox vi sinh| INCH SIZE | METRIC SIZE | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|
| 1″ | 25.4 | 29.5 | 25.5 | 43.5 | 50.5 | 19.1 | 2.85 |
| 1 1/4″ | 31.8 | 36.5 | 31.9 | 43.5 | 50.5 | 28.65 | 2.85 |
| 1 1/2″ | 38.1 | 42.6 | 38.2 | 43.5 | 50.5 | 28.6 | 2.85 |
| 2″ | 50.8 | 55.7 | 50.9 | 56.5 | 64 | 33.3 | 2.85 |
| 2 1/2″ | 63.5 | 68.8 | 63.6 | 70.5 | 77.5 | 34.9 | 2.85 |
| 3″ | 76.2 | 81.9 | 76.3 | 83.5 | 91 | 36.5 | 2.85 |
| 4″ | 101.6 | 108.1 | 101.7 | 110 | 119 | 38.1 | 2.85 |
8. FAQ – Câu hỏi thường gặp
Clamp nong inox vi sinh có cần dùng thêm gioăng không?
Có. Clamp nong chỉ là phần đầu kết nối clamp, khi lắp đặt vẫn cần kết hợp với gioăng vi sinh và cùm clamp để tạo thành mối nối kín hoàn chỉnh.
Clamp nong có thay thế hoàn toàn clamp hàn được không?
Không hoàn toàn. Clamp nong phù hợp với các vị trí cần thi công nhanh hoặc hạn chế hàn, còn clamp hàn vẫn được sử dụng phổ biến trong nhiều hệ thống inox vi sinh tiêu chuẩn.
Clamp nong inox vi sinh dùng được cho loại ống nào?
Sản phẩm thường dùng cho các hệ thống ống inox vi sinh theo tiêu chuẩn DIN, SMS, ISO hoặc 3A. Khi lựa chọn cần kiểm tra đúng kích thước và tiêu chuẩn kết nối.
Clamp nong inox vi sinh thường làm bằng vật liệu gì?
Phổ biến nhất là inox 304 và inox 316L. Inox 304 dùng cho nhiều hệ thống thông dụng, còn inox 316L phù hợp hơn với môi trường yêu cầu chống ăn mòn cao.
Clamp nong có tháo lắp nhiều lần được không?
Có. Đây là ưu điểm lớn của kết nối clamp. Người dùng có thể tháo lắp để vệ sinh, kiểm tra hoặc thay gioăng mà không cần cắt hay hàn lại đường ống.
10. Mua clamp nong inox vi sinh tại ITEKA
Clamp nong inox vi sinh là phụ kiện ảnh hưởng trực tiếp đến độ kín, độ sạch và khả năng tháo lắp của hệ thống đường ống vi sinh. Vì vậy, việc lựa chọn đúng kích thước, đúng tiêu chuẩn và đúng chất lượng gia công là rất quan trọng.
ITEKA cung cấp clamp nong inox vi sinh với đầy đủ kích thước và tiêu chuẩn phổ biến như DIN, SMS, ISO và 3A. Sản phẩm được gia công từ inox 304 hoặc inox 316L, bề mặt nhẵn sạch, độ hoàn thiện cao và phù hợp với nhiều hệ thống đường ống inox vi sinh, bồn tank và cụm van vi sinh.
Ngoài clamp nong inox vi sinh, ITEKA còn cung cấp đầy đủ ống inox vi sinh, van vi sinh, phụ kiện clamp, gioăng vi sinh và các thiết bị dùng cho hệ thống CIP. Khách hàng được hỗ trợ tư vấn kỹ thuật, CO-CQ đầy đủ, hóa đơn VAT và giao hàng toàn quốc.
