Bộ điều khiển khí nén AT

MỤC LỤC

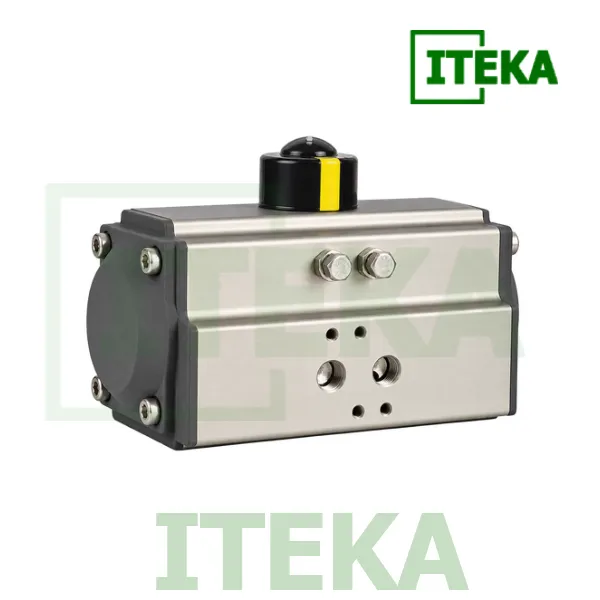

1. Bộ điều khiển khí nén AT là gì?

Bộ điều khiển khí nén AT (còn gọi là đầu khí nén AT hoặc củ khí nén AT) là thiết bị truyền động sử dụng áp lực khí nén để điều khiển van đóng mở tự động, thay thế cho thao tác vận hành bằng tay. Thiết bị được ứng dụng trên nhiều dòng van công nghiệp và van inox vi sinh, đáp ứng nhu cầu tự động hóa trong các hệ thống sản xuất có điều kiện làm việc khác nhau.

Bộ điều khiển AT có hai phiên bản chính là tác động đơn và tác động kép, khác nhau về cơ chế sử dụng khí nén để thực hiện quá trình đóng mở. Khi kết hợp với van điện từ và các thiết bị điều khiển, sản phẩm cho phép vận hành van từ xa, đồng bộ quá trình đóng mở và giảm thao tác thủ công.

Nhờ khả năng vận hành linh hoạt và dễ tích hợp vào hệ thống tự động hóa, bộ điều khiển khí nén AT được sử dụng trong các ngành xử lý nước, thực phẩm, đồ uống, dược phẩm, hóa chất và nhiều lĩnh vực sản xuất công nghiệp khác.

2. Cấu tạo của bộ điều khiển khí nén AT

Bộ điều khiển khí nén AT có cấu tạo gồm thân hợp kim nhôm, hai piston, trục truyền động, cụm lò xo hồi vị, hệ thống gioăng làm kín và các chi tiết liên kết. Các bộ phận được lắp ghép bên trong thân, sử dụng cơ cấu thanh răng – bánh răng để chuyển đổi chuyển động của piston thành chuyển động quay của trục truyền động.

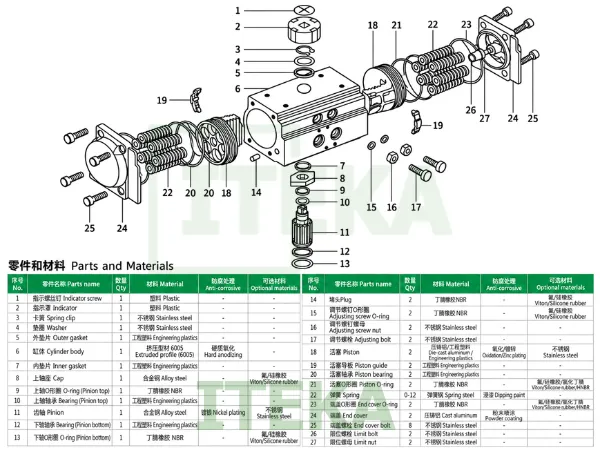

Để quan sát rõ hơn cấu tạo của bộ điều khiển khí nén AT, có thể tham khảo bản vẽ tháo rời và bảng danh mục linh kiện bên dưới. Hình ảnh thể hiện 27 nhóm chi tiết, được đánh số tương ứng với tên gọi, số lượng, vật liệu chế tạo và phương pháp xử lý bề mặt theo catalogue của nhà sản xuất.

Điểm khác biệt về cấu tạo giữa hai phiên bản nằm ở cụm lò xo hồi vị. Bộ điều khiển AT tác động kép không sử dụng lò xo, trong khi phiên bản tác động đơn được trang bị các cụm lò xo ở hai phía piston để tạo lực hồi vị khi khí nén được xả ra.

3. Thông số kỹ thuật của bộ điều khiển khí nén AT

3.1. Thông số kỹ thuật

Bộ điều khiển khí nén AT được sản xuất với nhiều model và mức mô-men xoắn khác nhau, phù hợp với yêu cầu đóng mở tự động của các loại van công nghiệp. Theo catalogue, thiết bị có các thông số kỹ thuật cơ bản như sau:

Tên sản phẩm: Bộ điều khiển khí nén AT
Vật liệu thân: Hợp kim nhôm
Phân loại: Tác động đơn (Spring Return) và tác động kép (Double Acting)
Áp suất khí cấp: 3–8 bar
Môi chất vận hành: Khí nén khô hoặc khí không ăn mòn, có hoặc không có bôi trơn
Kích thước hạt tạp chất: Nhỏ hơn 30 µm
Nhiệt độ làm việc tiêu chuẩn: -20°C đến +80°C
Phiên bản nhiệt độ thấp: -40°C đến +80°C
Phiên bản nhiệt độ cao: -20°C đến +160°C
Góc quay: 90°
Phạm vi điều chỉnh hành trình: ±5° tại vị trí 0° và 90°
Xuất xứ: Trung Quốc

3.2. Bảng kích thước

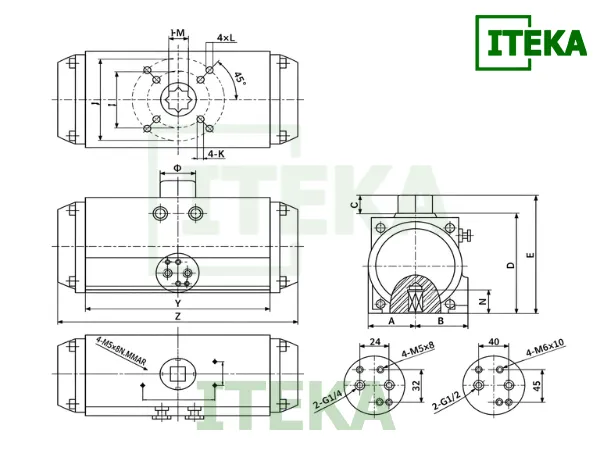

*Bản vẽ kỹ thuật bộ điều khiển khí nén AT*

Bộ điều khiển khí nén AT được sản xuất với nhiều kích thước khác nhau, từ AT32 đến AT270, phù hợp với từng yêu cầu về mô-men xoắn và kết cấu lắp ghép của van. Mỗi model có kích thước thân, vị trí lỗ bắt bu lông, đầu nối trục và cổng cấp khí riêng, được thể hiện trên bản vẽ kỹ thuật của nhà sản xuất.

Model: Mã bộ điều khiển từ AT32 đến AT270.
DA/SR: Tác động kép (Double Acting) hoặc tác động đơn có lò xo hồi vị (Spring Return).
A, B, C, D, E, G, H, I, J, K, L, M, N, Z, t: Các kích thước và thông số lắp ghép tương ứng với vị trí ký hiệu trên bản vẽ kỹ thuật.
F03, F05, F07, F10, F12, F16: Mã kích thước mặt bích gá lắp theo tiêu chuẩn ISO 5211.
M5×8, M6×10, M8×12…: Quy cách lỗ ren và chiều sâu ren thể hiện trong bản vẽ.
Air Supply: Kích thước ren cổng cấp khí nén, chẳng hạn G1/8 hoặc G1/4.

Model	A	B	C	D	E	G	H	I	J	K	L	M	N	Z	t	Cổng khí
AT32	22.5	22.5	20	45	70	30	50	–	F03	–	M5×8	9×9	15	110	34	G1/8
AT40	35	35	20	56	85	30	50	–	F03	–	M5×8	9×9	15	115	34	G1/8
AT52	30	41	20	72	98	30	80	F03	F05	M5×8	M6×10	11×11	15	150	34	G1/4
AT63	36	46	20	89	115	30	80	F05	F07	M6×10	M8×12	14×14	15	175	34	G1/4
AT75	42	52	20	100	127	30	80	F05	F07	M6×10	M8×12	14×14	15	190	34	G1/4
AT83	46	55	20	109	135	30	80	F05	F07	M6×10	M8×12	14×14	15	215	34	G1/4
AT92	51	57.5	20	117	143	30	80	F05	F07	M6×10	M8×12	17×17	17	255	41	G1/4
AT105	58	64	20	134	161	30	80	F07	F10	M8×12	M10×16	22×22	25	278	41	G1/4
AT115	64.5	74.5	40	145	185	30	80	F07	F10	M8×12	M10×16	22×22	25	310	62	G1/4
AT125	67.5	70	30	157	195	30	80	F07	F10	M8×12	M10×16	22×22	25	310	62	G1/4
AT140	76	77	30	174	193	30	130	F10	F12	M10×16	M12×20	27×27	30	310	62	G1/4
AT160	86.5	87.5	30	199	218	30	130	F10	F12	M10×16	M12×20	27×27	30	400	62	G1/4
AT190	103	103	30	233	263	30	130	F10	F12	M10×16	M12×20	36×36	34	456	62	G1/4
AT210	113	113	30	257	287	30	130	–	F12	–	M12×20	36×36	34	525	79	G1/4
AT240	129	129	30	293	323	30	130	–	F16	–	M20×24	36×36	34	535	79	G1/4
AT270	146	146	30	333	363	30	130	–	F16	–	M20×24	46×46	52	595	79	G1/4

4. Nguyên lý hoạt động của bộ điều khiển khí nén AT

Bộ điều khiển khí nén AT hoạt động dựa trên cơ cấu thanh răng – bánh răng, giúp chuyển đổi chuyển động tịnh tiến của hai piston thành chuyển động quay của trục truyền động. Khi hai piston dịch chuyển theo hai hướng ngược nhau, thanh răng trên piston tác động lên bánh răng trung tâm, làm trục quay một góc 90° để điều khiển van đóng hoặc mở.

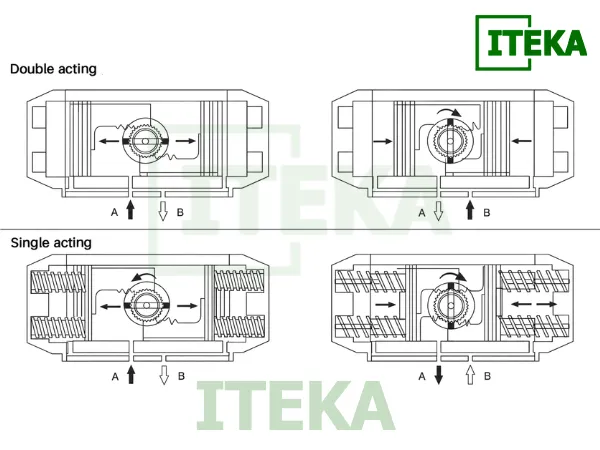

*Nguyên lý hoạt động bộ điều khiển khí nén AT*

4.1. Nguyên lý hoạt động của bộ điều khiển khí nén AT tác động kép

Bộ điều khiển khí nén AT tác động kép sử dụng áp lực khí nén để thực hiện cả hai quá trình đóng và mở van. Việc thay đổi chiều quay của trục truyền động được thực hiện bằng cách cấp khí luân phiên vào cổng A và cổng B.

Quá trình mở van: Khí nén được cấp vào cổng A, tạo áp lực đẩy hai piston dịch chuyển ra hai phía của thân bộ điều khiển. Thanh răng trên piston làm bánh răng trung tâm quay ngược chiều kim đồng hồ, truyền chuyển động đến trục van để mở van. Đồng thời, khí trong hai khoang ngoài piston được xả ra qua cổng B.
Quá trình đóng van: Khí nén được cấp vào cổng B, đẩy hai piston dịch chuyển vào giữa thân bộ điều khiển. Thanh răng làm bánh răng trung tâm quay theo chiều kim đồng hồ để đóng van. Khí trong khoang giữa hai piston được xả ra qua cổng A.

Ở phiên bản tác động kép, cả hai chiều đóng và mở van đều sử dụng áp lực khí nén, không có lò xo tham gia vào quá trình hồi vị.

4.2. Nguyên lý hoạt động của bộ điều khiển khí nén AT tác động đơn

Bộ điều khiển khí nén AT tác động đơn sử dụng khí nén để mở van và lực đàn hồi của lò xo để đóng van theo cấu hình tiêu chuẩn trong catalogue. Các cụm lò xo được bố trí ở hai phía ngoài piston, có nhiệm vụ tạo lực hồi vị khi nguồn khí điều khiển bị mất.

Quá trình mở van: Khí nén được cấp vào cổng A, đẩy hai piston dịch chuyển ra hai phía và đồng thời nén các cụm lò xo hồi vị. Thanh răng làm bánh răng trung tâm quay ngược chiều kim đồng hồ để mở van. Trong quá trình này, khí ở hai khoang ngoài piston được xả ra qua cổng B.
Quá trình đóng van: Khi ngừng cấp khí, các lò xo hồi vị đẩy hai piston dịch chuyển vào giữa thân bộ điều khiển. Thanh răng làm bánh răng trung tâm quay theo chiều kim đồng hồ để đóng van. Khí trong khoang giữa hai piston được xả ra qua cổng A.

So sánh nhanh bộ điều khiển khí nén AT tác động đơn và tác động kép

Bảng dưới đây giúp bạn dễ dàng nhận biết sự khác biệt giữa hai loại bộ điều khiển khí nén AT, từ đó lựa chọn phù hợp với nhu cầu sử dụng thực tế:

Tiêu chí	Đầu khí nén tác động kép	Đầu khí nén tác động đơn
Cơ chế hoạt động	Điều khiển bằng khí nén cả hai chiều	Một chiều khí nén, một chiều lò xo hồi vị
Khi mất khí	Không tự hồi vị, có thể giữ trạng thái hiện tại tùy điều kiện	Tự động về trạng thái an toàn khi khí được xả (fail-safe)
Lực đầu ra	Thường mạnh hơn ở cùng kích thước và áp suất khí cấp	Mô-men khí nén giảm do phải thắng lực lò xo
Mức độ an toàn	Phụ thuộc hệ thống điều khiển	Có khả năng hồi vị khi xảy ra sự cố mất khí
Chi phí	Thường thấp hơn do không có cụm lò xo	Thường cao hơn do có thêm cụm lò xo hồi vị
Ứng dụng	Dây chuyền sản xuất, hệ thống vận hành liên tục	Hệ thống hơi, hóa chất và các vị trí van yêu cầu hồi vị an toàn

5. Bảng mô-men xoắn của bộ điều khiển khí nén AT

Mô-men xoắn là thông số quan trọng để xác định khả năng đóng mở van của bộ điều khiển khí nén AT, được tính bằng đơn vị Nm (Newton-mét). Giá trị này thay đổi theo kích thước bộ truyền động, áp suất khí cấp và số lượng lò xo hồi vị đối với loại tác động đơn.

Bộ điều khiển khí nén AT có hai bảng mô-men riêng biệt cho loại tác động kép (Double Acting) và loại tác động đơn (Spring Return). Việc đối chiếu đúng bảng giúp lựa chọn model có đủ lực để vận hành van trong điều kiện làm việc thực tế.

5.1. Bảng mô-men xoắn bộ điều khiển khí nén AT tác động kép

Bộ điều khiển khí nén AT tác động kép sử dụng khí nén để tạo mô-men xoắn cho cả hai chiều đóng và mở van. Khi áp suất khí cấp tăng, mô-men đầu ra của cùng một model cũng tăng tương ứng.

Bảng dưới đây thể hiện mô-men xoắn đầu ra của bộ điều khiển khí nén AT tác động kép theo từng model và áp suất khí cấp từ 2 đến 8 bar. Đơn vị mô-men xoắn là Nm (Newton-mét).

Model	2 bar	3 bar	4 bar	5 bar	6 bar	7 bar	8 bar
AT32D	3.1	4.7	6.2	7.8	9.4	11	12.5
AT52D	8.5	12.7	17	21.2	25.5	29.7	34
AT63D	15	22.5	30	37.5	44.9	52.4	59.7
AT75D	21	31.8	42.4	53	63.6	74.2	84.8
AT83D	32.5	48.7	65	81.2	97.4	113.7	130
AT92D	46.5	69.8	93	116.3	140	162.9	186
AT105D	69.3	104	138.5	173.2	207.8	242.5	277
AT115D	95	129	172	215	258	301	344
AT125D	108	162	216	270	324	378	432
AT140D	184.7	277	369.5	461.8	554	646.5	739
AT160D	281.5	422	563	704	844	985	1126
AT190D	453	680	907	1135	1361	1587	1814
AT210D	554	831	1108	1384	1662	1939	2216
AT240D	814	1221	1628	2035	2442	2849	3256
AT270D	1236	1854	2472	3090	3708	4326	4944

5.2. Bảng mô-men xoắn bộ điều khiển khí nén AT tác động đơn

a. Bộ điều khiển khí nén AT tác động đơn (AT52SR–AT75SR)

Model	Số lò xo	Mô-men xoắn do khí nén tạo ra (Nm)												Mô-men hồi vị của lò xo (Nm)
		3 bar		4 bar		5 bar		6 bar		7 bar		8 bar		Mô-men hồi vị của lò xo (Nm)
		0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°
AT52SR	5	8.8	7.3	13.0	11.6									5.4	4.0
	6	8.0	6.3	12.2	10.5	16.5	14.8							6.5	4.7
	7	8.2	5.2	11.5	9.4	15.7	13.7	20.0	17.9					7.6	5.5
	8	6.4	4.1	10.7	8.3	14.9	12.6	19.2	16.8	23.4	21.1			8.6	6.3
	9			9.9	7.3	14.1	11.5	18.4	15.8	22.6	20.0	26.9	24.3	9.7	7.1
	10			9.1	6.2	13.3	10.4	17.6	14.7	21.8	18.9	26.1	23.2	10.8	7.9
	11					12.5	9.4	16.8	13.6	21.0	17.9	25.3	22.1	11.9	8.7
	12					11.8	8.3	16.0	12.5	20.3	16.8	24.5	21.0	13.0	9.5
AT63SR	5	15.7	12.5	23.1	20.0									9.9	6.8
	6	14.3	10.5	21.8	18.0	29.3	25.5							11.9	8.1
	7	13.0	8.5	20.4	16.0	27.9	23.5	35.4	31.0					13.9	9.5
	8	11.6	6.5	19.1	14.0	26.6	21.5	34.0	29.0	41.5	36.5			15.9	10.8
	9			17.7	12.0	25.2	19.5	32.7	27.0	40.2	34.5	47.6	42.0	17.9	12.2
	10			16.4	10.0	23.8	17.5	31.3	25.0	38.8	32.5	46.3	40.0	19.9	13.6
	11					22.5	15.5	30.0	23.0	37.5	30.5	44.9	38.0	21.9	14.9
	12					21.1	13.5	28.6	21.0	36.1	28.5	43.6	36.0	23.9	16.3
AT75SR	5	27.0	21.6	39.3	34.0									15.5	10.2
	6	24.9	18.5	37.3	30.9	49.7	43.3							18.6	12.2
	7	22.9	15.5	35.3	27.8	47.6	40.2	60.0	52.6					21.7	14.2
	8	20.9	12.4	33.2	24.7	45.6	37.1	58.0	49.5	70.4	61.8			24.8	16.2
	9			31.2	21.6	43.6	34.0	56.0	46.4	68.3	58.7	80.7	71.1	27.8	18.3
	10			29.2	18.5	41.6	30.9	53.9	43.3	66.3	55.7	78.8	68.0	30.9	20.3
	11					39.5	27.8	51.9	40.2	64.3	52.6	76.6	64.9	34.0	22.3
	12					37.5	24.7	49.9	37.1	62.2	49.5	74.6	61.8	37.1	24.4

b. Bộ điều khiển khí nén AT tác động đơn (AT83S–AT140S)

Model	Số lò xo	Mô-men xoắn do khí nén tạo ra (Nm)												Mô-men hồi vị lò xo (Nm)
		3 bar		4 bar		5 bar		6 bar		7 bar		8 bar		Mô-men hồi vị lò xo (Nm)
		0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°
AT83S	5	33.8	27.2	50.1	43.4									21.5	14.9
	6	30.9	22.9	47.1	39.1	63.3	55.3							25.8	17.8
	7	27.9	18.6	44.1	34.8	60.4	51.0	76.6	67.3					30.1	20.8
	8	24.9	14.3	41.2	30.5	57.4	46.7	73.6	63.0	89.9	79.2			34.4	23.8
	9			38.2	26.2	54.4	42.4	70.7	58.7	86.9	74.9	103.1	91.1	38.7	26.7
	10			35.2	21.9	51.5	38.1	67.7	54.4	83.9	70.6	100.2	86.8	43.0	29.7
	11					48.5	33.8	64.7	50.1	81.0	66.3	97.2	82.5	47.3	32.7
	12					45.5	29.5	61.8	45.8	78.0	62.0	94.2	78.2	51.6	35.6
AT92S	5	48.0	39.5	71.3	62.8									30.3	21.8
	6	43.7	33.5	66.9	56.7	90.2	80.0							35.6	26.1
	7	39.3	27.4	62.6	50.7	85.8	73.9	109.1	97.2					42.4	30.5
	8	34.9	21.4	58.2	44.6	81.5	67.9	104.7	91.2	128.0	114.4			48.4	34.9
	9			53.8	38.6	77.1	61.8	100.4	85.1	123.6	108.4	146.9	131.6	54.5	39.2
	10			49.5	32.5	72.8	55.8	96.0	79.0	119.3	102.3	142.6	125.6	60.6	43.6
	11					68.4	49.7	91.7	73.0	114.9	96.3	138.2	119.5	66.6	47.9
	12					64.0	43.7	87.3	66.9	110.6	90.2	133.8	113.5	72.7	52.3
AT105S	5	64.6	57.7	99.2	92.4									46.2	39.3
	6	56.7	48.5	91.4	83.1	126.0	117.8							55.4	47.2
	7	48.9	39.3	83.5	73.9	118.2	108.5	152.8	143.2					64.6	55.0
	8	41.0	30.0	75.7	64.7	110.3	99.3	144.9	133.9	179.6	168.6			73.9	62.9
	9			67.8	55.4	102.4	90.1	137.1	124.7	171.7	159.3	206.3	194.0	83.1	70.7
	10			59.9	46.2	94.6	80.8	129.2	115.5	163.9	150.1	198.5	184.7	92.3	78.6
	11					86.7	71.6	121.4	106.2	156.0	140.9	190.6	175.5	101.6	86.5
	12					78.9	62.4	113.5	97.0	148.1	131.6	182.8	166.3	110.8	94.3
AT115S	5	81.4	51.3	124.4	94.3	167.4	137.3							77.7	47.6
	6	71.8	35.8	114.8	78.8	157.8	121.8							93.2	57.2
	7	62.3	20.0	105.3	63.0	148.3	106.0	191.3	149.0					109.0	66.7
	8			95.8	48.0	138.8	91.0	181.8	134.0	224.8	177.0			124.0	76.2
	9			86.3	32.0	129.3	75.0	172.3	118.0	215.3	161.0	258.3	204.0	140.0	85.7
	10					119.7	60.0	162.7	103.0	205.7	146.0	248.7	189.0	155.0	95.3
	11					110.0	44.0	153.0	87.0	196.0	130.0	239.0	173.0	171.0	105.0
	12							144.0	72.0	187.0	115.0	230.0	158.0	186.0	114.0
AT125S	5	131	104	192	166									80	53
	6	120	88	182	150	243	211							96	64
	7	110	72	171	134	232	195	294	257					112	74
	8	99	56	161	118	222	179	283	241	345	302			128	85
	9			150	102	211	163	273	225	334	286	395	347	144	96
	10			139	86	201	147	262	209	323	270	385	331	160	105
	11					190	131	251	193	313	254	374	315	175	117
	12					179	115	241	177	302	238	363	299	191	127
AT140S	5	188	144	280	236									133	89
	6	170	117	263	209	355	302							160	107
	7	152	90	245	183	337	275	430	368					187	125
	8	135	64	227	156	319	249	412	341	504	433			213	142

c. Bộ điều khiển khí nén AT tác động đơn (AT140S–AT270S)

Model	Số lò xo	Mô-men xoắn do khí nén tạo ra (Nm)												Mô-men hồi vị lò xo (Nm)
		3 bar		4 bar		5 bar		6 bar		7 bar		8 bar		Mô-men hồi vị lò xo (Nm)
		0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°
AT140S	9			209	129	302	222	394	314	486	407	579	499	240	160
	10			191	103	284	195	376	288	469	380	561	472	267	178
	11					266	169	358	261	451	353	543	446	293	196
	12					248	142	341	234	433	327	525	419	320	214
AT160S	5	286	222	427	362									201	136
	6	259	182	400	322	541	463							241	163
	7	232	141	373	282	513	423	654	564					281	190
	8	205	101	345	242	486	383	627	524	768	664			321	218
	9			318	202	459	343	600	483	741	624	881	765	361	245
	10			291	162	432	303	573	443	713	584	854	725	401	272
	11					405	263	545	403	686	544	827	685	441	299
	12					377	222	518	363	659	504	800	645	481	326
AT190S	5	448	332	675	559									349	232
	6	402	262	629	489	856	716							418	278
	7	356	192	582	419	809	646	1036	873					488	325
	8	309	123	536	350	763	576	990	803	1217	1030			558	371
	9			490	280	717	507	943	733	1170	960	1397	1187	627	418
	10			443	210	670	437	897	664	1124	891	1351	1117	697	464
	11					624	367	851	594	1077	821	1304	1048	767	510
	12					577	297	804	524	1031	751	1258	978	837	557
AT210S	5	638	468	950	780									467	297
	6	579	375	890	687	1202	998							560	356
	7	519	282	831	593	1143	905	1455	1217					654	416
	8	460	188	772	500	1083	812	1395	1123	1707	1435			747	475
	9			712	407	1024	718	1336	1030	1647	1342	1959	1653	840	535
	10			653	313	965	625	1276	937	1588	1248	1900	1560	934	594
	11					905	531	1217	843	1529	1155	1840	1467	1027	653
	12					846	438	1158	750	1469	1062	1781	1373	1121	713
AT240S	5	963	666	1452	1155									799	503
	6	862	506	1351	995	1840	1484							959	603
	7	762	346	1250	835	1739	1324	2228	1812					1119	704
	8	661	187	1150	675	1639	1164	2127	1652	2616	2141			1279	804
	9			1049	515	1538	1004	2027	1492	2525	1981	3004	2470	1439	905
	10			949	355	1437	844	1926	1333	2415	1821	2903	2310	1599	1005
	11					1337	684	1825	1173	2315	1661	2803	2150	1759	1106
	12					1236	524	1725	1013	2213	1501	2702	1990	1919	1207
AT270S	5	1431	1028	2118	1715									1033	630
	6	1305	821	1992	1508	2679	2195							1240	756
	7	1179	615	1866	1302	2553	1989	3240	2676					1446	882
	8	1053	408	1740	1095	2427	1782	3114	2469	3801	3156			1653	1008
	9			1614	889	2301	1576	2988	2263	3675	2950	4363	3637	1860	1134
	10			1488	682	2175	1369	2862	2056	3549	2743	4237	3430	2066	1260
	11					2049	1162	2736	1849	3423	2536	4111	3223	2273	1386
	12					1923	956	2610	1643	3297	2330	3985	3017	2480	1512

6. Ưu điểm của bộ điều khiển khí nén AT

Bộ điều khiển khí nén AT được sử dụng phổ biến trong các hệ thống van tự động nhờ khả năng đóng mở nhanh, độ bền cao và chi phí đầu tư hợp lý. Thiết bị không chỉ đáp ứng yêu cầu kỹ thuật mà còn giúp tối ưu quá trình vận hành, giảm thao tác thủ công và nâng cao hiệu quả sản xuất.

Những ưu điểm nổi bật của bộ điều khiển khí nén AT gồm:

Đóng/mở nhanh, phản hồi gần như tức thời: Với thời gian vận hành có thể chỉ khoảng 1–2 giây tùy cấu hình và điều kiện cấp khí, đầu khí nén AT giúp hệ thống phản ứng nhanh, giảm độ trễ và đảm bảo tính đồng bộ trong các dây chuyền tự động.
An toàn trong môi trường có nguy cơ cháy nổ: Sử dụng khí nén thay vì động cơ điện để tạo chuyển động, bộ truyền động không phát sinh tia lửa điện trong quá trình hoạt động cơ khí, phù hợp với các môi trường yêu cầu hạn chế nguồn gây cháy khi sử dụng phụ kiện điều khiển đạt chuẩn.
Độ bền cao, vận hành ổn định lâu dài: Cấu tạo cơ khí đơn giản, thân hợp kim nhôm kết hợp cơ cấu thanh răng – bánh răng giúp thiết bị hoạt động bền bỉ, hạn chế hư hỏng và duy trì khả năng truyền động ổn định.
Tối ưu cho vận hành lặp lại liên tục: Có khả năng thực hiện nhiều chu kỳ đóng mở theo tín hiệu điều khiển, phù hợp với các hệ thống sản xuất tự động yêu cầu vận hành thường xuyên.
Thiết kế gọn, dễ lắp đặt và thay thế: Kết cấu nhỏ gọn, trọng lượng nhẹ, mặt bích lắp ghép theo tiêu chuẩn ISO 5211 giúp thuận tiện trong quá trình lắp đặt, bảo trì và thay thế.
Tương thích linh hoạt với nhiều dòng van: Có thể sử dụng cho van bi, van bướm công nghiệp và các dòng van inox vi sinh có kết cấu tương thích, đáp ứng nhu cầu tự động hóa trong nhiều hệ thống đường ống.
Chi phí hợp lý, tối ưu đầu tư dài hạn: Kết cấu đơn giản giúp thuận tiện bảo trì, chi phí đầu tư có thể thấp hơn một số bộ truyền động điện tương đương, đặc biệt phù hợp với các hệ thống đã có sẵn nguồn khí nén.

7. Ứng dụng của bộ điều khiển khí nén AT

Bộ điều khiển khí nén AT được ứng dụng trong nhiều ngành công nghiệp để tự động hóa quá trình đóng mở van, giúp kiểm soát dòng chảy và giảm thao tác vận hành thủ công. Thiết bị có thể kết hợp với van bi, van bướm công nghiệp và các dòng van inox vi sinh có kết cấu lắp ghép phù hợp.

Những ngành ứng dụng phổ biến của bộ điều khiển khí nén AT gồm:

Ngành thực phẩm và đồ uống: Điều khiển van trên các đường ống dẫn sữa, bia, nước giải khát, nước sản xuất và nguyên liệu dạng lỏng, giúp tự động hóa quá trình cấp liệu và chuyển lưu chất.
Ngành dược phẩm và mỹ phẩm: Kết hợp với van inox vi sinh trong các dây chuyền sản xuất thuốc, mỹ phẩm và dung dịch chăm sóc cá nhân, phục vụ quá trình cấp liệu, chuyển sản phẩm và đóng mở đường ống.
Ngành hóa chất: Sử dụng trên các hệ thống van điều khiển đường ống dẫn axit, kiềm, dung môi và dung dịch hóa chất, với vật liệu van và phụ kiện được lựa chọn phù hợp với từng môi chất.
Ngành xử lý nước và nước thải: Điều khiển van tại các hệ thống cấp nước, lọc nước, xử lý nước thải và đường ống phân phối, hỗ trợ đóng mở tự động theo từng công đoạn vận hành.
Ngành dầu khí: Ứng dụng trong các hệ thống van đóng ngắt đường ống dẫn dầu, khí và các sản phẩm dầu mỏ, khi bộ truyền động cùng phụ kiện đáp ứng yêu cầu kỹ thuật và an toàn của hệ thống.
Ngành sản xuất giấy và bột giấy: Điều khiển van trên đường ống dẫn nước, hóa chất xử lý và bột giấy, phục vụ quá trình cấp liệu, phân phối và đóng ngắt dòng chảy.
Ngành năng lượng và hệ thống hơi công nghiệp: Kết hợp với các dòng van phù hợp để điều khiển hơi nước, nước nóng và lưu chất phục vụ hệ thống gia nhiệt, lò hơi và các dây chuyền sử dụng năng lượng nhiệt.

8. Bộ điều khiển khí nén AT khác gì bộ điều khiển điện?

Bộ điều khiển khí nén AT và bộ điều khiển điện đều được sử dụng để đóng mở van tự động, thay thế thao tác vận hành bằng tay. Tuy nhiên, hai loại có sự khác biệt về nguồn năng lượng, tốc độ đóng mở, khả năng điều khiển và chi phí sử dụng.

Bảng dưới đây giúp bạn dễ dàng phân biệt hai loại bộ điều khiển:

Tiêu chí	Bộ điều khiển khí nén AT	Bộ điều khiển điện
Nguồn năng lượng	Sử dụng khí nén từ 3–8 bar	Sử dụng điện AC220V, DC24V…
Tốc độ đóng/mở	Nhanh, có thể chỉ 1–2 giây	Chậm hơn, thường từ 10–30 giây
Mức độ an toàn	Hạn chế nguy cơ phát sinh tia lửa điện	Cần loại chuyên dụng trong môi trường dễ cháy nổ
Khi mất nguồn	Loại tác động đơn có lò xo hồi vị	Loại thông thường không tự hồi vị
Khả năng điều khiển	Đóng mở ON/OFF, có thể điều tiết khi lắp bộ định vị	Đóng mở ON/OFF hoặc điều tiết tùy phiên bản
Chi phí	Giá thiết bị thường thấp hơn, cần có nguồn khí nén	Giá thiết bị thường cao hơn, không cần hệ thống khí nén
Bảo trì	Kết cấu đơn giản, dễ bảo trì	Cần kiểm tra động cơ, hộp số và mạch điện
Ứng dụng	Dây chuyền tự động, hệ thống cần đóng mở nhanh	Hệ thống không có sẵn khí nén, cần điều khiển bằng điện

Nhìn chung, bộ điều khiển khí nén AT phù hợp với các hệ thống có sẵn nguồn khí nén và yêu cầu đóng mở van nhanh. Trong khi đó, bộ điều khiển điện thuận tiện hơn tại những vị trí chỉ có nguồn điện hoặc cần điều khiển góc mở van bằng phiên bản phù hợp.

*Bộ điều khiển khí nén AT khác gì bộ điều khiển điện?*

9. Địa chỉ cung cấp bộ điều khiển khí nén AT tại ITEKA

ITEKA là đơn vị chuyên cung cấp các dòng van inox công nghiệp, van inox vi sinh và phụ kiện điều khiển tự động, trong đó có bộ điều khiển khí nén AT tác động đơn và tác động kép. Sản phẩm có nhiều model với mức mô-men xoắn khác nhau, đáp ứng nhu cầu lắp đặt trên van bi, van bướm và các dòng van sử dụng cơ cấu truyền động quay 90°.

Khi mua bộ điều khiển khí nén AT tại ITEKA, khách hàng được hỗ trợ:

Đa dạng model: Cung cấp các dòng đầu khí nén AT với nhiều kích thước và mức mô-men xoắn, phù hợp với từng loại van.
Tư vấn lựa chọn kỹ thuật: Hỗ trợ xác định model, kiểu tác động đơn hoặc tác động kép dựa trên mô-men xoắn yêu cầu và áp suất khí cấp.
Hỗ trợ đồng bộ thiết bị: Tư vấn kết hợp bộ điều khiển với van bi, van bướm, van điện từ khí nén và hộp công tắc hành trình.
Thông tin sản phẩm rõ ràng: Cung cấp thông số kỹ thuật, bảng kích thước và catalogue để khách hàng đối chiếu trước khi lựa chọn.
Báo giá và giao hàng: Hỗ trợ báo giá theo model, số lượng đặt mua và giao hàng trên toàn quốc.

Để được tư vấn và nhận báo giá bộ điều khiển khí nén AT, quý khách có thể liên hệ trực tiếp với ITEKA để được hỗ trợ lựa chọn sản phẩm phù hợp với yêu cầu vận hành thực tế.

THÔNG TIN LIÊN HỆ:

SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)

SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)

SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)

SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

10. Câu hỏi thường gặp về bộ điều khiển khí nén AT

Bộ điều khiển khí nén AT có những loại nào?
Bộ điều khiển khí nén AT có hai loại chính là tác động đơn và tác động kép. Loại tác động đơn sử dụng khí nén kết hợp với lò xo hồi vị, còn loại tác động kép sử dụng khí nén để thực hiện cả hai chiều đóng mở van.

Áp suất khí cấp của bộ điều khiển khí nén AT là bao nhiêu?
Theo thông số kỹ thuật của nhà sản xuất, bộ điều khiển khí nén AT sử dụng áp suất khí cấp từ 3–8 bar. Mô-men xoắn đầu ra thay đổi tùy theo model, áp suất khí cấp và số lượng lò xo đối với phiên bản tác động đơn.

Bộ điều khiển khí nén AT có tự đóng van khi mất khí không?
Phiên bản tác động đơn có thể tự đưa van về trạng thái đóng theo cấu hình lò xo đóng khi mất nguồn khí và khoang khí được thông xả. Phiên bản tác động kép không có lò xo hồi vị nên không tự động đóng van khi mất khí cấp.

Bộ điều khiển khí nén AT có thể điều chỉnh góc mở van không?
Có. Bộ điều khiển AT có góc quay tiêu chuẩn 90° và cho phép điều chỉnh giới hạn hành trình khoảng ±5° tại các vị trí 0° và 90°. Nếu cần điều tiết góc mở theo tín hiệu điều khiển, thiết bị phải được kết hợp với bộ định vị phù hợp.

Làm thế nào để lựa chọn model bộ điều khiển khí nén AT phù hợp?
Cần xác định mô-men xoắn yêu cầu của van, áp suất khí cấp thực tế và lựa chọn phiên bản tác động đơn hoặc tác động kép. Sau đó đối chiếu bảng mô-men xoắn và kích thước lắp ghép của từng model để lựa chọn bộ điều khiển đáp ứng yêu cầu vận hành.

Đánh giá

Chưa có đánh giá nào.

Hãy là người đầu tiên nhận xét “Bộ điều khiển khí nén AT”
