1. Bộ coupling inox 304 là gì?

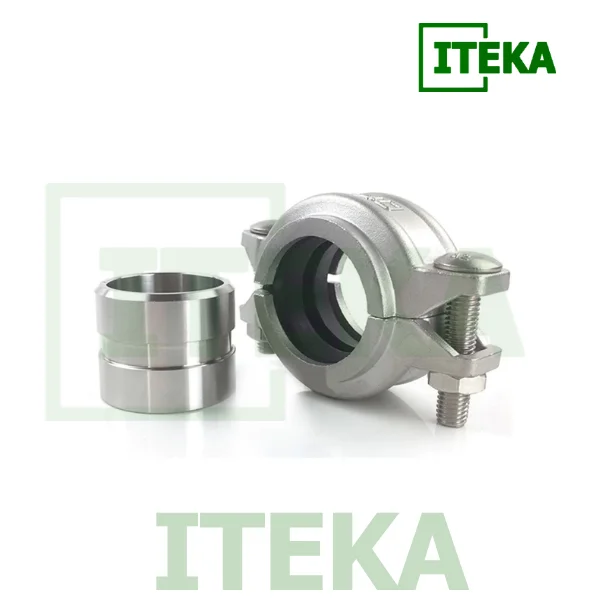

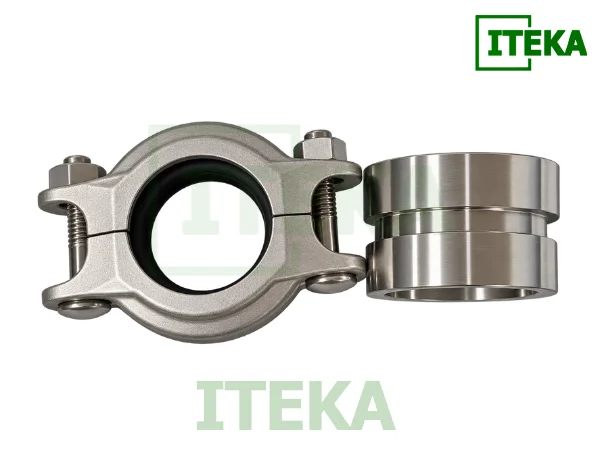

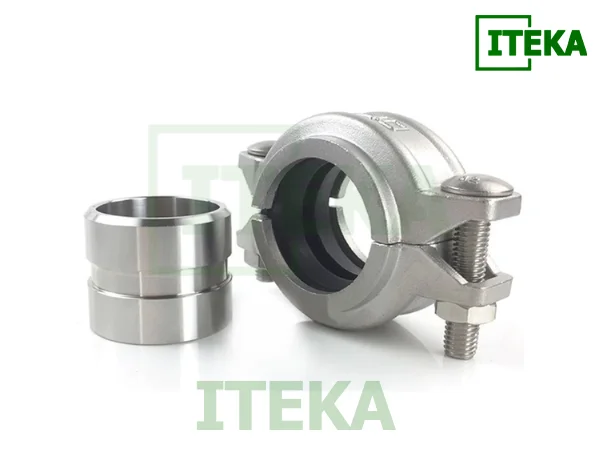

Bộ coupling inox 304 là cụm khớp nối nhanh được sử dụng trong hệ thống lọc RO, có nhiệm vụ liên kết các đầu nối trên đường ống hoặc tại cụm vỏ màng RO theo kiểu tháo lắp được. Đây là dạng kết nối cơ khí, giúp tạo mối nối chắc chắn mà không cần hàn cố định trực tiếp tại vị trí liên kết.
Một bộ coupling hoàn chỉnh gồm ba bộ phận chính là khớp nối RO, ống nối khớp nối và gioăng làm kín. Trong đó, ống nối tạo đường dẫn lưu chất và vị trí ghép nối, gioăng nằm tại bề mặt tiếp xúc để làm kín, còn khớp nối RO giữ và cố định toàn bộ cụm kết nối.
Khi lắp đúng vị trí, khớp nối sẽ giữ chặt hai đầu liên kết, đồng thời tạo lực ép cần thiết lên gioăng để hạn chế rò rỉ trong quá trình hệ thống hoạt động. Nhờ kết cấu tháo lắp này, bộ coupling inox 304 đặc biệt phù hợp với các cụm RO công nghiệp, nơi đường ống và vỏ màng thường cần được kiểm tra, bảo trì hoặc thay thế định kỳ.
Bộ coupling inox 304 là gì?2. Cấu tạo của bộ coupling inox 304
Bộ coupling inox 304 dùng trong hệ thống lọc RO gồm ba bộ phận chính là khớp nối RO, ống nối khớp nối và gioăng làm kín EPDM. Ba chi tiết này phối hợp với nhau để tạo thành một cụm kết nối có thể tháo lắp, vừa đảm bảo liên kết chắc chắn giữa các vị trí nối, vừa duy trì độ kín cho đường nước trong quá trình hệ thống vận hành.

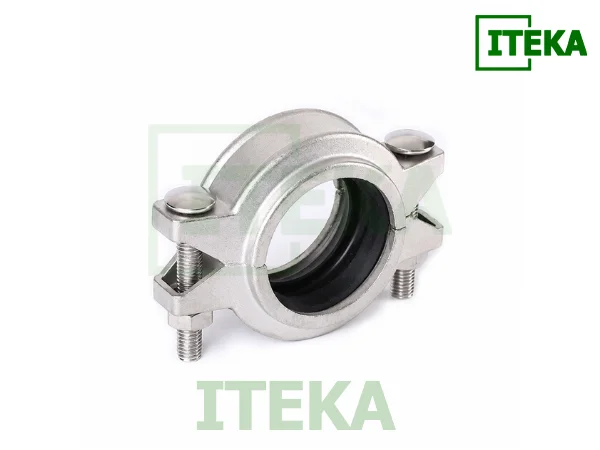

2.1. Khớp nối RO
Khớp nối RO là bộ phận giữ và liên kết các đầu nối trong cụm coupling. Chi tiết này được chế tạo bằng inox 304, phù hợp với môi trường nước và có khả năng chống ăn mòn tốt trong quá trình sử dụng lâu dài.
Về chức năng, khớp nối RO được sử dụng để kết nối vào/ra cho cổng bên và cổng cuối của vỏ RO, đồng thời tạo độ kín nước giữa hai đầu nối. Bên cạnh đó, khớp nối còn giữ các đầu liên kết chắc chắn và ổn định trong quá trình hệ thống vận hành.
Cấu tạo tháo lắp của khớp nối cũng là một ưu điểm quan trọng đối với hệ thống RO, bởi các vị trí kết nối quanh vỏ màng thường cần được kiểm tra, bảo trì hoặc thay thế định kỳ. Khớp nối RO thường làm việc kết hợp trực tiếp với ống nối khớp nối và gioăng EPDM để tạo thành một cụm liên kết hoàn chỉnh.

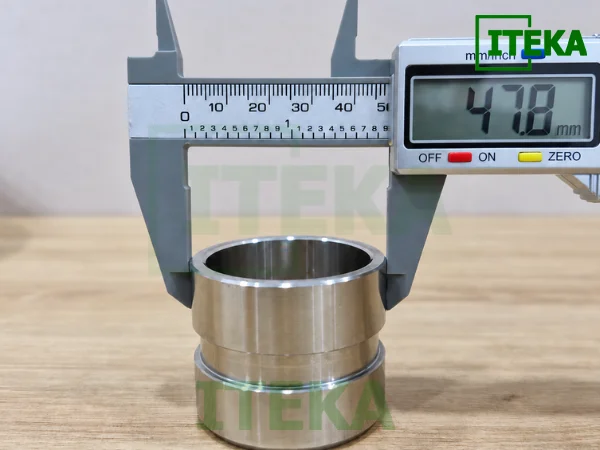

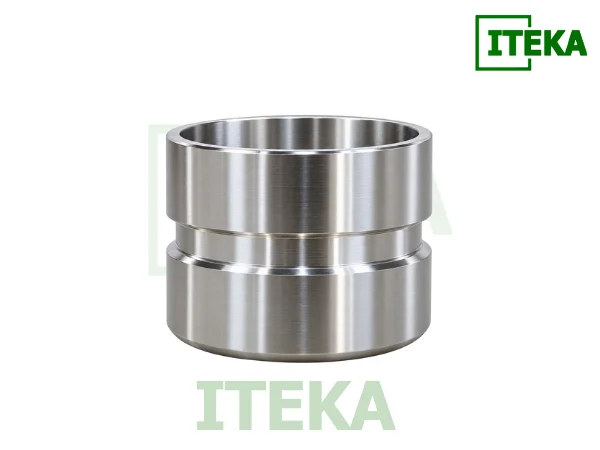

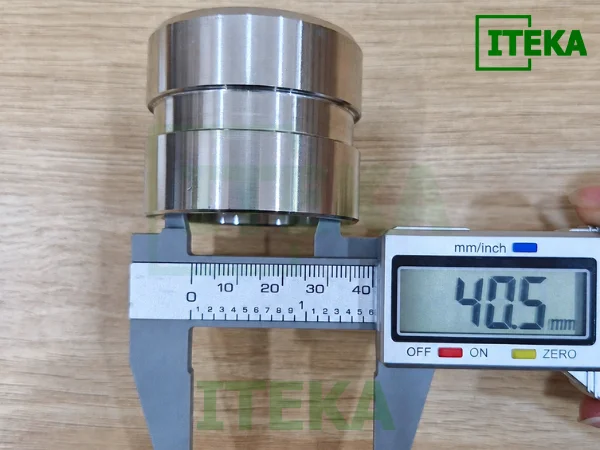

Khớp nối ống2.2. Ống nối khớp nối
Ống nối khớp nối được chế tạo bằng inox 304, là chi tiết trung gian dùng trong cụm coupling của hệ thống lọc RO. Bộ phận này tạo đường dẫn cho dòng nước, đồng thời là vị trí liên kết giữa khớp nối RO với các đầu kết nối tương ứng trên hệ thống.
Chức năng chính của ống nối khớp nối là kết nối cổng bên và cổng cuối của vỏ RO, đồng thời hỗ trợ bịt kín nước giữa các điểm kết nối. Khi lắp cùng khớp nối RO và gioăng EPDM, ống nối giúp hình thành một mối nối kín, ổn định và có thể tháo rời khi cần bảo trì.
Đây là chi tiết quan trọng tại các vị trí kết nối quanh vỏ màng RO, nơi vừa cần đảm bảo dòng nước lưu thông liên tục, vừa cần duy trì độ kín trong suốt quá trình hệ thống làm việc.

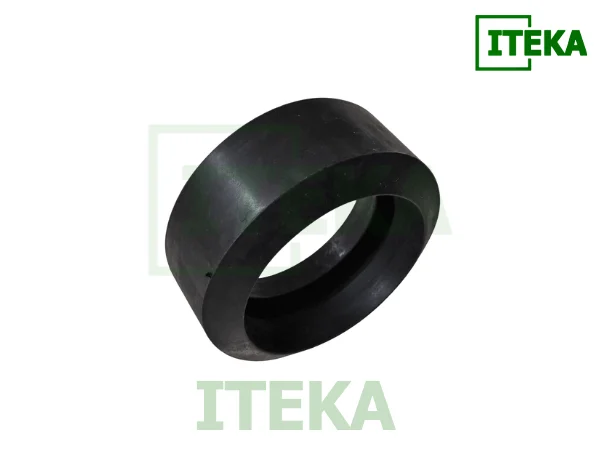

Ống nối khớp nối2.3. Gioăng làm kín EPDM
Gioăng làm kín được chế tạo từ cao su EPDM (Ethylene Propylene Diene Monomer), có độ đàn hồi tốt và phù hợp với môi trường nước. Gioăng được bố trí tại vị trí tiếp xúc giữa các đầu nối và có nhiệm vụ bịt kín nước giữa các điểm kết nối, hạn chế rò rỉ trong quá trình vận hành.
Khi bộ coupling được lắp hoàn chỉnh, gioăng EPDM sẽ được ép vào các bề mặt tiếp xúc, từ đó lấp kín các khe hở nhỏ và tạo độ kín cho toàn bộ cụm nối. Độ đàn hồi của vật liệu EPDM cũng giúp gioăng duy trì khả năng tiếp xúc ổn định trong suốt quá trình sử dụng.
Vì là bộ phận trực tiếp làm kín, tình trạng bề mặt, độ đàn hồi và việc lắp đúng vị trí của gioăng ảnh hưởng trực tiếp đến khả năng chống rò rỉ của toàn bộ bộ coupling.
Gioăng làm kín EPDM3. Nguyên lý kết nối của coupling trong hệ thống RO
Bộ coupling inox 304 tạo liên kết giữa các đầu nối trong hệ thống RO dựa trên sự kết hợp của khớp nối RO, ống nối có rãnh và gioăng EPDM. Phần rãnh trên ống nối tạo vị trí để thân coupling giữ cơ khí, trong khi gioăng EPDM nằm tại vùng tiếp xúc giữa hai đầu nối để đảm nhiệm chức năng làm kín.
Quá trình kết nối có thể hiểu theo trình tự như sau:
- Đưa hai đầu nối về đúng vị trí: Hai đầu ống hoặc đầu kết nối tại cổng bên, cổng cuối của vỏ RO được căn chỉnh đồng tâm và đặt gần nhau theo khoảng hở cho phép của khớp nối.
- Lắp gioăng EPDM: Gioăng được đặt bao quanh vùng tiếp xúc của hai đầu nối. Vùng này tương ứng với phần Gasket Seat A trên ống nối, tạo bề mặt để gioăng tiếp xúc và làm kín.
- Lắp khớp nối RO vào phần rãnh: Hai phần thân coupling được đặt bao quanh đầu nối sao cho phần giữ của khớp nối nằm đúng vào rãnh gia công trên ống nối. Khi bulong và đai ốc được siết lại, thân coupling giữ hai đầu nối chắc chắn tại vị trí liên kết.
- Tạo liên kết và làm kín: Khi coupling được siết hoàn chỉnh, khớp nối giữ cơ khí hai đầu thông qua phần rãnh, đồng thời gioăng EPDM được ép vào vùng tiếp xúc để bịt kín nước giữa hai đầu nối. Nhờ đó, cụm kết nối vừa chịu được lực và áp suất của hệ thống, vừa hạn chế nước rò rỉ ra ngoài.
Điểm đặc trưng của cơ chế này là phần rãnh đảm nhiệm chức năng giữ liên kết, còn gioăng EPDM đảm nhiệm chức năng làm kín. Hai chức năng được tách biệt nhưng làm việc đồng thời, tạo thành mối nối chắc chắn và có thể tháo lắp khi cần kiểm tra, bảo trì hoặc thay thế các thiết bị trong hệ thống RO.
4. Thông số kỹ thuật và kích thước bộ coupling inox 304
Bộ coupling inox 304 được sản xuất theo nhiều kích thước để phù hợp với từng vị trí kết nối trong hệ thống RO. Khi đối chiếu sản phẩm, cần quan tâm đồng thời đến vật liệu, dải kích thước, áp suất làm việc, quy cách ống và kiểu rãnh, đồng thời kích thước thực tế của khớp nối và ống nối cũng phải tương thích với nhau. Nội dung dưới đây được chia thành thông số kỹ thuật tổng quát và bảng kích thước chi tiết để thuận tiện khi tra cứu.
4.1. Thông số kỹ thuật bộ coupling inox 304
- Vật liệu: Inox 304
- Vật liệu gioăng: EPDM
- Kích thước: 3/4″ – 12″
- Quy đổi kích thước: DN20 – DN300
- Áp suất làm việc định mức: 600 psi
- Ứng dụng: Hệ thống lọc RO
- Vị trí kết nối: Cổng bên và cổng cuối của vỏ RO
- Xuất xứ: Trung Quốc
4.2. Bảng kích thước bộ coupling inox 304
Bảng kích thước khớp nối ống

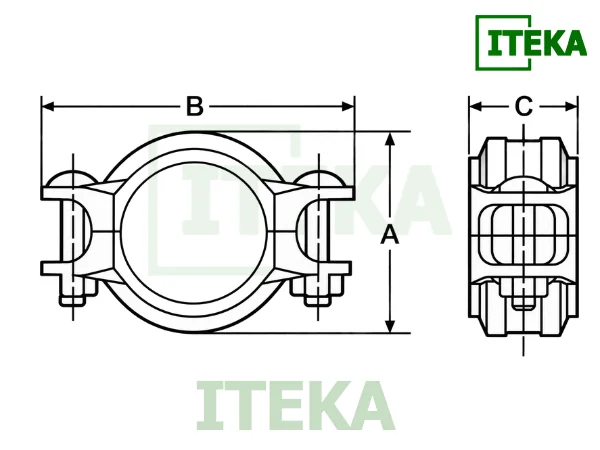

Bản vẽ kỹ thuật khớp nối ốngĐể dễ đọc và đối chiếu kích thước trong bảng khớp nối RO, các ký hiệu và thông số được hiểu như sau:
-
- Nominal Size: Kích thước danh nghĩa của khớp nối, thể hiện theo inch và DN.
- Pipe OD: Đường kính ngoài thực tế của ống kết nối.
- Rated Working Pressure: Áp suất làm việc định mức của khớp nối, thể hiện theo psi và bar.
- Pipe End Separation: Khoảng hở cho phép giữa hai đầu ống khi lắp khớp nối.
- A: Kích thước chiều cao tổng thể của khớp nối.
- B: Kích thước chiều rộng tổng thể của khớp nối.
- C: Kích thước chiều dày tổng thể của khớp nối.
| Nominal | Pipe | Rated Working |
Pipe End | Dimensions | ||
|---|---|---|---|---|---|---|
| Size | OD | Pressure | Separation | A | B | C |
| mm in |
mm in |
psi bar |
mm in |
mm in |
mm in |
mm in |
| 20 0.75 |
26.70 1.050 |
600 41.34 |
0–1.6 0–0.06 |
48 1.890 |
85 3.346 |
42 1.654 |
| 25 | 32.00 1.260 |
600 41.34 |
0–1.6 0–0.06 |
52 2.047 |
92 3.622 |
42 1.654 |
| 25 1 |
33.40 1.315 |
600 41.34 |
0–1.6 0–0.06 |
54 2.126 |
94 3.701 |
42 1.654 |
| 32 | 38.00 1.496 |
600 41.34 |
0–1.6 0–0.06 |
61 2.401 |
101 3.976 |
44 1.732 |
| 32 1.25 |
42.20 1.660 |
600 41.34 |
0–1.6 0–0.06 |
63 2.480 |
103 4.055 |
44 1.732 |
| 40 1.5 |
48.30 1.900 |
600 41.34 |
0–1.6 0–0.06 |
70 2.756 |
112 4.409 |
44 1.732 |
| 50 | 57.00 2.244 |
600 41.34 |
0–1.6 0–0.06 |
80 3.149 |
121 4.764 |
44 1.732 |
| 50 2 |
60.30 2.375 |
600 41.34 |
0–1.6 0–0.06 |
82 3.228 |
124 4.882 |
44 1.732 |
| 65 2.5 |
73.00 2.875 |
600 41.34 |
0–1.6 0–0.06 |
96 3.780 |
148 5.827 |
44 1.732 |
| 65 3 |
76.10 3.000 |
600 41.34 |
0–1.6 0–0.06 |
100 3.937 |
152 5.984 |
44 1.732 |
| 80 3 |
88.90 3.500 |
600 41.34 |
0–1.6 0–0.06 |
113 4.449 |
166 6.535 |
44 1.732 |
| 100 | 108.00 4.2501 |
600 41.34 |
0–3.2 0–0.13 |
134 5.276 |
187 7.362 |
48 1.890 |
| 100 4 |
114.30 4.500 |
600 41.34 |
0–3.2 0–0.13 |
140 5.512 |
193 7.598 |
48 1.890 |
| 125 | 133.00 5.250 |
600 41.34 |
0–3.2 0–0.13 |
160 6.299 |
215 8.465 |
50 1.969 |
| 125 5 |
141.30 5.563 |
600 41.34 |
0–3.2 0–0.13 |
167 6.575 |
222 8.740 |
50 1.969 |
| 150 | 159.00 6.259 |
600 41.34 |
0–3.2 0–0.13 |
186 7.323 |
242 9.528 |
56 2.205 |
| 150 6 |
168.30 6.625 |
600 41.34 |
0–3.2 0–0.13 |
196 7.717 |
252 9.921 |
56 2.205 |
| 200 8 |
219.10 8.625 |
600 41.34 |
0–3.2 0–0.13 |
255 10.039 |
319 12.559 |
60 2.362 |
| 250 10 |
273.00 10.75 |
1200 82.68 |
0–3.2 0–0.13 |
342 13.465 |
400 15.748 |
65 2.559 |
| 300 12 |
323.90 12.75 |
1200 82.68 |
0–3.2 0–0.13 |
397 15.630 |
478 18.819 |
65 2.559 |
Bảng kích thước ống nối khớp nối

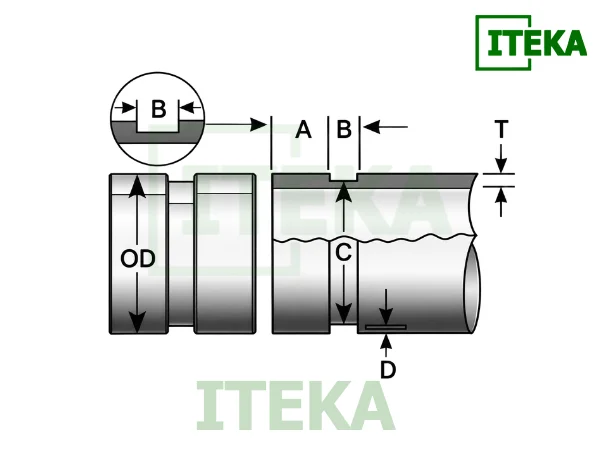

Bản vẽ kỹ thuật ống nối khớp nốiĐối với bảng kích thước ống nối khớp nối, các thông số tập trung vào đường kính ngoài, vùng đặt gioăng và quy cách rãnh gia công trên đầu ống. Ý nghĩa từng ký hiệu như sau:
- Nominal Size: Kích thước danh nghĩa của ống nối, thể hiện theo inch và DN.
- Basic OD: Đường kính ngoài cơ bản của ống nối.
- Tol. (Tolerance): Dung sai cho phép của đường kính ngoài ống.
- Gasket Seat A: Chiều dài vùng tiếp xúc của gioăng làm kín trên bề mặt ống.
- Grooved Width B: Chiều rộng rãnh được gia công trên đầu ống.
- Groove Dia. C: Đường kính tại vị trí rãnh.
- Groove Dia. C Tol.: Dung sai cho phép của đường kính rãnh C.
- Grooved Depth D: Chiều sâu của rãnh.
- Min. Wall Thickness T: Chiều dày thành ống tối thiểu.
- Length: Chiều dài của đoạn ống nối.
| Nominal Size |
Tolerance for outer diameter pipe | Gasket Seat A |
Grooved Width B |
Groove Dia. C | Grooved Depth D |
Min. Wall Thickness T |
Length | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Basic OD | Tol. | Basic | Tol. | |||||||
| in mm |
in mm |
in +mm |
in −mm |
in ±0.03 mm ±0.76 |
in ±0.03 mm ±0.76 |
in mm |
in mm |
in mm |
in mm |
mm |
| 3/4 20 |
1.050 26.70 |
0.010 0.25 |
0.010 0.25 |
0.625 15.88 |
0.313 7.95 |
0.938 23.83 |
−0.015 −0.38 |
0.056 1.42 |
0.113 2.87 |
40 |
| 1 25 |
1.300 32.0 |
0.013 0.33 |
0.013 0.33 |
0.625 15.88 |
0.313 7.95 |
1.138 28.90 |
−0.015 −0.38 |
0.063 1.60 |
0.133 3.38 |
40 |
| 1 25 |
1.315 33.40 |
0.013 0.33 |
0.013 0.33 |
0.625 15.88 |
0.313 7.95 |
1.190 30.23 |
−0.015 −0.38 |
0.063 1.60 |
0.133 3.38 |
40 |
| 1-1/4 32 |
1.660 42.20 |
0.016 0.41 |
0.016 0.41 |
0.625 15.88 |
0.313 7.95 |
1.535 38.99 |
−0.015 −0.38 |
0.063 1.60 |
0.14 3.56 |
40 |
| 1-1/2 40 |
1.900 48.30 |
0.019 0.48 |
0.019 0.48 |
0.625 15.88 |
0.313 7.95 |
1.775 45.09 |
−0.015 −0.38 |
0.063 1.60 |
0.145 3.68 |
40 |
| 50 | 2.244 57.00 |
0.024 0.61 |
0.024 0.61 |
0.625 15.88 |
0.313 7.95 |
2.120 53.85 |
−0.015 −0.38 |
0.063 1.60 |
0.154 3.91 |
40 |
| 2 50 |
2.375 60.30 |
0.024 0.61 |
0.024 0.61 |
0.625 15.88 |
0.313 7.95 |
2.250 57.15 |
−0.015 −0.38 |
0.063 1.60 |
0.154 3.91 |
40 |
| 2-1/2 65 |
2.875 73.00 |
0.029 0.74 |
0.029 0.74 |
0.625 15.88 |
0.313 7.95 |
2.720 69.09 |
−0.018 −0.46 |
0.078 1.98 |
0.188 4.78 |
40 |
| 65 | 3.000 76.10 |
0.029 0.74 |
0.029 0.74 |
0.625 15.88 |
0.313 7.95 |
2.843 72.26 |
−0.018 −0.46 |
0.078 1.98 |
0.188 4.78 |
40 |
| 3 80 |
3.500 88.90 |
0.038 0.89 |
0.031 0.79 |
0.625 15.88 |
0.313 7.95 |
3.344 84.94 |
−0.018 −0.46 |
0.078 1.98 |
0.188 4.78 |
40 |
| 100 | 4.250 108.00 |
0.035 0.89 |
0.031 0.79 |
0.625 15.88 |
0.375 9.53 |
4.084 103.73 |
−0.020 −0.51 |
0.083 2.11 |
0.203 5.16 |
50 |
| 4 100 |
4.500 114.30 |
0.035 0.89 |
0.031 0.79 |
0.625 15.88 |
0.375 9.53 |
4.334 110.08 |
−0.020 −0.51 |
0.083 2.11 |
0.203 5.16 |
50 |
| 125 | 5.250 133.00 |
0.039 1.0 |
0.031 0.79 |
0.625 15.88 |
0.375 9.53 |
5.084 129.13 |
−0.020 −0.51 |
0.118 3 |
0.203 5.16 |
50 |
| 5 125 |
5.563 141.30 |
0.039 1.0 |
0.031 0.79 |
0.625 15.88 |
0.375 9.53 |
5.395 137.03 |
−0.020 −0.51 |
0.118 3 |
0.203 5.16 |
50 |
| 150 | 6.250 159.00 |
0.039 1.0 |
0.031 0.79 |
0.625 15.88 |
0.375 9.53 |
6.083 154.50 |
−0.022 −0.56 |
0.118 3 |
0.219 5.56 |
50 |
| 6 150 |
6.625 168.30 |
0.063 1.60 |
0.031 0.79 |
0.625 15.88 |
0.375 9.53 |
6.455 163.96 |
−0.022 −0.56 |
0.118 3 |
0.219 5.56 |
50 |
| 8 200 |
8.625 219.10 |
0.063 1.60 |
0.031 0.79 |
0.750 19.05 |
0.438 11.13 |
8.441 214.40 |
−0.025 −0.64 |
0.118 3 |
0.238 6.05 |
60 |
| 10 250 |
10.750 273.00 |
0.063 1.60 |
0.031 0.79 |
0.750 19.05 |
0.500 12.70 |
10.562 268.28 |
−0.027 −0.69 |
0.118 3 |
0.250 6.35 |
60 |
| 12 300 |
12.750 323.90 |
0.063 1.60 |
0.031 0.79 |
0.750 19.05 |
0.500 12.70 |
12.531 318.29 |
−0.030 −0.76 |
0.137 3.5 |
0.279 7.09 |
60 |
| 14 350 |
14.842 377 |
0.063 1.60 |
0.31 0.79 |
0.938 23.83 |
0.468 11.91 |
15.398 391.12 |
−0.030 −0.76 |
0.137 3.5 |
0.279 7.09 |
80 |
| 16 400 |
16.771 426 |
0.063 1.60 |
0.31 0.79 |
0.938 23.83 |
0.468 11.91 |
16.514 419.46 |
−0.030 −0.76 |
0.216 5.5 |
0.279 7.09 |
80 |
| 18 450 |
18.897 480 |
0.063 1.60 |
0.31 0.79 |
1.0 25.40 |
0.468 11.91 |
18.640 473.46 |
−0.030 −0.76 |
0.216 5.5 |
0.279 7.09 |
80 |
| 20 500 |
20.866 530 |
0.063 1.60 |
0.31 0.79 |
1.0 25.40 |
0.468 11.91 |
20.572 522.53 |
−0.030 −0.76 |
0.216 5.5 |
0.279 7.09 |
80 |
| 24 600 |
24.803 630 |
0.063 1.60 |
0.31 0.79 |
1.0 25.40 |
0.529 13.46 |
24.459 621.26 |
−0.030 −0.76 |
0.216 5.5 |
0.279 7.09 |
80 |

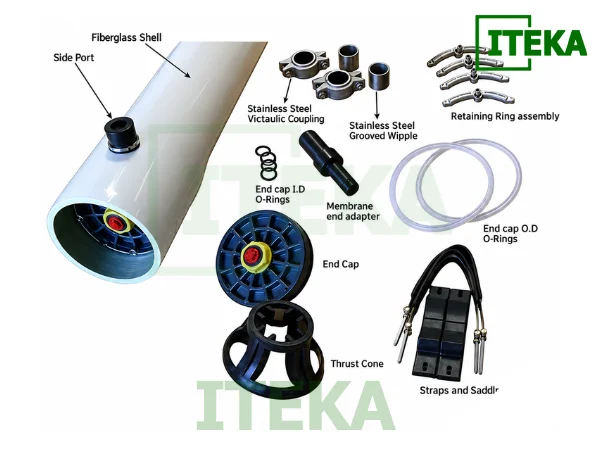

5. Vị trí lắp đặt coupling trong hệ thống RO
Trong hệ thống lọc RO, bộ coupling inox 304 thường được bố trí tại các điểm chuyển tiếp giữa vỏ RO và hệ thống đường ống, nơi yêu cầu kết nối chắc chắn nhưng vẫn có khả năng tháo rời khi cần bảo trì.
Các vị trí lắp đặt thường gặp gồm:
- Tại cổng bên của vỏ RO (Side Port): Coupling liên kết phần đầu nối của vỏ RO với ống dẫn nước vào hoặc ra khỏi cụm màng. Đây là một trong những vị trí sử dụng coupling phổ biến trên hệ thống RO có cổng kết nối bố trí bên thân đầu vỏ.
- Tại cổng cuối của vỏ RO (End Port): Coupling được lắp tại đầu cuối của vỏ RO để liên kết cổng vào/ra với hệ thống đường ống tương ứng.
- Giữa ống nối và đầu kết nối của vỏ RO: Ống nối coupling đóng vai trò chi tiết trung gian, còn khớp nối và gioăng EPDM giữ, làm kín hai đầu tại vị trí ghép nối.
- Tại các đoạn đường ống cần tháo rời: Coupling cũng có thể được bố trí trên những đoạn ống có đầu rãnh tương thích, đặc biệt ở các vị trí cần tháo đường ống để kiểm tra hoặc bảo trì thiết bị.
- Trong cụm skid RO: Trên các hệ thống RO công nghiệp lắp thành skid, coupling giúp tạo các điểm nối tháo lắp giữa cụm vỏ màng và tuyến ống áp lực, nhờ đó từng phần của hệ thống có thể được xử lý riêng khi cần.
6. Vai trò của bộ coupling inox 304 trong hệ thống RO
Trong hệ thống xử lý nước RO, bộ coupling inox 304 đóng vai trò kết nối các đường ống, vỏ RO, cột lọc, máy bơm và các thiết bị xử lý nước có đầu nối tương thích. Khi được lắp đặt đúng quy cách, bộ coupling giúp tạo mối nối chắc chắn, duy trì đường dẫn nước liên tục và hạn chế nguy cơ rò rỉ tại các vị trí kết nối.
Ngoài ra, bộ coupling còn góp phần duy trì áp suất và lưu lượng nước ổn định trong toàn hệ thống nhờ khả năng giữ và làm kín các đầu nối. Đây là yếu tố quan trọng giúp màng RO và các thiết bị xử lý phía sau làm việc đúng theo thông số thiết kế, từ đó hỗ trợ hệ thống vận hành ổn định và duy trì chất lượng nước đầu ra.
Vai trò của bộ coupling inox 304 trong hệ thống RO7. Bộ coupling inox 304 khác gì so với clamp inox vi sinh?
Bộ coupling inox 304 và clamp inox vi sinh đều là dạng kết nối có thể tháo lắp, nhưng hai loại này khác nhau rõ rệt về kiểu đầu nối, cơ chế giữ, vị trí đặt gioăng và phạm vi ứng dụng. Coupling inox 304 trong bài này được dùng chủ yếu cho hệ thống RO, còn clamp inox vi sinh thường được sử dụng trong các hệ thống thực phẩm, đồ uống, dược phẩm và đường ống yêu cầu vệ sinh cao.
| Tiêu chí | Bộ coupling inox 304 | Clamp inox vi sinh |
|---|---|---|
| Kiểu đầu nối | Đầu ống có rãnh | Đầu ferrule clamp |
| Cơ chế liên kết | Thân coupling giữ vào phần rãnh của hai đầu nối | Cùm clamp ép hai đầu ferrule lại với nhau |
| Bộ phận làm kín | Gioăng EPDM bao quanh vùng tiếp xúc giữa hai đầu nối | Gioăng clamp đặt giữa hai mặt ferrule |
| Cách tạo lực giữ | Siết bulong và đai ốc trên thân coupling | Siết tay vặn hoặc bulong của cùm clamp |
| Yêu cầu đầu ống | Đầu ống phải có rãnh đúng quy cách | Đầu ống phải có ferrule clamp tương thích |
| Khả năng tháo lắp | Có thể tháo rời khi cần bảo trì hoặc thay thế | Tháo lắp nhanh, thuận tiện cho vệ sinh thường xuyên |
| Ứng dụng phổ biến | Hệ thống RO, xử lý nước, kết nối cổng bên và cổng cuối của vỏ RO | Thực phẩm, đồ uống, dược phẩm, mỹ phẩm và đường ống vi sinh |
| Đặc điểm kết nối | Liên kết bằng rãnh kết hợp gioăng làm kín | Liên kết bằng ferrule kết hợp gioăng clamp |
=> Điểm khác biệt cốt lõi nằm ở kiểu đầu nối: coupling yêu cầu đầu ống có rãnh, còn clamp sử dụng ferrule. Vì vậy hai kiểu kết nối không thể thay thế trực tiếp cho nhau.
8. Ưu điểm khi sử dụng bộ coupling inox 304 trong hệ thống RO
Không chỉ là một phụ kiện kết nối đơn giản, bộ coupling inox 304 còn mang lại nhiều lợi ích trong quá trình lắp đặt và vận hành hệ thống xử lý nước RO. Sản phẩm có kết cấu chắc chắn, phù hợp với môi trường nước và đáp ứng yêu cầu làm việc của các hệ thống RO có áp suất.
Dưới đây là những ưu điểm nổi bật của bộ coupling inox 304:
- Kết nối chắc chắn: Giảm nguy cơ rò rỉ nước tại các điểm nối.
- Khả năng chịu áp lực tốt: Đáp ứng yêu cầu vận hành của các hệ thống lọc nước thẩm thấu ngược RO công nghiệp.
- Khả năng chống ăn mòn: Inox 304 giúp sản phẩm hoạt động bền bỉ trong môi trường xử lý nước.
- Dễ dàng lắp đặt: Giúp rút ngắn thời gian lắp ráp, thay thế và bảo trì hệ thống.
- Độ siết chặt cao: Giúp hạn chế thất thoát nước và duy trì độ kín tại vị trí kết nối.
- Thuận tiện khi tháo lắp: Có thể tháo rời tại vị trí coupling khi cần kiểm tra hoặc thay thế thiết bị.
- Tuổi thọ sử dụng lâu dài: Giúp giảm tần suất bảo trì và thay thế phụ kiện trong quá trình vận hành.
- Tương thích với nhiều hệ thống: Có nhiều kích thước khác nhau, phù hợp với nhiều quy cách đường ống và hệ thống xử lý nước RO.
Ưu điểm khi sử dụng bộ coupling inox 304 trong hệ thống RO9. Ứng dụng của bộ coupling inox 304
Bộ coupling inox 304 được sử dụng phổ biến trong nhiều hệ thống xử lý nước và dây chuyền sản xuất có sử dụng công nghệ RO. Một số ứng dụng thường gặp gồm:
- Hệ thống RO dân dụng quy mô lớn: Sử dụng trong các cụm lọc nước có lưu lượng lớn và nhiều cấp xử lý.
- Hệ thống RO công nghiệp: Phù hợp với các skid RO, cụm vỏ màng và đường ống xử lý nước trong nhà máy.
- Nhà máy thực phẩm và đồ uống: Ứng dụng trong các hệ thống xử lý nước cấp cho quá trình sản xuất và vệ sinh.
- Nhà máy dược phẩm: Sử dụng trong các hệ thống xử lý nước có yêu cầu cao về độ ổn định và độ kín của đường ống.
- Nhà máy sản xuất nước tinh khiết: Dùng tại các vị trí kết nối giữa vỏ RO, đường ống và thiết bị xử lý nước.
- Hệ thống xử lý nước công nghiệp: Phù hợp với các dây chuyền lọc, khử khoáng và xử lý nước sử dụng kiểu kết nối coupling rãnh.
- Các lĩnh vực sản xuất khác: Có thể sử dụng tại những hệ thống đường ống nước cần mối nối chắc chắn, kín và thuận tiện khi tháo lắp.
Việc lựa chọn bộ coupling đúng kích thước, đúng OD và đúng quy cách rãnh sẽ giúp duy trì độ ổn định của hệ thống, hạn chế rò rỉ và giảm chi phí bảo trì, thay thế trong quá trình vận hành.
10. ITEKA cung cấp bộ coupling inox 304 cho hệ thống RO
ITEKA cung cấp bộ coupling inox 304 dùng cho hệ thống lọc RO, phù hợp cho nhu cầu lắp mới, thay thế và bảo trì tại các vị trí kết nối đường ống, cổng bên và cổng cuối của vỏ RO. Sản phẩm có thể cung cấp theo bộ hoàn chỉnh hoặc từng chi tiết riêng, gồm khớp nối RO, ống nối khớp nối và gioăng EPDM.
Khi cung cấp coupling, ITEKA hỗ trợ đối chiếu theo các thông số thực tế như DN, đường kính ngoài OD, áp suất làm việc, kiểu rãnh và kích thước đầu nối. Việc kiểm tra đồng bộ các thông số này giúp lựa chọn đúng sản phẩm, đặc biệt đối với những hệ thống RO đang vận hành cần thay thế phụ kiện theo mẫu cũ hoặc theo bản vẽ kỹ thuật.
Ngoài bộ coupling, ITEKA còn cung cấp nhiều loại phụ kiện inox và vật tư đường ống cho hệ thống RO, giúp khách hàng dễ dàng đồng bộ thiết bị trong cùng một đơn hàng. Sản phẩm có thông tin kỹ thuật rõ ràng, hỗ trợ VAT, CO-CQ theo lô hàng và giao hàng toàn quốc.
THÔNG TIN LIÊN HỆ:
- SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
- SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
- SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
- SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)
11. Câu hỏi thường gặp về coupling inox 304
Bộ coupling inox 304 gồm những chi tiết nào?
Một bộ coupling hoàn chỉnh gồm khớp nối RO, ống nối khớp nối và gioăng EPDM. Các chi tiết này kết hợp với nhau để tạo liên kết cơ khí và làm kín tại vị trí nối.
Coupling inox 304 dùng ở đâu trong hệ thống RO?
Coupling thường được sử dụng tại các vị trí kết nối vào/ra của cổng bên và cổng cuối của vỏ RO, đồng thời có thể dùng tại các đoạn đường ống có đầu rãnh tương thích.
Coupling inox 304 làm kín bằng cách nào?
Khả năng làm kín được thực hiện bởi gioăng EPDM (Ethylene Propylene Diene Monomer). Gioăng nằm tại vùng tiếp xúc giữa hai đầu nối và được ép kín khi khớp nối được lắp hoàn chỉnh.
Tại sao đầu ống nối coupling phải có rãnh?
Phần rãnh tạo vị trí để thân coupling giữ cơ khí hai đầu nối lại với nhau. Vì vậy, các thông số như chiều rộng rãnh, đường kính rãnh và chiều sâu rãnh phải đúng với quy cách của khớp nối.
Có thể chọn coupling chỉ dựa vào DN không?
Không nên chỉ dựa vào DN. Cần kiểm tra thêm OD thực tế của ống, kiểu rãnh và áp suất làm việc, vì cùng một DN vẫn có thể tồn tại các quy cách OD hoặc đầu nối khác nhau.
Gioăng EPDM có thay riêng được không?
Có. Gioăng là chi tiết riêng trong bộ coupling và có thể thay thế độc lập khi bị chai cứng, biến dạng hoặc giảm khả năng làm kín, miễn là gioăng mới có đúng kích thước và quy cách.
Coupling inox 304 có tháo ra sử dụng lại được không?
Khớp nối và ống nối có thể tháo ra để kiểm tra và lắp lại nếu vẫn đảm bảo tình trạng kỹ thuật. Riêng gioăng EPDM cần được kiểm tra kỹ độ đàn hồi và bề mặt trước khi tái sử dụng.
Coupling inox và clamp inox có giống nhau không?
Không. Coupling liên kết với đầu ống có rãnh, còn clamp inox sử dụng đầu ferrule. Hai kiểu kết nối có cấu tạo khác nhau nên không thể thay thế trực tiếp cho nhau.
Khi đặt mua coupling cần cung cấp thông tin gì?
Nên cung cấp DN hoặc size inch, OD thực tế, áp suất làm việc, kiểu rãnh và vị trí cần kết nối. Nếu chưa xác định rõ quy cách, có thể cung cấp bản vẽ hoặc mẫu thực tế để đối chiếu trước khi đặt hàng.
Đánh giá
Chưa có đánh giá nào.
