Van bướm tay gạt inox kẹp wafer – Lựa chọn phổ biến trong công nghiệp

Trong các hệ thống đường ống công nghiệp hiện nay, việc lựa chọn van đóng/mở phù hợp luôn là bài toán quan trọng đối với kỹ sư. Giữa vô số chủng loại, van bướm tay gạt inox kẹp wafer nổi lên như một giải pháp kinh tế, tiện lợi và bền bỉ.

Loại van này không chỉ xuất hiện phổ biến trong các hệ thống nước sạch, xử lý nước thải, khí nén mà còn có mặt ở nhiều công trình. Vậy điều gì khiến van bướm tay gạt inox kẹp wafer trở thành “lựa chọn phổ biến trong công nghiệp”? Bài viết này sẽ phân tích chi tiết từ cấu tạo, đặc điểm kỹ thuật, đến ưu điểm, hạn chế và ứng dụng thực tế để giúp bạn có cái nhìn đầy đủ nhất.

I. Van bướm tay gạt inox kẹp wafer là gì?

1. Khái niệm

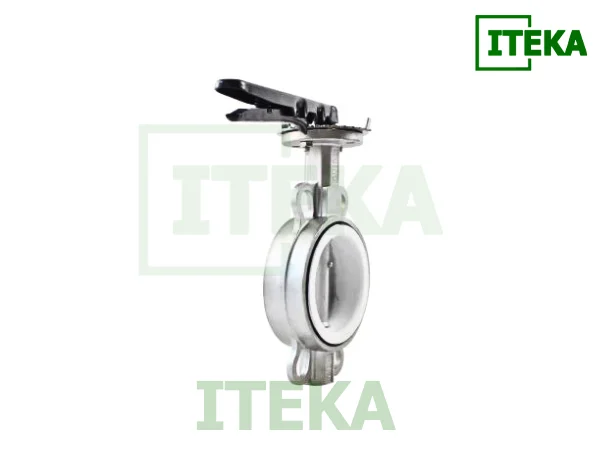

Van bướm tay gạt inox kẹp wafer là một loại van công nghiệp, được chế tạo từ inox thép không gỉ (thường là van bướm inox 304 hoặc van bướm 316) và sử dụng cơ cấu tay gạt để vận hành. Van được lắp đặt theo kiểu kẹp wafer, nghĩa là kẹp trực tiếp giữa hai mặt bích inox đường ống bằng bu-lông, giúp cố định chắc chắn mà không cần thêm phụ kiện cồng kềnh.

2. Cấu tạo cơ bản

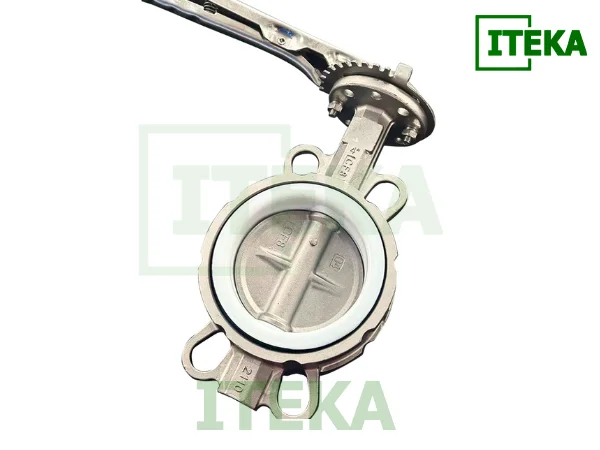

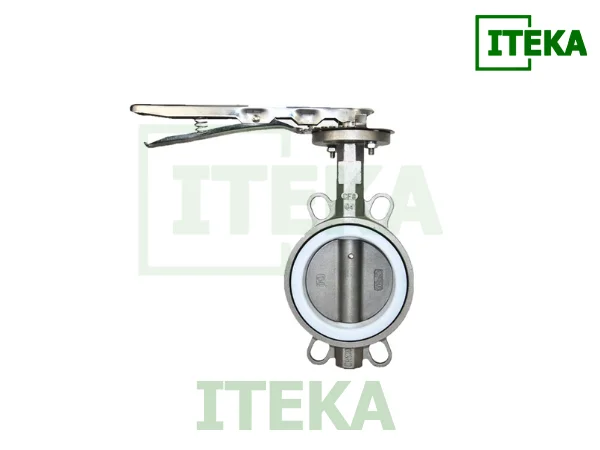

Một chiếc van bướm tay kẹp inox thường bao gồm:

• Thân van: làm từ inox 304 hoặc inox 316, có khả năng chịu áp lực và chống ăn mòn tốt.
• Đĩa van: hình tròn, gắn trực tiếp trên trục, xoay 0–90° để đóng/mở dòng chảy.
• Tay gạt: cơ cấu điều khiển thủ công, chỉ cần ¼ vòng xoay để đóng/mở hoàn toàn.
• Khấc định vị: giữ van ở nhiều góc mở khác nhau, vừa có thể đóng/mở, vừa điều tiết lưu lượng.
• Gioăng làm kín: thường dùng PTFE (Teflon) để đảm bảo kín khít, không rò rỉ.

3. Đặc điểm của kiểu lắp kẹp wafer

• Kiểu lắp van bướm kẹp wafer cho phép kẹp van trực tiếp giữa hai mặt bích của đường ống inox công nghiệp.
• Thiết kế gọn nhẹ, phù hợp với không gian hạn chế.
• Dễ tháo lắp và bảo trì.
• Có thể dùng chung với nhiều tiêu chuẩn mặt bích khác nhau (JIS, BS, ANSI).

4. Phạm vi ứng dụng điển hình

Nhờ cấu tạo đơn giản và giá thành hợp lý, van bướm tay gạt inox kẹp wafer thường được ứng dụng cho:

• Đường ống nước DN nhỏ đến trung bình (DN50–DN150).
• Áp suất làm việc PN10–PN16.
• Hệ thống nước sạch, xử lý nước thải, khí nén.

II. Vì sao van bướm tay gạt inox kẹp wafer phổ biến trong công nghiệp?

Khi nói đến sự phổ biến của van bướm tay gạt inox kẹp wafer trong các hệ thống công nghiệp, cần phân tích cả góc độ kỹ thuật lẫn kinh tế. Không phải ngẫu nhiên mà dòng van này xuất hiện ở hầu hết nhà máy xử lý nước, hệ thống PCCC và các xưởng sản xuất có sử dụng khí nén. Dưới đây là những lý do cốt lõi:

1. Giá thành hợp lý, tối ưu chi phí dự án

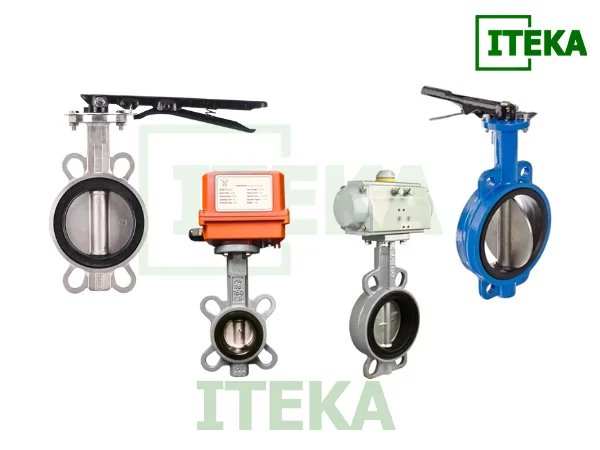

So với van bướm tay quay hoặc các loại van điều khiển tự động như điện/khí nén, van bướm tay gạt inox kẹp wafer có mức giá rẻ hơn nhiều nhưng vẫn đáp ứng được nhu cầu vận hành cơ bản. Với các dự án vừa và nhỏ, nơi DN thường ≤150 và áp suất PN10–PN16, lựa chọn van tay gạt giúp giảm chi phí đầu tư ban đầu đáng kể. Đây là lý do chính khiến nó trở thành lựa chọn phổ biến trong công nghiệp.

2. Thiết kế nhỏ gọn, tiết kiệm không gian

Kiểu lắp van bướm kẹp wafer giúp cố định van gọn nhẹ giữa hai mặt bích, không cần thêm tai ren hoặc bulông xuyên thân như kiểu lug. Nhờ vậy, tổng trọng lượng của van giảm, lắp đặt nhanh chóng, bảo trì dễ dàng. Đặc biệt, trong các hệ thống đường ống công nghiệp chật hẹp, van bướm inox tay gạt kẹp wafer luôn là ưu tiên hàng đầu.

3. Thao tác nhanh, trực quan

Ưu điểm lớn của van bướm inox tay gạt là chỉ cần ¼ vòng gạt (90°) là có thể đóng/mở hoàn toàn. Không giống như van tay quay cần xoay nhiều vòng vô lăng, cơ chế tay gạt giúp người vận hành tiết kiệm thời gian và thao tác dễ dàng, đặc biệt hữu ích trong tình huống khẩn cấp như PCCC.

4. Phù hợp với DN và PN phổ biến trong công nghiệp

• DN nhỏ đến trung bình (DN50–DN150): thường gặp trong hầu hết hệ thống cấp nước, khí nén.
• Áp suất PN10–PN16: đây là mức áp suất phổ biến trong các hệ thống công nghiệp vừa và nhỏ.

Chính sự phù hợp với dải DN/PN phổ biến này khiến van bướm tay kẹp inox wafer có độ ứng dụng rất rộng, vượt trội so với nhiều loại van khác.

5. Vật liệu inox kết hợp gioăng Teflon (PTFE)

• Inox 304: bền chắc, giá thành hợp lý, dùng nhiều trong nước sạch, khí nén.
• Inox 316: chống ăn mòn vượt trội, phù hợp môi trường hóa chất, muối, axit nhẹ.

Gioăng Teflon (PTFE): đây là loại gioăng duy nhất sử dụng trong van bướm tay gạt inox kẹp wafer.

• Chịu nhiệt tốt từ –20°C đến +180°C.
• Hệ số ma sát thấp (~0,05) → thao tác nhẹ nhàng hơn.
• Trơ với hầu hết hóa chất, axit, kiềm, dung môi.
• Đảm bảo độ kín tuyệt đối, hạn chế rò rỉ.

Chính nhờ sự kết hợp inox + PTFE, van đáp ứng được cả nước sạch, khí nén và hóa chất nhẹ, góp phần củng cố tính phổ biến trong công nghiệp.

6. Hiệu quả vận hành và bảo trì

Do kết cấu đơn giản, ít chi tiết cơ khí, van bướm tay gạt inox kẹp wafer có chi phí bảo trì thấp, chỉ cần kiểm tra và thay thế gioăng PTFE khi mòn. Điều này giúp đảm bảo hệ thống luôn vận hành ổn định, tiết kiệm chi phí dài hạn.

III. Đặc điểm kỹ thuật củng cố tính phổ biến

Sự phổ biến của van bướm tay gạt inox kẹp wafer không chỉ đến từ giá thành, mà còn từ những thông số kỹ thuật đảm bảo tính ổn định, độ bền và an toàn trong công nghiệp. Khi phân tích chi tiết cấu tạo và vật liệu, có thể thấy đây là lựa chọn phù hợp cho phần lớn hệ thống DN nhỏ và trung bình.

1. Thân và đĩa van – Inox 304 và inox 316

Van bướm inox 304 kẹp wafer: chế tạo từ thép không gỉ austenitic với thành phần tối thiểu Crom ≥18% và Niken ≥8%. Vật liệu này mang lại:

• Khả năng chống oxy hóa và ăn mòn trong môi trường trung tính (nước sạch, khí nén).
• Độ bền kéo (tensile strength) trung bình 515–750 MPa, đáp ứng tốt áp suất PN10–PN16.
• Tính gia công cao, dễ hàn, dễ chế tạo đĩa và thân van với dung sai chính xác.

Van bướm 316 kẹp wafer: bổ sung molypden (Mo ~2–3%), nâng cao:

• Khả năng chống ăn mòn cục bộ (pitting corrosion) trong môi trường chứa ion Cl⁻ (muối, nước biển, hóa chất Clo).
• Giữ độ bền cơ học trong điều kiện nhiệt độ cao và áp suất liên tục.
• Thích hợp cho nhà máy hóa chất, luyện kim, công trình ven biển.

=> Sự lựa chọn giữa inox 304 và inox 316 giúp van bướm inox tay gạt kẹp wafer bao phủ hầu hết điều kiện công nghiệp phổ biến.

2. Gioăng Teflon (PTFE) – yếu tố quyết định độ kín

Không giống một số dòng van bướm dùng EPDM, van bướm tay gạt inox kẹp wafer chỉ sử dụng gioăng Teflon (PTFE) để đạt hiệu năng cao hơn:

• Độ bền nhiệt: –20°C đến +180°C, phù hợp cả hệ thống nước nóng, khí nóng.
• Tính trơ hóa học: PTFE không bị phản ứng với hầu hết axit, bazơ, dung môi hữu cơ. Điều này đặc biệt quan trọng trong công nghiệp hóa chất.
• Hệ số ma sát cực thấp (~0,05): giúp đĩa van xoay dễ dàng, giảm mô-men vận hành.
• Khả năng chống lão hóa: không bị nứt vỡ hoặc biến tính theo thời gian, duy trì độ kín lâu dài.

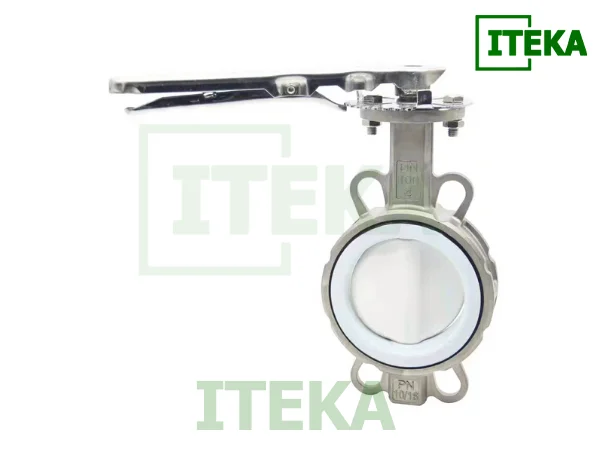

• Áp suất làm việc ổn định: nhờ PTFE chịu được biến dạng đàn hồi mà không mất khả năng làm kín, giúp van bướm inox tay gạt kẹp wafer vận hành an toàn trong dải PN10–PN16.

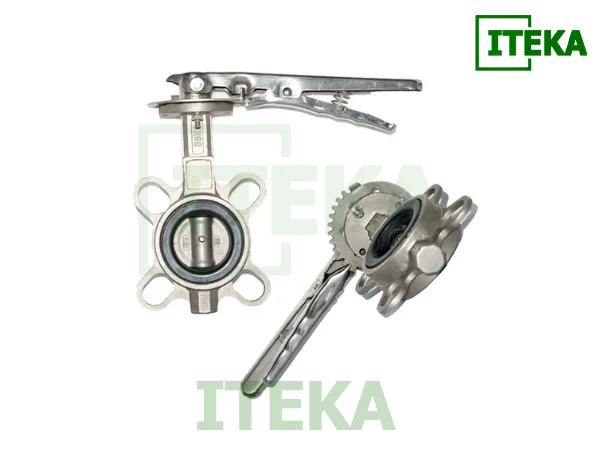

3. Cơ cấu tay gạt – Truyền lực trực tiếp nhưng hiệu quả

• Nguyên lý: lực từ tay người truyền trực tiếp vào trục qua tay gạt. Khi gạt 90°, đĩa van xoay từ trạng thái mở sang đóng (hoặc ngược lại).

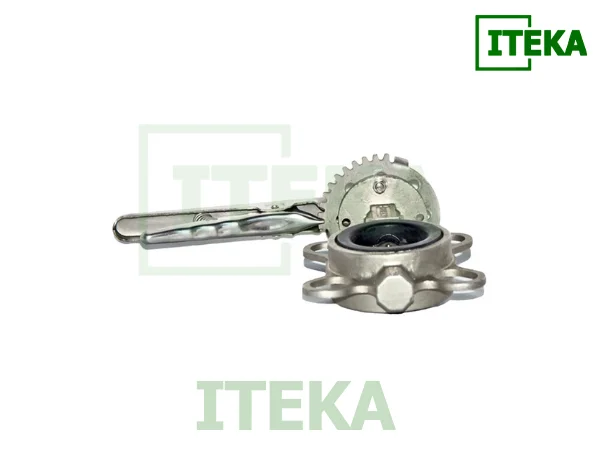

• Cơ cấu khấc định vị: thường có 8–12 vị trí, cho phép điều chỉnh đĩa ở nhiều góc mở (30°, 45°, 60°…), biến van từ thiết bị đóng/mở thành van điều tiết lưu lượng.
• Vận hành: vì không có hộp số, mô-men xoắn cần thiết phụ thuộc DN và PN. Với DN ≤150, lực tay người (~80–150 N) là đủ để thao tác an toàn.

4. Kết cấu kẹp wafer – Tối ưu lắp đặt và bảo trì

• Phương thức lắp đặt: van được kẹp trực tiếp giữa hai mặt bích bằng bu-lông, không cần bulông xuyên thân như kiểu lug.

Ưu điểm kỹ thuật:

• Trọng lượng van nhẹ hơn 20–30% so với lug.
• Cho phép lắp đặt nhanh chóng, đặc biệt trong không gian hẹp.
• Tương thích nhiều tiêu chuẩn như mặt bích JIS, mặt bích BS, mặt bích ANSI → tính linh hoạt cao trong các dự án.

Bảo trì: nhờ cấu tạo đơn giản, kỹ sư có thể tháo van ra khỏi đường ống mà không cần tháo toàn bộ hệ thống, giảm thời gian dừng máy.

VIII. Mua van bướm tay gạt inox kẹp wafer tại ITEKA

Để đảm bảo hệ thống vận hành ổn định, kỹ sư không chỉ cần chọn đúng loại van bướm tay gạt inox kẹp wafer mà còn phải tìm đúng nhà cung cấp uy tín. ITEKA chính là lựa chọn tối ưu nhờ:

• Sản phẩm nhập khẩu chính hãng: Inox 304/316, gioăng PTFE, tiêu chuẩn PN10–PN16, đảm bảo đúng chất lượng.
• Đầy đủ CO–CQ: minh bạch, rõ ràng cho từng lô hàng.
• Kho hàng lớn, giao nhanh: luôn sẵn DN50–DN150, đáp ứng kịp tiến độ công trình.
• Uy tín thương hiệu: đối tác tin cậy của Sabeco, Vinamilk, Habeco, Cozy, Dược Hoa Linh, IDP.
• Tư vấn kỹ thuật chuyên sâu: hỗ trợ chọn đúng loại van, hướng dẫn lắp đặt, bảo hành 12 tháng.

📞 Liên hệ ngay ITEKA – Hotline/Zalo để nhận báo giá chi tiết và giải pháp van bướm inox phù hợp nhất cho hệ thống công nghiệp của bạn.
