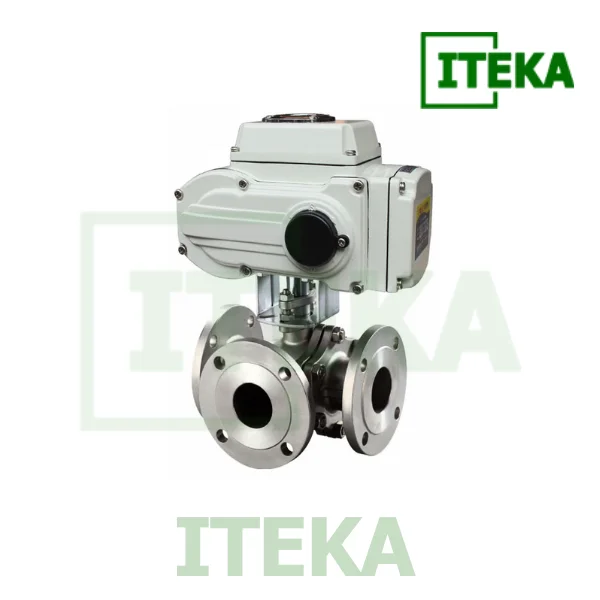

Van bi 3 ngả mặt bích

1. Van bi 3 ngả mặt bích là gì?

Van bi 3 ngả mặt bích có thiết kế gồm 3 cửa kết nối và bi van khoan lỗ đặc biệt (L-port hoặc T-port). Sự khác biệt so với van bi 2 ngả nằm ở chỗ: thay vì chỉ đóng/mở một hướng, van 3 ngả cho phép điều khiển nhiều hướng dòng chảy, đáp ứng được các hệ thống có cấu trúc phức tạp.

Điểm nhấn quan trọng là kết nối mặt bích – kiểu kết nối giúp van dễ lắp đặt, tháo dỡ và đảm bảo độ kín khít trong các hệ thống áp suất và nhiệt độ cao. Vì thế, loại van này thường xuất hiện trong những ứng dụng công nghiệp nặng như hóa chất, dầu khí, xử lý nước, nhà máy nhiệt điện, xi măng.

2. Cấu tạo chi tiết của van bi 3 ngả mặt bích

Để hiểu được tại sao van bi 3 ngả mặt bích lại được ưa chuộng, cần phân tích chi tiết từng bộ phận:

2.1 Thân van

• Được chế tạo từ inox 304 hoặc inox 316, giúp chống gỉ sét và chịu được môi trường khắc nghiệt.
• Kết cấu thân van cứng vững, có thể chịu áp lực cao (PN16, PN25, PN40…).
• Bề mặt gia công chính xác để kết hợp hoàn hảo với bi và gioăng làm kín.

2.2 Bi van

• Bi được khoan lỗ dạng L-port hoặc T-port:
  • L-port: kết nối 2 trong 3 cửa, thích hợp điều hướng dòng chảy.
  • T-port: cho phép chia dòng hoặc trộn dòng.
• Bề mặt bi được đánh bóng mịn, giảm ma sát, giúp thao tác đóng/mở nhẹ nhàng và kín khít.

2.3 Trục van

• Trục nối liền tay gạt (hoặc bộ điều khiển tự động) với bi van.
• Được chế tạo từ inox thép không gỉ, có độ cứng cao để chịu mô-men xoắn lớn.
• Thiết kế chống tuột, đảm bảo an toàn khi vận hành.

2.4 Gioăng làm kín PTFE

• Toàn bộ hệ thống làm kín của van bi 3 ngả mặt bích đều sử dụng gioăng PTFE (Teflon).
• Ưu điểm nổi bật của PTFE:
  • Khả năng chịu nhiệt độ từ −20 °C đến khoảng 200 °C.
  • Chống ăn mòn bởi nhiều loại hóa chất mạnh.
  • Hệ số ma sát thấp, giúp van vận hành trơn tru, không kẹt dính.
• Nhờ sử dụng PTFE, van đảm bảo độ kín khít cao, hạn chế rò rỉ và kéo dài tuổi thọ.

2.5 Mặt bích kết nối

• Làm theo các tiêu chuẩn JIS, ANSI, BS, DIN, tùy theo hệ thống ống.
• Mặt bích thường có các lỗ bulong bố trí đều, giúp cố định chắc chắn vào đường ống.
• Ưu điểm của kết nối mặt bích là độ an toàn cao, dễ dàng tháo lắp khi bảo trì hoặc thay thế.

3. Nguyên lý hoạt động của van bi 3 ngả mặt bích

Cơ chế hoạt động của van bi 3 ngả mặt bích dựa trên chuyển động xoay của bi van bên trong. Khi tay gạt hoặc bộ điều khiển tác động lên trục, bi xoay quanh trục của nó và thay đổi hướng mở lỗ khoan. Tùy vào kiểu khoan bi (L hoặc T), lưu chất sẽ được điều hướng khác nhau.

3.1 Hoạt động với bi L-port

• L-port có hình dạng chữ L, cho phép kết nối 2 cửa trong tổng số 3 cửa tại một thời điểm.
• Ví dụ: Cửa A nối với cửa B, trong khi cửa C đóng; hoặc cửa A nối với cửa C, cửa B đóng.
• Thích hợp trong trường hợp cần chuyển hướng dòng chảy mà không cần chia dòng.

3.2 Hoạt động với bi T-port

• T-port có hình dạng chữ T, cho phép kết nối cả 3 cửa hoặc chỉ 2 cửa tùy theo góc xoay.
• Ví dụ: Cửa A có thể mở cùng lúc với cửa B và C → chia dòng; hoặc cửa B – C mở để dòng từ A đi vào và phân thành hai nhánh.
• Thích hợp cho hệ thống cần chia dòng hoặc trộn dòng.

3.3 Đặc điểm làm kín

• Dù ở trạng thái đóng hay mở, van vẫn giữ được độ kín nhờ gioăng PTFE bao quanh bi.
• PTFE giảm ma sát khi xoay, giúp quá trình điều khiển mượt mà, đồng thời chống rò rỉ lưu chất ở áp suất cao.

⇒ Như vậy, van bi 3 ngả mặt bích có nguyên lý hoạt động đơn giản nhưng vô cùng linh hoạt, đảm bảo phù hợp với nhiều hệ thống đường ống phức tạp.

4. Phân loại van bi 3 ngả mặt bích

Để lựa chọn đúng loại van, cần hiểu rõ các cách phân loại phổ biến. Dưới đây là những tiêu chí chính:

4.1 Phân loại theo vật liệu thân van

• Inox 304: Được dùng nhiều trong các ứng dụng thông thường, chi phí hợp lý, chống gỉ tốt.
• Inox 316: Chứa molypden (Mo), giúp tăng khả năng chống ăn mòn hóa chất, đặc biệt phù hợp môi trường biển, nước muối, dung dịch axit.

⇒  Khi mua van bi 3 ngả mặt bích, kỹ sư thường ưu tiên inox 316 cho những môi trường khắc nghiệt.

4.2 Phân loại theo dạng bi

• Bi L-port: Dùng để điều hướng, chuyển dòng từ cửa này sang cửa khác.
• Bi T-port: Dùng để chia dòng, trộn dòng hoặc dẫn lưu chất theo nhiều hướng đồng thời.

⇒ Đây là điểm quan trọng khi thiết kế hệ thống, vì việc chọn nhầm bi L hay T sẽ ảnh hưởng đến toàn bộ sơ đồ vận hành.

4.3 Phân loại theo phương thức điều khiển

• Tay gạt thủ công: Cấu tạo đơn giản, giá thành rẻ, phù hợp hệ thống nhỏ hoặc cần điều khiển trực tiếp.
• Bộ điều khiển khí nén: Mở/đóng nhanh trong 2–3 giây, phù hợp hệ thống tự động hóa công nghiệp.
• Bộ điều khiển điện: Cho phép vận hành từ xa, tích hợp với PLC, hệ thống điều khiển trung tâm.

4.4 Phân loại theo áp suất làm việc

• PN16, PN25, PN40 là các cấp áp phổ biến nhất của van bi 3 ngả mặt bích.
• Với hệ thống có áp lực cao (trên 25 bar), thường cần sử dụng loại van dày, gia công chính xác và gioăng PTFE chất lượng cao để đảm bảo an toàn.

⇒ Như vậy, khi phân loại van bi 3 ngả mặt bích, có thể dựa vào vật liệu, dạng bi, phương thức điều khiển và áp suất làm việc. Hiểu rõ các nhóm này giúp chọn đúng sản phẩm phù hợp với từng môi trường công nghiệp.

5. Ưu điểm nổi bật của van bi 3 ngả mặt bích

Trong số nhiều loại van công nghiệp, van bi 3 ngả mặt bích được đánh giá cao nhờ những ưu điểm vượt trội cả về thiết kế lẫn hiệu quả sử dụng.

5.1 Linh hoạt trong điều hướng dòng chảy

• Với bi dạng L hoặc T, van có thể chuyển hướng, phân dòng hoặc trộn dòng, thay thế cho việc phải dùng nhiều van đơn lẻ.
• Điều này giúp giảm chi phí lắp đặt, hạn chế số lượng phụ kiện, đồng thời tối ưu thiết kế đường ống inox công nghiệp.

5.2 Kết nối mặt bích an toàn, chắc chắn

• Kết nối mặt bích giúp van bi 3 ngả mặt bích chịu được áp suất cao, chống rung động và rò rỉ.
• Đây là lựa chọn phù hợp cho hệ thống có đường kính lớn (DN50 trở lên), nơi kết nối ren hoặc hàn không còn hiệu quả.

5.3 Độ kín khít cao nhờ gioăng PTFE

• Gioăng PTFE ôm sát bề mặt bi, tạo ra độ kín khít hoàn hảo, ngăn chặn rò rỉ lưu chất kể cả trong điều kiện áp suất cao.
• PTFE còn có hệ số ma sát thấp, giúp bi xoay nhẹ nhàng, giảm hao mòn và kéo dài tuổi thọ vận hành.

5.4 Chống ăn mòn, chịu nhiệt tốt

• Thân inox 304/316 chống lại hiện tượng oxy hóa, gỉ sét khi tiếp xúc với nước, hơi nóng hay hóa chất.
• Gioăng PTFE chịu nhiệt đến 200 °C, đáp ứng đa số ứng dụng công nghiệp.

5.5 Dễ bảo trì và thay thế

• Khi cần kiểm tra hoặc bảo dưỡng, chỉ cần tháo bulong ở mặt bích inox để rút van ra ngoài.
• Cấu tạo đơn giản, ít chi tiết chuyển động nên việc thay thế gioăng PTFE hoặc bảo dưỡng định kỳ rất thuận tiện.

6. Ứng dụng thực tế của van bi 3 ngả mặt bích

Không chỉ dừng lại ở lý thuyết, loại van này đã được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau.

6.1 Hệ thống xử lý nước và nước thải

• Dùng để chuyển hướng hoặc phân dòng nước, đặc biệt trong các trạm bơm, bể chứa.
• Gioăng PTFE đảm bảo không rò rỉ, an toàn cho cả môi trường sạch lẫn môi trường có hóa chất.

6.2 Ngành hóa chất và dung môi

• Với khả năng chịu được môi trường ăn mòn, van bi 3 ngả mặt bích inox 316 được ưu tiên sử dụng trong đường ống dẫn axit loãng, dung môi hữu cơ.
• Thiết kế kín khít giúp hạn chế rò rỉ, đảm bảo an toàn lao động.

6.3 Ngành dầu khí và công nghiệp nặng

• Sử dụng để phân dòng trong hệ thống dẫn dầu, khí đốt hoặc hơi nóng.
• Kết nối mặt bích PN25–PN40 đảm bảo an toàn trong điều kiện áp lực cao.

6.4 Nhà máy xi măng, nhiệt điện, giấy

• Trong các hệ thống đường ống lớn, van bi 3 ngả mặt bích được lắp đặt để phân luồng nước làm mát, khí nén hoặc bột lỏng.
• Cấu tạo chắc chắn, bền bỉ giúp vận hành ổn định liên tục trong môi trường khắc nghiệt.

7. So sánh van bi 3 ngả mặt bích với các loại van khác

Để thấy rõ ưu thế, cần đặt van bi 3 ngả mặt bích trong sự so sánh với các loại van khác đang được dùng trong công nghiệp.

7.1 So sánh với van bi 2 ngả

• Chức năng:
  • Van bi 2 ngả chỉ đóng/mở dòng chảy theo một hướng → phù hợp hệ thống đơn giản.
  • Van bi 3 ngả mặt bích có thể chuyển hướng, chia dòng hoặc trộn dòng → linh hoạt hơn trong hệ thống phức tạp.
• Chi phí lắp đặt:
  • Nếu dùng van 2 ngả, cần lắp nhiều van để thực hiện phân dòng.
  • Van bi 3 ngả chỉ cần 1 thiết bị, tiết kiệm phụ kiện và công lắp đặt.
• Kín khít:
  • Cả hai loại đều sử dụng gioăng PTFE, nhưng 3 ngả cần nhiều vị trí làm kín hơn → yêu cầu gia công chính xác cao.

7.2 So sánh kết nối mặt bích với nối ren / hàn

• Kết nối ren:
  • Phù hợp với ống nhỏ (DN15–DN50).
  • Dễ lắp đặt nhưng không chịu được áp lực cao, dễ rò rỉ khi rung động mạnh.
• Kết nối hàn:
  • Độ kín cao, chắc chắn, nhưng khó tháo lắp khi cần bảo trì.
• Kết nối mặt bích:
  • Tháo lắp dễ dàng, thích hợp với đường ống lớn DN50–DN300.
  • Chịu được áp suất cao (PN16–PN40), độ bền lâu dài.

8. Lưu ý khi lựa chọn van bi 3 ngả mặt bích

Để đảm bảo hệ thống hoạt động ổn định, khi lựa chọn van bi 3 ngả mặt bích, kỹ sư cần chú ý đến một số yếu tố quan trọng sau:

8.1 Tiêu chuẩn mặt bích

• Hệ thống ống thường theo các chuẩn:
  • Mặt bích JIS
  • Mặt bích ANSI
  • Mặt bích BS
  • Mặt bích DIN
• Khi chọn van, cần đảm bảo tiêu chuẩn mặt bích đồng bộ với đường ống, tránh tình trạng không khớp bulong hoặc rò rỉ tại mối nối.

8.2 Vật liệu thân van

• Inox 304 phù hợp cho nước sạch, môi trường ít ăn mòn.
• Inox 316 thích hợp cho hệ thống có hóa chất, nước muối hoặc môi trường biển.

8.3 Lựa chọn bi L hoặc T

• Bi L-port cho phép chuyển hướng dòng chảy.
• Bi T-port cho phép chia dòng hoặc trộn dòng.
• Việc lựa chọn sai dạng bi có thể gây khó khăn trong vận hành và không đạt mục đích thiết kế.

8.4 Phương thức điều khiển

• Van bi 3 ngả mặt bích tay gạt: cho hệ thống đơn giản, ít thao tác.
• Van bi 3 ngả mặt bích khí nén: cho hệ thống tự động, cần đóng mở nhanh.
• Van bi 3 ngả mặt bích điều khiển điện: phù hợp với hệ thống điều khiển từ xa, tích hợp PLC.

8.5 Độ kín và gioăng PTFE

• Chỉ nên chọn van bi 3 ngả mặt bích sử dụng gioăng PTFE chất lượng cao để đảm bảo độ kín, chịu nhiệt và chống ăn mòn.
• Tránh các sản phẩm không rõ xuất xứ, gioăng kém chất lượng dễ gây rò rỉ.

9. Hướng dẫn lắp đặt và bảo trì van bi 3 ngả mặt bích

Việc lắp đặt đúng kỹ thuật sẽ giúp van bi 3 ngả mặt bích vận hành ổn định và giảm thiểu sự cố. Ngoài ra, bảo trì định kỳ cũng là yếu tố quan trọng để kéo dài tuổi thọ van.

9.1 Hướng dẫn lắp đặt

• Chuẩn bị bề mặt kết nối:
  • Kiểm tra đường ống và mặt bích phải phẳng, sạch bụi bẩn và dầu mỡ.
  • Đảm bảo tiêu chuẩn mặt bích của van và đường ống đồng bộ (JIS, ANSI, BS, DIN).
• Lắp đặt bulong mặt bích:
  • Đặt gioăng đúng vị trí.
  • Xiết bulong chéo đều các phía, không siết lệch để tránh rò rỉ.
• Kiểm tra sau lắp:
  • Vận hành thử tay gạt hoặc bộ điều khiển để đảm bảo bi xoay nhẹ nhàng.
  • Kiểm tra kín khít bằng cách chạy thử áp lực nước/khí.

9.2 Hướng dẫn bảo trì van bi 3 ngả mặt bích

• Kiểm tra định kỳ: Theo dõi tình trạng vận hành sau mỗi 3–6 tháng.
• Bôi trơn trục van: Giúp thao tác đóng mở mượt mà hơn.
• Thay gioăng PTFE khi cần thiết: Nếu phát hiện rò rỉ, cần thay gioăng ngay. PTFE có độ bền cao nhưng trong môi trường áp lực lớn hoặc nhiệt độ khắc nghiệt, vẫn cần kiểm tra thường xuyên.
• Làm sạch bề mặt bi: Tránh cặn bẩn bám lâu ngày gây ma sát và hư hại.

10. FAQ – Những câu hỏi thường gặp về van bi 3 ngả mặt bích

1. Van bi 3 ngả mặt bích chịu được áp suất bao nhiêu?
→ Thông thường, loại van này chịu áp từ PN10 đến PN40 (tương đương 16–40 bar). Một số dòng đặc biệt có thể đạt cao hơn tùy thiết kế và vật liệu.

2. Gioăng PTFE trong van có ưu điểm gì?
→ Gioăng PTFE có khả năng chịu nhiệt đến 200 °C, khả năng chống ăn mòn hóa chất, hệ số ma sát thấp giúp bi xoay nhẹ nhàng. Đây là loại gioăng tối ưu để đảm bảo độ kín khít của van bi 3 ngả mặt bích.

3. Nên chọn bi L hay bi T?
→ Bi L-port dùng để chuyển hướng dòng chảy, bi T-port dùng để chia hoặc trộn dòng. Việc chọn loại nào phụ thuộc mục đích vận hành của hệ thống.

4. Có thể thay đổi phương thức điều khiển từ tay gạt sang tự động không?
→ Hoàn toàn có thể. Van bi 3 ngả mặt bích thiết kế trục chuẩn ISO, có thể lắp thêm bộ điều khiển khí nén hoặc điện tùy nhu cầu.

5. Van bi 3 ngả mặt bích có dùng được cho môi trường hóa chất không?
→ Có. Đặc biệt loại inox 316 kết hợp gioăng PTFE rất phù hợp với môi trường hóa chất loãng, dung môi hữu cơ hoặc nước muối.
