PN63 khắc trên thân van bi mini nghĩa là gì?

Trên thân van bi mini inox thường có khắc ký hiệu PN63, khiến nhiều người thắc mắc “PN63 khắc trên thân van bi mini nghĩa là gì?”. Thực ra, đây là thông số thể hiện áp suất danh nghĩa mà van chịu được – tương đương khoảng 63 bar (≈913 psi). Nói cách khác, PN63 khắc trên thân van bi mini cho biết van có thể làm việc an toàn ở môi trường áp suất cao, thường dùng trong hệ thống khí nén, hơi hoặc thủy lực.

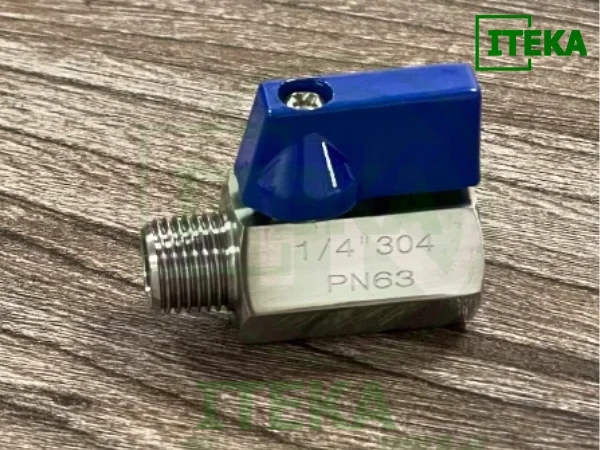

1. Van bi mini là gì?

Van bi mini là biến thể “nhỏ nhưng khỏe” của van bi ren, tối ưu cho không gian hẹp – áp cao – thao tác nhanh.

1.1 Đặc điểm chung của van bi mini

Đặc điểm chung của van bi ren bạn cần nắm rõ như:

• Kích thước DN nhỏ (DN6–DN15, ¼”–½”):
  • Gọn để lắp trong tủ máy, cụm manifold, máy nén, thiết bị thí nghiệm.
  • Giảm trọng lượng và chiều dài lắp đặt, phù hợp vị trí bị hạn chế khoảng trống.
• Kết cấu thường gặp – thân liền 1PC:
  • Ít mối ghép → giảm nguy cơ rò ở thân, phù hợp áp cao.
  • Bi inox xoay 90° → đóng/mở nhanh, tổn thất áp thấp.
• Kiểu thao tác:
  • Tay gạt mini hoặc tay bướm; có thể gắn chốt khóa tùy cấu hình.
• Chuẩn ren:
  • G/BSPP, BSPT, hoặc NPT; không lắp lẫn giữa các chuẩn để tránh rò rỉ ren.

Xem thêm: Ren G là gì?

1.2 Ứng dụng điển hình của van bi mini

• Khí nén & dầu áp:
  • Nhánh chặn nhanh, đường bypass, đầu ra bình khí, điểm xả/đo áp.
• Máy móc – dây chuyền:
  • Máy chiết rót, đóng gói, lọc áp cao, cụm test áp trong xưởng.
• Hóa chất nhẹ & xử lý nước:
  • Dẫn dung dịch áp lực, xả/đóng nhanh trong điều kiện dao động áp.
• Lý do PN63 phổ biến trên van mini:
  • Kích thước nhỏ nhưng yêu cầu chịu áp cao → PN63 đáp ứng biên độ an toàn tốt hơn PN16/PN40.
  • Thử kín thân ở mức ≥1.5×PN theo EN 12266 (tức ≈95 bar cho PN63) → phù hợp rung động/dao động nhiệt trong thiết bị nhỏ.

2. PN là gì trong tiêu chuẩn công nghiệp?

PN là “ngôn ngữ” chuẩn châu Âu để định danh cấp áp của van và phụ kiện, thường khắc trực tiếp lên thân để người dùng đọc nhanh.

2.1 PN viết tắt của “Pressure Nominal”

• Định nghĩa: áp suất danh định (bar) mà van chịu được tại nhiệt độ chuẩn ≈20°C.
• Vai trò: dùng để thiết kế – chọn thiết bị – thử kín theo tiêu chuẩn (DIN/EN, ISO).
• Lưu ý: PN không phải áp làm việc cố định ở mọi nhiệt độ; nhiệt tăng → áp cho phép giảm theo đường cong P–T của nhà sản xuất.

2.2 Cách đọc và quy đổi PN ↔ bar ↔ psi

• Quy tắc nhanh: PN xấp xỉ giá trị bar ở 20°C.
• Một số mốc tham chiếu thường gặp:
  • PN16 ≈ 16 bar ≈ 232 psi → dải áp thấp–trung.
  • PN40 ≈ 40 bar ≈ 580 psi → dải áp trung–cao.
  • PN63 ≈ 63 bar ≈ 913 psi → dải áp cao (rất phổ biến trên van bi mini).
• So với hệ WOG (psi, nước–dầu–khí ở ~38°C):
  • 1000 WOG ≈ 69 bar → gần tương đương PN63.
  • Hai hệ chỉ khác cách biểu thị (bar vs psi; 20°C vs ~38°C), mục đích đều là xếp hạng chịu áp.

2.3 Mối liên hệ PN – tiêu chuẩn thử kín – dải nhiệt

• Thử thân & ghế theo EN 12266/ISO 5208:
  • Áp thử thân thường lấy ≥1.5×PN; với PN63 → thử ≈ 95 bar.
  • Áp thử ghế thường ≈PN (tùy loại ghế/kiểu thử).
• Giảm áp theo nhiệt độ:
  • Khi vận hành ở >100°C, áp làm việc cho phép giảm đáng kể; bắt buộc tra biểu đồ P–T của nhà sản xuất.
• Hệ quả thực tế trên van mini:
  • Dù khắc PN63, nếu môi trường nhiệt cao hoặc rung mạnh, cần hệ số an toàn và vật liệu ghế phù hợp (PTFE/R-PTFE…).

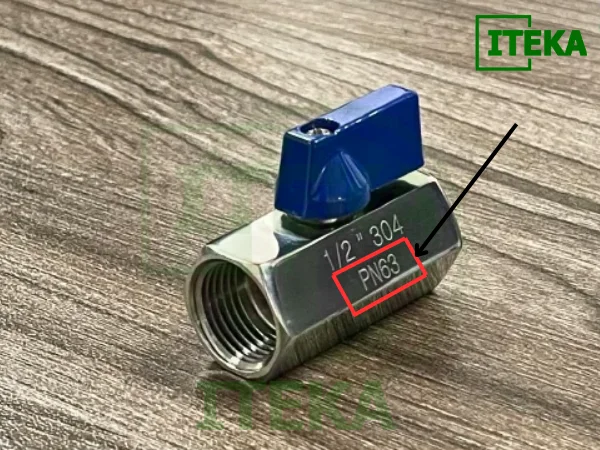

3. PN63 khắc trên thân van bi mini nghĩa là gì?

Ký hiệu PN63 là “chìa khóa” cho biết dải áp mà van mini chịu được ở điều kiện chuẩn. Phần này làm rõ ý nghĩa thực tế và cách diễn giải đúng.

• Cấp áp danh định 63 bar ở ~20°C
  • PN63 = 63 bar xấp xỉ 913 psi tại nhiệt độ chuẩn.
  • Đây là mức danh định, dùng để thiết kế và kiểm tra phù hợp với áp làm việc thực tế của tuyến.
• Hàm ý về thiết kế cơ khí
  • Thân van, nắp, bi, trục và cụm ghế được tính bền cho dải áp cao trên thân kích thước nhỏ.
  • Kết cấu mini thường 1PC thân liền để giảm mối ghép có nguy cơ rò.
• Liên hệ với quy trình thử kín tiêu chuẩn
  • Theo EN 12266 hoặc ISO 5208, áp thử thân thường ≥ 1.5 × PN.
  • Với PN63, áp thử thân tham chiếu khoảng 95 bar. Áp thử ghế tùy theo phương pháp thử.
• So với ký hiệu WOG
  • 1000 WOG ≈ 69 bar gần PN63.
  • WOG đo ở ~25°C cho nước, dầu, khí. PN đo ở ~20°C theo hệ châu Âu. Ý nghĩa đều là xếp hạng chịu áp.
• Giới hạn khi nhiệt độ tăng
  • Nhiệt độ cao làm giảm áp làm việc cho phép.
  • Vận hành >100°C cần quy chiếu đường cong P–T của nhà sản xuất để xác định lại dải an toàn.

4. Vì sao van bi mini thường chọn chuẩn PN63?

Trong thực tế, van mini thường làm việc ở vị trí hẹp, áp cao, thao tác nhanh. PN63 đáp ứng tốt yêu cầu đó.

• Biên độ an toàn cao trong không gian hẹp
  • Thiết bị nhỏ gọn thường có dao động áp và xung áp khi đóng mở.
  • PN63 giúp chịu đỉnh áp tốt hơn so với PN16 hay PN40.
• Độ bền thân – ghế – trục ổn định theo thời gian
  • Áp thử thân cao hơn tạo dư địa bền cho thân và ren kết nối.
  • Cụm ghế PTFE hoặc R-PTFE ở cấu hình PN63 thường có độ kín bền khi thao tác nhiều.
• Phù hợp dải ứng dụng áp cao thường gặp với van mini
  • Đầu ra bình khí, nhánh bypass, nhánh test áp, cụm manifold máy móc.
  • Các điểm đóng cắt nhanh cần lực thao tác thấp và độ kín tức thì.
• So sánh nhanh với cấp thấp hơn
  • PN16: phù hợp nước sạch áp thấp đến trung.
  • PN40: đáp ứng trung đến cao.
  • PN63: hướng tới áp cao, rủi ro xung áp và rung động lớn hơn, phù hợp với van mini.

5. Cách đọc hiểu các kí hiệu trên thân van bi mini

Một thân van thường khắc nhiều thông tin cùng lúc. Đọc đủ cụm giúp tránh hiểu sai khi lắp đặt.

• Cấu trúc ký hiệu điển hình
  • SIZE/DN: kích cỡ danh định, ví dụ ¼” hoặc DN8.
  • PN63: cấp áp danh định.
  • BODY: vật liệu thân, ví dụ inox 304 hoặc inox 316
  • SEAT: vật liệu ghế, ví dụ PTFE hoặc R-PTFE.
  • FLOW/ARROW: mũi tên chỉ hướng dòng ở các biến thể đặc biệt.
• Ví dụ giải mã cụ thể
  • Khắc: “¼” – PN63 – BODY CF8 – SEAT PTFE”
    • ¼” = DN8.
    • PN63 = 63 bar danh định ở ~20°C.
    • Inox 304 = thân inox 304
    • PTFE = ghế Teflon, cần kiểm tra tương thích hóa chất.
• Lưu ý thực tế khi đọc ký hiệu
  • Không nhầm PN với chuẩn ren. Ren của van bi mini tại ITEKA thường là ren thẳng G/BSPP
  • Không suy luận sai về nhiệt độ. PN63 không đồng nghĩa dùng được áp đó ở mọi nhiệt độ.
  • Đối chiếu CO–CQ nếu ký hiệu mờ hoặc thiếu để xác minh vật liệu.

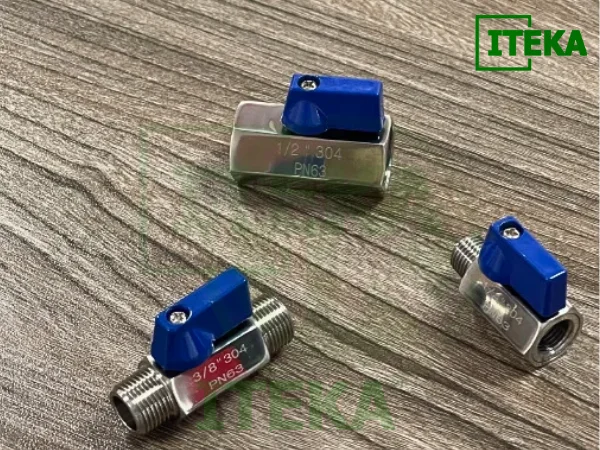

6. Ứng dụng thực tế van bi mini PN63

PN63 được ưa chuộng vì bao phủ nhiều tình huống áp cao trong công nghiệp, đặc biệt ở vị trí nhỏ hẹp.

• Hệ thống khí nén và dầu áp
  • Đầu ra bình khí, nhánh chặn nhanh, đường bypass.
  • Cụm test áp trong xưởng, nơi yêu cầu đóng kín tức thì.
• Máy móc và dây chuyền sản xuất
  • Máy nén, máy đóng gói, máy chiết rót, module manifold.
  • Điểm xả và đo áp trên đường ống kích thước nhỏ.
• Xử lý nước và dung dịch áp lực
  • Nhánh xả áp, nhánh cấp cục bộ trong cụm thiết bị.
  • Dung dịch trung tính hoặc hóa chất nhẹ, có dao động áp khi vận hành.
• Điều kiện vận hành có rung và nhiệt biến thiên
  • Vị trí gần máy quay, bơm piston, đường ống có xung áp.
  • Khu vực có thay đổi nhiệt theo chu kỳ làm việc, yêu cầu độ kín ổn định.

7. Lưu ý khi chọn và lắp đặt van bi mini

Khi đã chốt PN63, khâu lựa chọn cấu hình và lắp đặt quyết định trực tiếp đến độ kín và tuổi thọ.

• Xác nhận áp làm việc và hệ số an toàn
  • Đối chiếu áp làm việc thực tế với PN63 = 63 bar ở khoảng 20°C.
  • Nếu nhiệt độ vận hành cao hơn 100°C hoặc có xung áp, áp cho phép cần giảm theo đường cong P–T của nhà sản xuất.
• Chọn đúng vật liệu thân và ghế
  • Thân inox 304 cho môi trường sạch trong nhà. Thân inox 316 ưu tiên cho khu vực có môi trường ăn mòn cao như clorua, ngưng tụ, ngoài trời, ven biển,…..
  • Seat PTFE hoặc R-PTFE cho dải hóa chất rộng và tốc độ đóng cắt cao. Kiểm tra tương thích với dung môi đặc thù.
• Đồng bộ chuẩn ren với hệ ống
  • Giữ đồng nhất G BSPP, BSPT hoặc NPT. Không lắp lẫn chuẩn để tránh rò và mòn sớm.
  • Dùng keo ren và băng làm kín tương thích môi chất và nhiệt độ.
• Mô men siết ren và chống nứt thân
  • Siết đến mô men khuyến nghị của nhà sản xuất. Tránh dùng ống nối làm đòn bẩy quá dài gây xoắn thân.
  • Với vật liệu inox, ưu tiên đệm phẳng phù hợp để phân bố tải đều.
• Bố trí chống rung và đỡ lực
  • Lắp giá đỡ cục bộ khi nối với ống cứng để giảm tải lệch.
  • Vị trí gần bơm piston hoặc máy nén nên có khớp giãn nở hoặc đoạn ống mềm.
• Kiểm tra sau lắp đặt và định kỳ
  • Test kín theo EN 12266 hoặc ISO 5208. Ghi nhận mô men thao tác ban đầu để theo dõi suy giảm.
  • Kiểm tra theo quý ở môi trường rung mạnh hoặc có clorua. Theo nửa năm đến một năm ở môi trường sạch trong nhà.

8. FAQ – Những câu hỏi thường gặp về van bi ren mini

Một số thắc mắc tiêu biểu khi lựa chọn và vận hành van bi mini PN63.

Q: PN63 có tương đương 1000 WOG không?

A: Gần tương đương. PN63 ≈ 63 bar ≈ 913 psi. 1000 WOG ≈ 69 bar ở khoảng 38°C. Hai hệ chỉ khác cách biểu thị và nhiệt độ tham chiếu.

Q: Van khắc PN63 có dùng ở 120°C với áp 63 bar được không?

A: Không nên. Khi nhiệt tăng, áp làm việc cho phép phải giảm theo đồ thị P–T. Cần tra bảng của nhà sản xuất để chọn dải an toàn.

Q: Có bắt buộc chọn thân CF8M cho mọi vị trí PN63 không

A: Không. CF8 đủ dùng trong nhà sạch. CF8M khuyến nghị ở vị trí ngoài trời, gần tháp giải nhiệt hoặc có clorua.

Q: PTFE có chịu được tất cả hóa chất không

A: PTFE tương thích rộng nhưng vẫn cần xác minh với dung môi đặc thù và nhiệt độ thực tế. Có thể cân nhắc R-PTFE hoặc vật liệu khác nếu cần.

Q: Vì sao van mini hay nứt thân sau khi lắp

A: Thường do siết quá mô men, lệch tâm, hoặc dùng sai chuẩn ren. Cần căn thẳng trục, siết đúng lực, dùng keo ren phù hợp.

Q: Bao lâu cần kiểm tra lại van PN63

A: Ở khu vực rung mạnh hoặc có muối, nên kiểm tra theo quý. Trong nhà sạch, theo nửa năm hoặc một năm.
