Phụ kiện clamp cho ống vi sinh – ferrule, clamp, gioăng

Phụ kiện clamp cho ống vi sinh – ferrule, clamp, gioăng là những chi tiết liên kết đặc trưng trong hệ thống đường ống vi sinh, được thiết kế để đảm bảo tính linh hoạt, độ kín và vệ sinh tuyệt đối. Với cơ chế lắp nhanh, không ren và dễ tháo rời để vệ sinh, bộ phụ kiện này ngày càng được ưa chuộng trong các nhà máy sữa, bia, nước giải khát, dược phẩm và mỹ phẩm. Bài viết dưới đây sẽ giúp bạn hiểu rõ từng thành phần – từ ferrule, clamp đến gioăng, cấu tạo – công dụng – vật liệu – tiêu chuẩn phổ biến, cùng hướng dẫn chọn và sử dụng đúng loại clamp vi sinh để đảm bảo hiệu quả và độ bền tối ưu cho hệ thống.

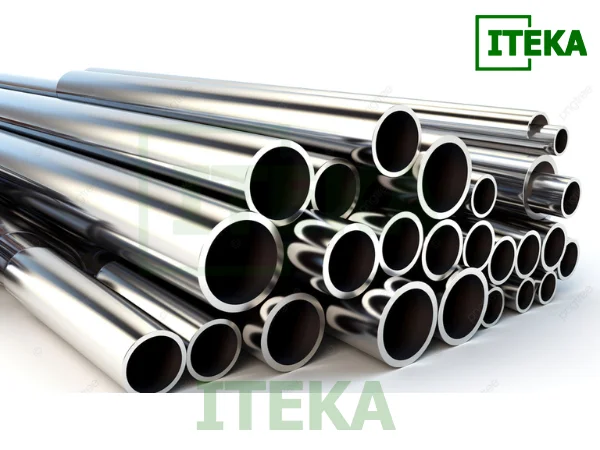

1. Tổng quan: vì sao mối nối clamp là “mảnh ghép” không thể thiếu của ống vi sinh?

Mối nối clamp được thiết kế để phục vụ đúng những gì đường ống vi sinh cần: tháo lắp nhanh để vệ sinh, bề mặt kín sạch tối ưu để hạn chế điểm giữ bẩn, và độ tin cậy cao khi chạy CIP/SIP liên tục. Bộ ba ferrule – clamp – gioăng tạo nên “mặt phẳng ép” ổn định cho gioăng, biến lực siết thành áp lực đều quanh chu vi, bảo đảm ống vi sinh đạt hiệu năng vệ sinh lẫn độ kín suốt vòng đời.

• Vai trò với ống vi sinh: mối nối không dùng ren bên trong, hạn chế kẽ hở và vết xước, giúp duy trì độ nhẵn bề mặt của hệ ống – yếu tố cốt lõi để giảm biofilm và tồn dư sản phẩm.
• Lợi ích trong vận hành: thao tác tháo – gắn nhanh giúp rút ngắn thời gian dừng máy cho vệ sinh kiểm tra; bảo trì chủ động khi gioăng lão hóa; chuẩn hóa phụ tùng cho toàn bộ line.
• Đồng bộ tiêu chuẩn: khi ống theo DIN/ISO/3-A thì ferrule, clamp, gioăng cũng phải theo đúng hệ đó; nếu không sẽ phát sinh rò rỉ, kênh gioăng, hoặc xén mép.

2. Tiêu chuẩn ống vi sinh và tác động trực tiếp tới ferrule – clamp – gioăng

Trước khi nói đến phụ kiện, hãy “đặt nền” bằng tiêu chuẩn của ống. OD, bề dày, cấp nhẵn bề mặt và mác vật liệu của ống sẽ chi phối kiểu ferrule cần hàn, profile gioăng tương thích và loại clamp chịu áp – nhiệt phù hợp.

• OD theo inch vs DN theo DIN/ISO: ống vi sinh thường dùng hệ inch (1”, 1.5”, 2”, 2.5”, 3”, 4”…), trong khi DIN/ISO dùng DN25, DN40, DN50… Việc quy đổi cần theo bảng của từng tiêu chuẩn chứ không thể lấy DN bích công nghiệp “áp” sang clamp vi sinh.
• Bề dày ống và vùng nhiệt khi hàn ferrule: ống mỏng yêu cầu quy trình hàn orbital chặt chẽ để không biến dạng mép, tránh “bục” khi siết clamp; ống dày hơn cho phép dải mô-men siết rộng hơn và ổn định hơn sau SIP.
• Bề mặt trong ống – Ra: với sản phẩm F&B hoặc dược, Ra ≤ 0.8 μm là mức phổ biến; nếu yêu cầu cao hơn chọn Ra ≤ 0.6 μm và electropolish. Khi bề mặt ống mịn, yêu cầu với ferrule và gioăng càng khắt khe để không tạo “nút thắt” cục bộ.
• Mác thép của ống: inox 304L đủ tốt cho đồ uống nhiều trường hợp; inox 316L/1.4404 được ưa dùng khi môi trường CIP/SIP khắc nghiệt hoặc có chloride. Phụ kiện ferrule nên đồng mác hoặc cao hơn để tương thích điện hóa lẫn cơ tính.

3. Ferrule cho ống vi sinh: lựa chọn hình học và bề mặt quyết định độ sạch dài hạn

Ferrule là đầu nối metal-to-gasket-to-metal; nhìn “mỏng manh” nhưng ảnh hưởng lớn đến độ sạch lẫn độ bền của mối hàn vào ống.

• Ferrule short-weld vs long-weld:
  • Short-weld: chiều dài hàn ngắn, phù hợp vị trí hạn chế không gian. Cần kiểm soát nhiệt kỹ để tránh co mép ống.
  • Long-weld: dễ gá hàn orbital, giảm biến dạng, thuận lợi mài – pickling – passivation, phù hợp hệ ống ra/vào CIP dày đặc.
• Vát mép – chamfer: mép ferrule cần được vát đều, không sắc để tránh cắt xén gioăng khi siết nhiều chu kỳ. Đây là “điểm mù” phổ biến dẫn tới vụn gioăng trong sản phẩm.
• Bề mặt – Ra và electropolish: ferrule nên có Ra tương đương hoặc tốt hơn Ra trong ống. Những vị trí tháo lắp thường xuyên nên chọn electropolish để giảm bám cặn.
• Dung sai mặt ép: mặt phẳng tiếp xúc với gioăng phải phẳng và đồng tâm – sai lệch nhỏ cũng gây “thở” khi nhiệt tăng, đặc biệt ở SIP 121–134 °C.
• Mác vật liệu: ưu tiên 316L cho tuyến có chloride, acid hoặc nhiệt cao; 304L có thể đủ cho nước sản phẩm trung tính, nhưng hãy tham chiếu giản đồ tương thích hóa chất CIP thực tế.

4. Clamp cho ống vi sinh: chọn theo áp – nhiệt – rung và thói quen bảo trì

Clamp là “khóa cơ học” của mối nối. Chọn sai loại clamp tương đương “siết nhầm” cả line ống.

• Clamp một chốt (single-pin): thao tác siêu nhanh, hợp kích thước nhỏ đến trung bình, áp thấp đến vừa, rung thấp. Lý tưởng cho nhánh sampling, điểm tháo rửa nhanh.
• Clamp hai chốt/ba mảnh: phân bố lực đều quanh chu vi, giảm biến dạng cục bộ của gioăng khi nhiệt thay đổi; phù hợp line chính, áp vừa – cao hơn và có rung.
• Lưu ý vận hành: sau mẻ SIP đầu tiên, clamp và gioăng “set” lại; cần kiểm tra – siết bù theo quy trình. Ở các DN lớn, việc chuẩn hóa mô-men siết bằng cờ-lê lực nên được tài liệu hóa.

5. Gioăng cho ống vi sinh: chọn theo hóa chất CIP/SIP, nhiệt độ và mức độ “sạch”

Gioăng là vật tư hao mòn, đồng thời là “điểm chốt” quyết định kín – sạch – bền cho ống vi sinh. Đừng mặc định một vật liệu “dùng cho tất cả”.

• EPDM: bền kiềm, chịu hơi nước tốt, phổ biến trong CIP kiềm; trơ mùi vị tương đối; không hợp dung môi hydrocarbon.
• FKM (Viton®): chịu dung môi, dầu, nhiều acid; chịu nhiệt cao; chi phí cao hơn; phải kiểm tra tương thích với hóa chất tẩy rửa oxy hóa.
• Silicone (VMQ): mềm, trơ mùi vị, phù hợp điểm yêu cầu linh hoạt; dễ bị xén nếu mép ferrule sắc; kháng dung môi kém.
• PTFE/TFM: trơ hóa học gần như toàn phần, chịu nhiệt cao; đàn hồi thấp nên cần profile phù hợp và lực siết đúng để kín khít.
• Encapsulated gasket (FEP/PFA bọc lõi EPDM/Silicone): kết hợp “trơ hóa học” của vỏ fluoropolymer với đàn hồi lõi; lưu ý mô-men siết và chất lượng bọc để tránh tách vỏ.
• Chứng chỉ: với ngành đồ uống và dược, ưu tiên FDA, EU 1935/2004, 3-A, USP Class VI. Gioăng đúng chứng chỉ giúp hệ ống vượt audit dễ dàng.

6. Dải P–T và kích cỡ ống: từ 1” đến 4” cần “độ kẹp” khác nhau

Không có một biểu đồ P–T “dùng chung” cho mọi hãng, song có những nguyên tắc an toàn khi gắn mối nối cho ống vi sinh.

• Theo kích cỡ ống: 1”–2” thường dùng clamp nhanh; từ 2.5”–4” nên cân nhắc clamp hai chốt/ba mảnh hoặc bulông tùy áp – nhiệt và rung.
• Theo nhiệt độ: SIP 121–134 °C yêu cầu vật liệu gioăng và loại clamp giữ lực siết ổn định khi giãn nở; sau nguội cần kiểm tra – siết bù.
• Theo áp suất: áp càng cao, ưu tiên clamp có khả năng định lượng mô-men siết; đồng thời xem xét profile gioăng tăng diện tích ép.
• Theo chế độ rung: gần bơm, van điều tiết, đường cong đột ngột tạo rung; chọn clamp phân bố lực đều và gioăng độ cứng phù hợp để không “đùn”.

6. Quy tắc chọn nhanh: quy đổi OD ống – mặt ferrule – ID gioăng để chọn đúng ngay từ đầu

Khi triển khai, nhầm lẫn inch – DN là lỗi “kinh điển”. Hãy đặt quy tắc sizing ngay trong tài liệu thiết kế đường ống vi sinh.

• Bước 1 – Ống theo chuẩn nào: DIN 11850, ISO 2037, 3-A hay ASME BPE; xác định OD và thickness của ống ngay đầu bài.
• Bước 2 – Ferrule đồng chuẩn: mặt ferrule phải cùng hệ với ống. Tránh “độ” ferrule 3-A cho ống DIN nếu không có adaptor chứng nhận.
• Bước 3 – Gioăng theo ferrule: chọn profile – đường kính trong gioăng khớp mặt ferrule; đảm bảo khi siết, đường ép bao kín chu vi, không xô.
• Bước 4 – Clamp theo P–T: dựa trên áp – nhiệt vận hành, chu kỳ SIP, rung để chọn một chốt, hai chốt, ba mảnh hay bulông.
• Bước 5 – Kiểm tra đồng tâm: khi lắp thử, soi khe sáng quanh chu vi; sai đồng tâm hoặc mặt ferrule cong vênh sẽ phá hỏng mọi nỗ lực sizing.

7. Lắp đặt đúng kỹ thuật trên hệ ống vi sinh

Ống vi sinh không chỉ “kín” là đủ; còn phải “sạch” khi vận hành dài ngày. Mối nối clamp đúng giúp duy trì drainability và hạn chế dead-leg.

• Giữ độ dốc thoát: mối nối tại các điểm thấp nên đặt sao cho bề mặt trong tạo đường chảy liên tục về phía xả; tránh “bậc thềm” do sai đồng tâm.
• Giảm dead-leg: chọn ferrule và phụ kiện có chiều sâu khoang nhỏ nhất; vị trí clamp trên tee hoặc branch phải đảm bảo tỷ lệ L/D theo khuyến nghị vệ sinh.
• Gá hàn orbital: dùng long-weld ferrule và jig hàn đảm bảo mối hàn phẳng – không lồi trong lòng ống; sau hàn pickling – passivation hoặc electropolish nếu yêu cầu.
• Siết và kiểm tra bề mặt: không dùng giấy nhám thô trên mép ferrule; vệ sinh bằng vải mềm và dung môi trung tính; kiểm tra vết xước vi mô bằng đèn soi.

8. Bảo trì mối nối clamp trên ống vi sinh: lịch kiểm tra theo mẻ và theo giờ chạy

Với các line F&B hoặc dược, bảo trì chủ động giúp ngăn rò rỉ đúng lúc cao điểm.

• Kiểm tra theo mẻ: sau mỗi mẻ SIP đầu trong ngày, rà soát các mối DN lớn hoặc ở vị trí rung; siết bù nếu cần.
• Kiểm tra theo giờ chạy: đặt chu kỳ kiểm tra gioăng theo giờ tích lũy; quan sát nứt chân tóc, dẹt mép, biến màu, bở cạnh.
• Hồ sơ mô-men siết: với clamp bulông, ghi nhận mô-men siết đã dùng, ngày giờ, vị trí, vật liệu gioăng; đây là dữ liệu vàng để tối ưu vòng đời gioăng.
• Thay đúng – đổi đúng: khi thay gioăng, kiểm tra mặt ferrule có xước vi mô; nếu có, rà lại bằng phương pháp cho phép hoặc thay ferrule để tránh xén gioăng mới.

9. Những lỗi “chí mạng” khi ghép phụ kiện clamp vào ống vi sinh và cách khắc phục

Các lỗi sau gây tốn kém thời gian nhất vì thường chỉ lộ ra khi đã chạy nóng.

• Mix chuẩn DIN – ISO – 3-A “cho kịp tiến độ”: khác biệt vài phần trăm ở đường kính – bề dày vành ferrule đủ làm kênh gioăng.
  • Khắc phục: chuẩn hóa hệ, dùng adaptor chính hãng có chứng chỉ, kiểm tra đồng tâm sau lắp.
• Ép mô-men quá tay để “kín cho chắc”: gioăng bị đùn, xén mép; lần sau siết càng khó kín.
  • Khắc phục: chọn clamp có khả năng định lượng mô-men; thay gioăng độ cứng phù hợp; rà mép ferrule.
• Không siết bù sau SIP: khi nguội, lực ép suy giảm do compression set; mối nối “thở” ở mẻ sau.
  • Khắc phục: thêm bước siết bù vào SOP sau mẻ SIP đầu tiên hoặc theo số giờ set.
• Hàn ferrule gây bậc trong lòng ống: tạo điểm giữ bẩn và xoáy cục bộ.
  • Khắc phục: kiểm soát gá hàn, soi nội soi sau hàn, mài – passivation – electropolish nếu cần.

10. Hướng dẫn lựa chọn nhanh theo bối cảnh sử dụng ống vi sinh

Dưới đây là “công thức ngón tay cái” để chọn nhanh, rồi xác thực bằng catalogue hãng.

• Đa số DN nhỏ đến trung bình trên line đồ uống: clamp hai chốt + gioăng EPDM; ferrule 316L nếu CIP/SIP nặng.
• Nhánh hơi sạch hoặc line có rung: clamp bulông + gioăng PTFE hoặc EPDM cấp cao; theo dõi – siết bù sau SIP.
• Nhánh tiếp xúc dung môi: gioăng FKM; clamp ít nhất hai chốt; kiểm soát nhiệt độ môi trường và tiếp xúc.
• Điểm tháo lắp rất thường xuyên: chọn clamp nhanh nhưng ưu tiên three-segment để phân lực đều; gioăng độ cứng phù hợp để tránh xén.

11. FAQ – Những câu hỏi thường gặp từ đội thiết kế và bảo trì đường ống vi sinh

1) Vì sao cùng “1.5 inch clamp” nhưng gioăng hãng A không khớp ferrule hãng B?
Vì “1.5 inch” chỉ là danh định OD ống; mặt ferrule, bề dày vành, góc vát và profile rãnh gioăng có dung sai khác nhau giữa DIN, ISO, 3-A. Một số hãng tối ưu profile riêng để tăng kín. Khi mix, gioăng có thể kênh, rơi rãnh hoặc bị xén khi siết. Giải pháp: giữ đồng chuẩn hoặc dùng adaptor chính hãng và xác nhận đồng tâm trước khi đưa vào vận hành.

2) Sau SIP 134 °C mối nối bắt đầu “thở”, dù lúc nguội rất kín – vì sao?
Do compression set của gioăng và giãn nở nhiệt của kim loại làm giảm lực ép hiệu dụng. Cần bổ sung bước siết bù sau mẻ SIP đầu tiên trong ca hoặc sau số giờ set, nhất là DN lớn. Nếu vẫn lặp lại, cân nhắc clamp bulông và gioăng có profile chịu thermal cycling tốt hơn.

3) Có nên dùng silicone cho toàn tuyến vì “sạch” và mềm?
Không. Silicone mềm và trơ mùi vị nhưng kháng dung môi kém và dễ bị xén nếu mép ferrule sắc hoặc siết lệch tâm. Hãy chọn vật liệu theo hóa chất – nhiệt – rung thực tế của tuyến ống.

4) Chọn 304L hay 316L cho ferrule hàn vào ống?
Nếu tuyến ống dùng 316L, ferrule nên đồng mác để đồng nhất điện hóa và cơ tính; nếu ống 304L nhưng CIP có chloride hoặc nhiệt cao, cân nhắc ferrule 316L để tăng biên an toàn. Quyết định cuối cùng dựa trên hóa chất thực tế, nhiệt và số chu kỳ CIP/SIP.

12. Mua ferrule – clamp – gioăng chuẩn cho ống vi sinh tại ITEKA

Chọn đúng phụ kiện cho ống vi sinh là đầu tư vào độ sạch và độ kín dài hạn, nhất là khi bạn chạy CIP/SIP thường xuyên. Tại ITEKA, chúng tôi đi theo triết lý “đồng bộ – đúng chuẩn – sẵn kho” để line của bạn luôn sạch và ổn định:

• Nguồn gốc & chứng từ: hàng nhập trực tiếp từ hãng, có CO–CQ theo lô; truy xuất mác 304L/316L rõ ràng; hỗ trợ hồ sơ khi audit.
• Đồng bộ tiêu chuẩn & tư vấn: tư vấn chọn DIN/ISO/3-A theo hệ ống bạn đang dùng; hướng dẫn quy đổi OD ↔ DN và mô-men siết theo vị trí; đề xuất profile gioăng theo CIP/SIP thực tế.
• Kho sẵn và đa dạng vật liệu: EPDM, FKM, PTFE, Silicone, Encapsulated với nhiều cỡ 1”–4”, DN25–DN100; đáp ứng nhanh công tác thay thế giữa ca.
• Uy tín qua đối tác lớn: đồng hành cùng Habeco, Sabeco, Vinamilk, Thế Hệ Mới (Cozy), Dược Hoa Linh, IDP… nên rất hiểu bài toán thực tế của từng phân xưởng.
• Dịch vụ sau bán: hỗ trợ tại chỗ khi cần, huấn luyện siết bù sau SIP, cung cấp bộ kit gioăng – clamp dự phòng và checklist nghiệm thu vi sinh.
