Phân loại các kiểu mặt bích JIS 10K: SO, WN, BL, LJ, TH

Việc lựa chọn đúng mặt bích JIS 10K không chỉ đảm bảo an toàn cho hệ thống mà còn tối ưu chi phí vận hành. Trong bài viết này, ITEKA sẽ phân loại chi tiết từng loại, giúp bạn dễ dàng chọn lựa phù hợp với thiết kế.

MỤC LỤC

1. Tổng quan về hệ mặt bích JIS 10K trong công nghiệp

Mặt bích JIS 10K được định nghĩa theo tiêu chuẩn Nhật Bản JIS B2220 với áp lực làm việc danh định tương đương 10 bar. Tuy nhiên, trong thực tế thiết kế, mặt bích chuẩn JIS 10K không chỉ là một dải áp lực mà là cả một hệ thống gồm nhiều kiểu bích khác nhau để phù hợp các nhu cầu vận hành cụ thể trên tuyến ống.

Trên bất kỳ đường ống nào, kỹ sư không thể dùng cùng một kiểu bích cho tất cả vị trí. Mỗi loại có ưu thế riêng. Sự kết hợp đúng loại bích sẽ quyết định chất lượng của toàn hệ thống.

Slip On (Mặt bích trượt vào) tối ưu cho lắp đặt nhanh.
Weld Neck (Mặt bích cổ hàn) tối ưu cho độ bền lâu dài.
Blind (Mặt bích bịt / Mặt bích mù) dùng bịt cuối tuyến.
Lap Joint (Mặt bích chồng) chuyên cho căn tâm linh hoạt.
Threaded (Mặt bích ren) dùng khi không được hàn.

Tuy nhiên, trên thị trường hiện nay không ít người mua vật tư chỉ quan tâm đến “DN100 – JIS 10K”, mà không hỏi loại bích. Điều này rất nguy hiểm vì sai loại bích có thể gây rò rỉ, nứt mặt bích, gãy bu lông, mòn điểm tiếp xúc gioăng hoặc tạo ứng suất dư trên đường ống.

Để tránh sai lầm đó, ta cần bắt đầu từ loại phổ biến nhất.

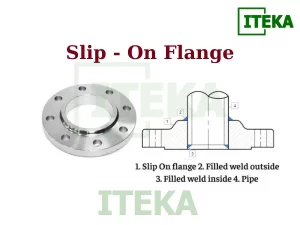

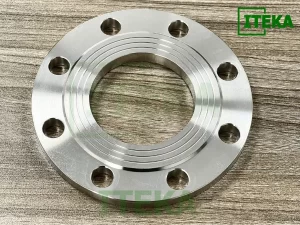

2. Mặt bích Slip On JIS 10K

Slip On là kiểu mặt bích được dùng nhiều nhất trong hệ JIS vì tính linh hoạt cao và thi công đơn giản. Đặc biệt, với các tuyến ống DN15 đến DN300, Slip On gần như luôn xuất hiện trong cấu hình tiêu chuẩn.

Mỗi đặc điểm của Slip On đều phục vụ một mục tiêu quan trọng: giúp căn chỉnh nhanh, tăng tốc tiến độ thi công và giảm sai số khi cắt ống.

Đặc điểm cấu tạo

Lỗ bích lớn hơn đường kính ngoài của ống
Điều này cho phép luồn ống vào trong mặt bích trước khi hàn, tạo độ rơ để căn tâm.
Vành bích phẳng, khoan lỗ bu lông theo pattern JIS 10K
Tùy DN sẽ có số lỗ, đường kính lỗ và đường kính vòng bolt circle khác nhau.
Bề mặt tiếp xúc gioăng đa dạng
Có thể là phẳng hoặc dạng raised face tùy nhà sản xuất và yêu cầu kỹ thuật.

Lợi thế của Slip On trong thực tế

Dễ căn chỉnh
Dễ xử lý sai số cắt ống hoặc lệch nhẹ trong quá trình lắp đặt, giúp thao tác nhanh chóng và chính xác hơn.
Lắp đặt nhanh, tiết kiệm thời gian thi công
Thiết kế đơn giản, không yêu cầu hàn đối đầu hay chuẩn bị phức tạp, giúp rút ngắn thời gian thi công và giảm công sức lao động.
Phổ biến, dễ tìm vật tư thay thế
Đây là điểm mạnh lớn tại Việt Nam vì hệ JIS được dùng rất nhiều trong các nhà máy, thuận tiện cho bảo trì và sửa chữa.

Hạn chế cần lưu ý

Độ bền thấp hơn Weld Neck trong môi trường rung mạnh
Do điểm truyền lực nằm tại mối hàn góc thay vì hàn đối đầu.
Không lý tưởng cho áp lực cao kéo dài
Với các hệ thống có xung áp hoặc chu kỳ nhiệt phức tạp, Slip On dễ sinh ứng suất.

Ứng dụng phù hợp

Tuyến ống cấp nước, hệ thống khí nén áp trung bình
Các đường ống lót bể, cooling water, cấp thoát nước sạch
Đường ống công nghiệp nhẹ và trung

Slip On giống như “công nhân đa năng” trong hệ JIS: linh hoạt, dễ dùng, lắp đặt nhanh và phù hợp đa số tình huống.

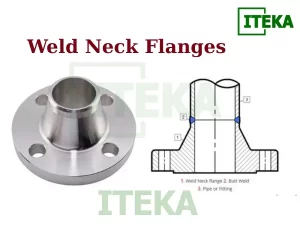

3. Mặt bích Weld Neck JIS 10K

Weld Neck là lựa chọn cao cấp hơn Slip On. Điểm khác biệt lớn nhất là phần cổ bích được tiện chính xác theo kích thước ống. Khi hàn đối đầu, cổ bích và ống tạo thành kết cấu liên tục, chịu lực tốt hơn rất nhiều.

Hệ thống áp lực cao, biến thiên nhiệt liên tục hoặc rung động mạnh thường yêu cầu Weld Neck.

Đặc điểm cấu tạo kỹ thuật

Cổ bích dài và đồng tâm với ống
Giúp chuyển tải lực một cách đều và giảm tập trung ứng suất.
Hàn đối đầu (butt weld)
Đây là kiểu hàn chất lượng cao, cho khả năng chịu kéo, chịu uốn và chịu lực tối ưu.
Bề mặt tiếp xúc gioăng được gia công chuẩn xác
Thích hợp khi đòi hỏi khả năng làm kín cao trong áp lực thực tế 8 đến 12 bar.

Ưu điểm vượt trội của Weld Neck

Độ bền cơ học và độ tin cậy cao
Tuổi thọ lâu dài hơn Slip On, giảm nguy cơ hỏng hóc.
Chịu rung tốt
Ở các vị trí gần máy bơm hoặc máy nén, Weld Neck ổn định hơn.
Được khuyến nghị cho nhiệt độ cao
Các nhà máy hơi nước, dầu nóng hoặc quy trình nhiệt cao thường ưu tiên Weld Neck.

Nhược điểm cần cân nhắc

Cổ bích dài và yêu cầu hàn đối đầu
Thiết kế có cổ bích dài giúp tăng cường độ bền, nhưng đòi hỏi hàn đối đầu chính xác.
Yêu cầu thợ hàn tay nghề cao
Mối hàn phải đạt chất lượng cao, không rỗ khí, không lệch tâm để đảm bảo độ an toàn và tuổi thọ của kết nối.
Thời gian thi công lâu hơn
Do quy trình hàn phức tạp, không phù hợp với các dự án cần tiến độ lắp đặt nhanh.

Ứng dụng điển hình

Tuyến ống gần máy bơm, máy nén
Đường ống chịu nhiệt độ cao
Hệ thống tải trọng lớn cần độ an toàn cao

Nếu Slip On là “đa năng”, Weld Neck là “chuyên gia”. Khi cần độ tin cậy tuyệt đối, Weld Neck là lựa chọn tối ưu.

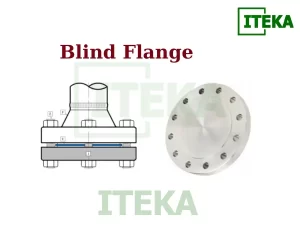

4. Mặt bích Blind JIS 10K

Blind hay mặt bích mù được dùng để bịt kín cuối tuyến hoặc những nhánh chờ tương lai. Đây là loại bích đặc, không có lỗ ở giữa. Toàn bộ áp lực đường ống tác động trực tiếp lên mặt bích nên yêu cầu vật liệu và độ dày phải đạt chuẩn.

Đặc điểm nhận diện

Đĩa đặc, không có lỗ thông lưu chất
Khoan lỗ bu lông hoàn chỉnh theo JIS 10K
Độ dày thường lớn hơn Slip On cùng kích thước DN
Bề mặt tiếp xúc gioăng phẳng hoặc raised face

Các trường hợp sử dụng phổ biến

Bịt cuối đường ống
Bịt cửa chờ để tương lai đấu thêm nhánh
Tạo điểm thử áp lực trong quá trình kiểm tra hệ thống
Cách ly một phần hệ thống khi bảo trì

Điểm mạnh của Blind flange

Đảm bảo độ kín tuyệt đối nếu chọn đúng gioăng và lực siết bu lông
Dễ tháo mở khi cần lắp thiết bị
Ứng dụng đơn giản nhưng thiết yếu

Điểm cần chú ý

Tải trọng dồn toàn bộ lên mặt bích nên bu lông phải chọn đúng cấp bền
Nếu mặt bích quá mỏng có thể bị phồng nhẹ dưới áp lực cao

Blind flange là thành phần không thể thiếu khi thiết kế tuyến ống inox công nghiệp có cửa chờ hoặc khi cần khả năng đóng kín tạm thời.

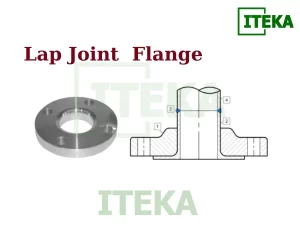

5. Mặt bích Lap Joint JIS 10K

Lap Joint là loại bích đặc biệt vì nó không tiếp xúc trực tiếp với lưu chất. Bích được lồng ngoài stub end và có thể xoay tự do. Điều này tạo ra lợi thế cực lớn khi lắp đặt ở không gian hẹp hoặc những vị trí khó căn tâm.

Nhiều kỹ sư mới chưa từng sử dụng Lap Joint nhưng khi làm quen sẽ thấy đây là loại bích “giải cứu” nhiều tình huống thi công khó.

Cấu tạo của bộ Lap Joint

Stub end
Phần hàn trực tiếp vào ống và tiếp xúc với lưu chất.
Lap joint flange
Vòng bích rời, không tiếp xúc lưu chất, chỉ dùng để siết bu lông.

Ưu điểm nổi bật

Căn tâm dễ dàng vì mặt bích inox xoay được
Thích hợp cho hệ thống tháo lắp thường xuyên
Giảm chi phí vì có thể dùng vật liệu cao cấp cho stub end và vật liệu rẻ cho flange rời

Hạn chế

Không phải tất cả đơn vị đều có sẵn Lap Joint vì nhu cầu ít hơn Slip On
Chỉ phù hợp với môi trường trung bình
Không lý tưởng cho áp lực cao liên tục

Ứng dụng phù hợp

Hệ thống công nghiệp nhẹ
Các tuyến cần tháo lắp nhiều lần để vệ sinh hoặc thay thiết bị
Các đoạn khó căn tâm lỗ bu lông

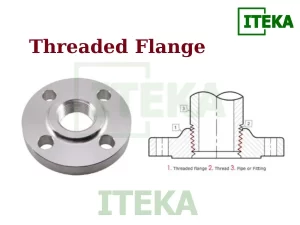

6. Mặt bích Threaded JIS 10K

Mặt bích ren phù hợp khi không thể hàn hoặc không muốn hàn trên tuyến ống. Thay vì mối hàn, bích Threaded dùng ren trong để bắt trực tiếp với ren ngoài của ống.

Cấu tạo nhận dạng

Lỗ giữa được tiện ren trong
Vành ngoài khoan lỗ bu lông JIS 10K
Bề mặt tiếp xúc gioăng làm nhiệm vụ tạo kín như bích thường

Ưu điểm chính

Không cần hàn
Tránh biến dạng nhiệt và phù hợp môi trường dễ cháy nổ.
Thi công cực nhanh
Chỉ cần vặn vào ren ngoài trên ống.
Dễ bảo trì
Khi cần thay, tháo ống rất nhanh.

Hạn chế quan trọng

Không phù hợp áp lực cao
Ren có thể hở nhẹ nếu rung mạnh.
Dễ rò rỉ nếu ren không chuẩn
Cần chọn đúng chuẩn ren của Nhật.

Ứng dụng phù hợp

Đường ống nhỏ
Hệ thống áp lực trung bình đến thấp
Vị trí hạn chế hàn như không gian kín

Threaded flange là giải pháp tối ưu khi cần lắp đặt nhanh và không muốn làm nóng vật liệu.

7. So sánh tổng quan các loại mặt bích JIS 10K

Để hệ thống hóa thông tin, dưới đây là bảng so sánh nhanh giúp nhận định đúng loại bích cần dùng:

So sánh các kiểu mặt bích JIS 10K
Loại mặt bích	Đặc điểm và phạm vi sử dụng
Slip On	Phù hợp các tuyến ống công nghiệp nhẹ và trung bình, dễ lắp đặt, vật tư và thi công đơn giản hơn Weld Neck.
Weld Neck	Lý tưởng cho hệ thống ống áp suất cao, rung động mạnh và nhiệt độ thay đổi liên tục, với hiệu suất bền bỉ và đáng tin cậy.
Blind	Dùng để bịt kín cuối ống hoặc cửa chờ, quan trọng trong thử áp và cô lập tạm thời đoạn hệ thống.
Lap Joint	Lý tưởng cho vị trí khó căn tâm hoặc cần tháo lắp thường xuyên, vì mặt bích xoay quanh stub end, thuận lợi trong không gian hẹp.
Threaded	Thích hợp khi không thể hoặc không muốn hàn, đặc biệt với ống nhỏ và áp lực làm việc trung bình đến thấp.

Nhìn vào phần so sánh trên, ta thấy không có loại bích nào “tốt nhất”, chỉ có loại phù hợp nhất cho từng tình huống.

8. Lưu ý quan trọng khi lựa chọn mặt bích JIS 10K

Để tối ưu kỹ thuật và an toàn, cần ghi nhớ một số tiêu điểm sau:

Luôn chọn mặt bích đồng bộ tiêu chuẩn
Không lắp lẫn JIS 10K với BS hoặc DIN vì lệch pattern lỗ bu lông.
Quan tâm đến vật liệu và độ dày
Inox 304 và 316 phù hợp môi trường ăn mòn nhẹ đến trung.
Chọn đúng kiểu bích theo yêu cầu vận hành
Không dùng Slip On cho vị trí gần bơm tốc độ cao nếu có phương án Weld Neck.
Kiểm tra mặt tiếp xúc gioăng
Bề mặt phải phẳng, sạch và đồng tâm.
Bu lông đúng cấp bền
Cần chọn chuẩn theo áp lực thực tế và vật liệu đường ống.

Việc chọn sai bích có thể không gây sự cố ngay lập tức nhưng sẽ dẫn đến rò rỉ, hỏng gioăng, mất đồng tâm hoặc nứt mặt bích sau vài tháng vận hành.
