Khớp nối nhanh type F kết hợp được với type nào?

Giải thích rõ khớp nối nhanh type F kết hợp được với type nào cho từng kiểu ren và ống mềm. Liên hệ ITEKA để được tư vấn chọn đúng Camlock inox cho hệ thống.

1. Vì sao câu hỏi “khớp nối nhanh type F kết hợp được với type nào” lại quan trọng?

Trong thực tế lắp đặt Camlock, rất nhiều anh em kỹ thuật bối rối không biết khớp nối nhanh type F kết hợp được với type nào cho đúng tiêu chuẩn. Chỉ cần chọn sai 1 “type” trong bộ Camlock là không gài được ngàm, rò rỉ áp, thậm chí mẻ tai gài khi siết lực cao.

Đặc biệt với khớp nối nhanh inox type F, đây là dạng đầu đực có ren ngoài, thường dùng để chuyển đổi giữa ren ống và hệ Camlock. Nếu không nắm rõ Camlock type F kết hợp với loại nào, bạn sẽ rất khó lên cấu hình chuẩn cho ống mềm, đầu bơm, bồn chứa hoặc đường ống cố định.

Vì vậy, bài viết này đi thẳng vào trọng tâm: giải thích rõ đầu đực Camlock type F là gì, khớp nối nhanh type F kết hợp được với type nào, từng bộ ghép F–B, F–C, F–D, F–DC dùng trong tình huống thực tế nào và cần lưu ý gì khi chọn vật liệu, kích cỡ.

2. Khớp nối nhanh inox type F là gì trong hệ Camlock?

Trước khi trả lời chi tiết khớp nối nhanh type F kết hợp được với type nào, cần hiểu đúng bản chất của type F trong bộ Camlock.

Khớp nối nhanh inox type F là một adaptor đực, một đầu là phần thân Camlock đực (adaptor male), đầu còn lại là ren ngoài để vặn trực tiếp vào các phụ kiện hoặc đầu ống ren.

Một số đặc điểm nhận dạng của đầu đực Camlock type F:

• Hình dáng phần Camlock đực
  Thân tròn, phía trên là vai gờ tròn trơn, không có tai gài. Đây là phần sẽ được kẹp bởi tai gài của các đầu cái (coupler) khi ghép nối.
• Đầu ren ngoài ở phía còn lại
  Phần ren ngoài thường là ren ống (BSPT, BSPP hoặc NPT tùy tiêu chuẩn), dùng để vặn vào mặt bích ren, đồng nối ren, co – tê – măng sông, hoặc trực tiếp đầu máy bơm, đầu tank.
• Vật liệu inox 304, inox 316
  Khớp nối nhanh inox type F đa số được chế tạo từ SUS304 hoặc SUS316, bề mặt tiện trơn, khả năng chống ăn mòn tốt trong môi trường nước, hóa chất nhẹ, dầu, dung dịch vệ sinh.
• Nguyên lý làm kín của phần Camlock
  Khi ghép với đầu cái Camlock, phần thân adaptor type F sẽ được ôm chặt bằng hai tai gài, ép gioăng làm kín ở phía đầu cái, tạo ra bề mặt kín, chịu áp lực trong giới hạn cho phép của hệ Camlock.

Nắm rõ cấu tạo này sẽ giúp kỹ sư dễ hình dung hơn khi xem xét Camlock type F kết hợp với loại nào trong từng tình huống lắp đặt.

3. Trả lời nhanh: khớp nối nhanh type F kết hợp được với type nào?

Nếu chỉ cần một câu trả lời gọn cho câu hỏi “khớp nối nhanh type F kết hợp được với type nào?”, thì trong hệ Camlock tiêu chuẩn, type F kết hợp với:

• Type B – đầu cái coupler ren ngoài
• Type C – đầu cái coupler đuôi chuột nối ống mềm
• Type D – đầu cái coupler ren trong
• Type DC – nắp bụi (dust cap) cho adaptor đực

Điểm chung là: đầu đực Camlock type F luôn đóng vai adaptor đực nên sẽ ghép với các đầu cái có tai gài. Còn việc lựa chọn B, C hay D tùy thuộc bạn đang cần chuyển đổi giữa Camlock và ống ren, ống mềm hay thiết bị ren trong.

Ở các phần tiếp theo, chúng ta sẽ lần lượt đi sâu từng bộ ghép, để bạn nắm được khi nào nên dùng F–B, khi nào F–C, F–D hoặc F–DC.

4. Bộ ghép F–B: Giải pháp cho ống ren và đầu thiết bị ren trong

Khi nhắc đến Camlock type F kết hợp với loại nào cho ống ren, lựa chọn phổ biến nhất là bộ đôi F–B. Đây là bộ ghép giữa:

• Type F: adaptor đực, ren ngoài
• Type B: coupler cái, ren ngoài, có hai tai gài

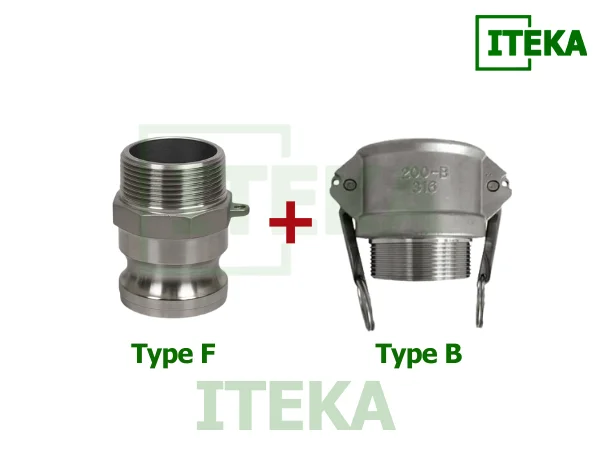

4.1 Cách ghép F–B trong hệ thống ren

• Type F: adaptor đực, ren ngoài, bắt vào đầu ren trên thiết bị hoặc đường ống
• Type B: coupler cái, ren ngoài, có hai tai gài

Trong bộ này, đầu đực Camlock type F là phần nằm phía đường ống hoặc phía thiết bị, còn type B sẽ là đầu cái đi kèm đường ống khác hoặc lắp trên ống mềm (thông qua một khớp ren trung gian).

Các vị trí ứng dụng điển hình:

• Từ đầu ren trên bơm, valve hoặc thiết bị sang hệ Camlock
  Khi đầu xả của bơm là ren trong, bạn vặn trực tiếp khớp nối nhanh inox type F (ren ngoài) vào bơm, sau đó ghép với type B để kết nối sang đường ống hoặc ống mềm dùng Camlock.
• Chuyển đổi giữa hai đoạn ống ren qua một bộ Camlock
  Trên một đoạn ống ren, bạn có thể lắp một tổ hợp F–B để tạo điểm tháo lắp nhanh. Tháo tai gài là tách rời hai đoạn ống, giúp bảo trì hoặc thay đổi cấu hình linh hoạt.

4.2 Ưu điểm khi dùng bộ ghép F–B

• Tận dụng đầu ren sẵn có trên thiết bị hoặc ống
• Không cần hàn thêm mặt bích, không phải gia công lại đường ống
• Tháo lắp nhanh nhờ cơ cấu tai gài Camlock
• Thích hợp với hệ thống cần bảo trì thường xuyên nhưng vẫn muốn giữ kiểu kết nối ren truyền thống

Nếu đang tìm lời giải cho câu hỏi “khớp nối nhanh type F kết hợp được với type nào cho hệ thống ren?”, thì bộ ghép F–B chính là lựa chọn cơ bản cần nhớ.

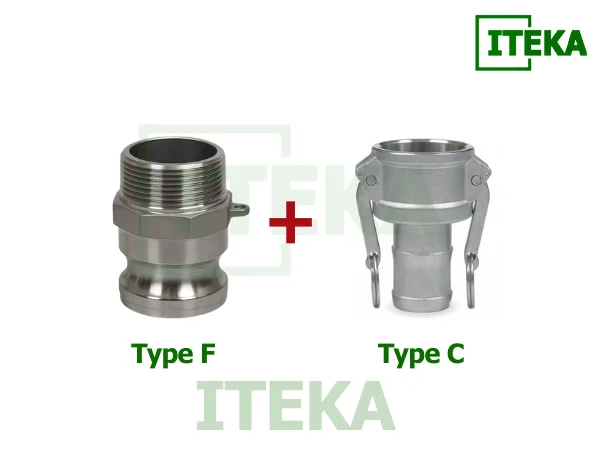

5. Bộ ghép F–C: Chuyển từ ren sang ống mềm

Trong nhiều hệ thống bơm, xả bồn, xe bồn, anh em thường cần chuyển từ đầu ren trên thiết bị sang ống mềm để thao tác linh hoạt hơn. Đây là lúc bộ ghép type F kết hợp với type C phát huy tác dụng.

5.1 Cấu trúc bộ ghép F–C

• Type F: adaptor đực, ren ngoài, bắt vào đầu ren trên thiết bị hoặc đường ống
• Type C: coupler cái có đuôi chuột (đuôi nối ống mềm), dùng để siết chặt với ống mềm bằng clamp hoặc đai siết

Khi ghép, đầu đực Camlock type F cắm vào đầu coupler type C, hai tai gài của type C ôm chặt, ép gioăng làm kín, tạo điểm nối nhanh giữa thiết bị và ống mềm.

5.2 Ứng dụng điển hình của bộ F–C

• Đầu xả bồn, tank, bể chứa có ren trong nhưng cần nối ra ống mềm để bơm, xả
• Đầu ra của bơm hoặc manifold muốn linh hoạt đổi hướng xả bằng các đoạn ống mềm khác nhau
• Hệ thống nạp/xả sản phẩm lỏng như nước, dung dịch vệ sinh, hóa chất nhẹ, dầu

Khi khách hỏi “Camlock type F kết hợp với loại nào để nối sang ống mềm?”, thì bộ ghép F–C là đáp án đơn giản và hiệu quả.

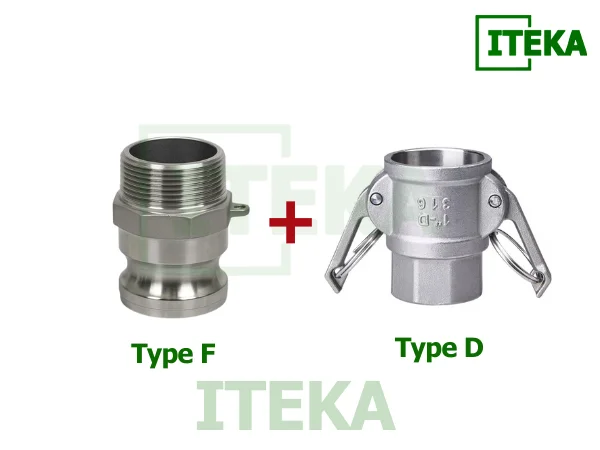

6. Bộ ghép F–D: Chuyển đổi giữa ren ngoài và ren trong qua Camlock

Trường hợp thứ ba cần nhắc đến khi nói về khớp nối nhanh type F kết hợp được với type nào là bộ F–D:

• Type F: adaptor đực, ren ngoài
• Type D: coupler cái, ren trong

6.1 Ý nghĩa của bộ F–D trong thực tế

Bộ ghép F–D thường dùng khi bạn cần:

• Tạo điểm nối nhanh giữa hai đầu ren (một ren ngoài – một ren trong) nhưng muốn linh hoạt tháo lắp bằng Camlock
• Thay thế khớp nối ren trực tiếp bằng một tổ hợp có thể tháo rời nhanh mà không phải tháo cả cụm ống ren

Thay vì nối ren trực tiếp, bạn có thể:

1. Vặn đầu đực Camlock type F vào phía ren trong
2. Vặn type D vào phía ren ngoài
3. Ghép F–D bằng cơ cấu Camlock

6.2 Khi nào nên ưu tiên bộ F–D?

• Khi hệ thống thường xuyên tháo lắp để vệ sinh, bảo trì
• Khi cần giảm nguy cơ tuôn ren do siết – tháo ren nhiều lần
• Khi muốn chuẩn hóa hệ nối theo hệ Camlock để dùng chung với nhiều thiết bị

Như vậy, trong nhóm các bộ ghép trả lời cho câu hỏi “Camlock type F kết hợp với loại nào”, F–D là lựa chọn phù hợp cho các cấu hình ren trong – ren ngoài cần tháo lắp nhanh.

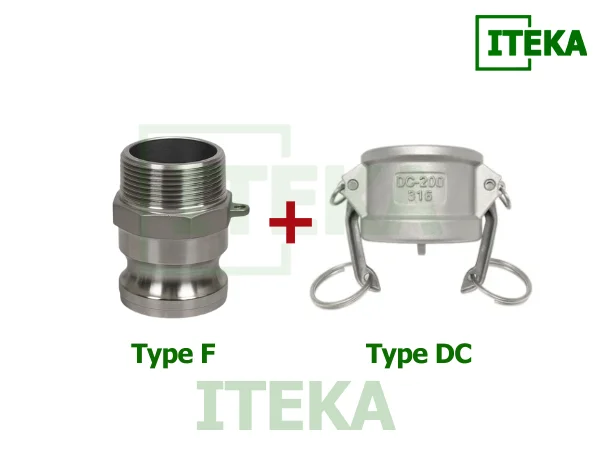

7. F–DC: Nắp bụi bảo vệ cho đầu đực Camlock type F

Ngoài các bộ ghép để dẫn lưu chất, khi tìm hiểu khớp nối nhanh type F kết hợp được với type nào, không thể bỏ qua type DC – nắp bụi cho adaptor đực.

7.1 Vai trò của type DC với type F

• Type DC là nắp bịt dùng cho các adaptor đực như A, E, F
• Khi không sử dụng, bạn gài nắp DC vào đầu đực Camlock type F, đóng tai gài lại
• Nắp DC giúp bịt kín và chống bụi, hạn chế nước, bụi bẩn, cát, hóa chất xâm nhập vào đầu nối

7.2 Khi nào nên dùng F–DC?

• Với các đầu xả ít sử dụng nhưng vẫn muốn giữ sạch sẽ, tránh bụi và cặn bẩn
• Với các đầu chờ trên bồn, đường ống, manifold cần bịt kín tạm thời
• Khi hệ thống làm việc trong môi trường nhiều bụi, ngoài trời, gần khu vực nạp dỡ hàng

Nếu bạn đang phân vân “khớp nối nhanh type F kết hợp được với type nào để bịt kín khi không dùng?”, thì bộ ghép F–DC chính là lựa chọn chuẩn.

8. Quy trình 4 bước chọn đúng “bộ đôi” cho type F trong dự án

Đây là một cách làm thực tế để bạn không phải ngồi nhớ lại “khớp nối nhanh type F kết hợp được với type nào” mỗi khi thiết kế.

Bước 1. Xác định đầu ren đang có là gì

• Ren trong ở thiết bị hay ở ống.
• Chuẩn ren BSPT, BSPP, NPT hay chuẩn khác.

⇒ Từ đó quyết định loại khớp nối nhanh inox type F ở phía ren cho đúng.

Bước 2. Quyết định bên còn lại là ống mềm, ống ren hay cổng Camlock cố định

• Nếu là ống mềm ⇒ ưu tiên cấu hình F + C.
• Nếu là tuyến ống ren có sẵn coupler B ⇒ dùng F ở phía thiết bị.
• Nếu là cổng trên bồn, manifold gắn sẵn D ⇒ dùng F ở phía thiết bị di động.

Bước 3. Kiểm tra điều kiện môi trường và vật liệu

• Môi trường bình thường ⇒ inox 304.
• Môi trường ăn mòn ⇒ cân nhắc inox 316.

Bước 4. Test mẫu bộ F với B, C, D thực tế

• Gài thử, khóa tai, tháo ra.
• Đảm bảo đầu đực Camlock type F hoạt động êm với coupler, không kẹt cũng không rơ.

Sau khi đi qua 4 bước này, bạn vừa trả lời được Camlock type F kết hợp với loại nào trong tình huống cụ thể, vừa hạn chế rủi ro chọn nhầm cấu hình.

9. Ứng dụng thực tế của đầu đực Camlock type F trong hệ bơm – ống – bồn

Hiểu rõ Camlock type F kết hợp với loại nào giúp bạn thiết kế cấu hình hợp lý trong nhiều hệ thống khác nhau.

Một số ứng dụng điển hình:

• Hệ thống bơm và thu hồi chất lỏng
  Gắn đầu đực Camlock type F vào đầu ra của bơm, ghép với type C để nối ống mềm xả đi. Khi cần tháo bơm, chỉ cần mở tai gài, không phải tháo ren.
• Đầu xả bồn chứa hoặc tank trung gian
  Dùng type F bắt ren vào đầu chờ trên bồn, sau đó dùng các coupler C hoặc B để nối ống mềm, ống cứng tùy cấu hình.
• Đường ống chuyển tải linh hoạt
  Tạo các điểm “quick disconnect” trên đường ống ren bằng bộ ghép F–B hoặc F–D, giúp thay đổi layout, tháo lắp kiểm tra đơn giản.
• Các ứng dụng ngoài trời, khu vực có bụi bẩn
  Kết hợp khớp nối nhanh inox type F với nắp DC để bịt các đầu chờ, tránh nước mưa, đất cát làm hỏng gioăng hoặc bám cặn trong đầu nối.

Nhờ cấu hình linh hoạt, khớp nối nhanh type F kết hợp được với type nào không chỉ là câu hỏi mang tính lý thuyết, mà là “mẹo” quan trọng khi bạn thiết kế và vận hành hệ Camlock trong thực tế.

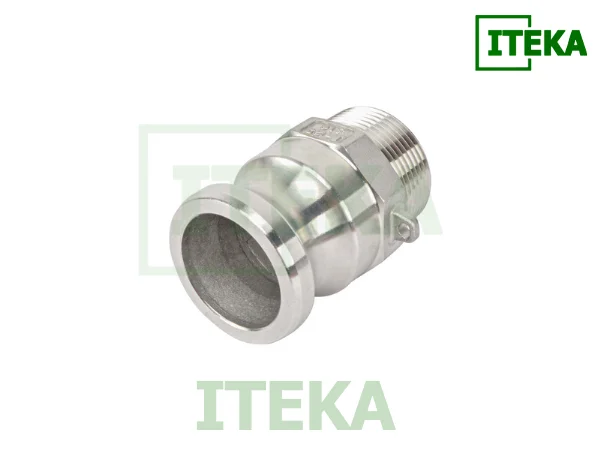

10. Những kết hợp sai thường gặp với type F nên tránh

Trả lời đúng khớp nối nhanh type F kết hợp được với type nào chưa đủ, quan trọng là tránh những ghép sai khiến hệ thống hoạt động kém hoặc không hoạt động.

Một vài lỗi hay gặp:

1. Cố gắng gài F với adaptor khác

• F là adaptor đực.
• A, E, F, DP đều là adaptor đực.
• Nên không tồn tại chuyện F gài với A, E, F hoặc DP.
• Nếu trong thiết kế xuất hiện ý tưởng này, gần như chắc chắn sơ đồ Camlock đang có vấn đề.

2. Quên kiểm tra chuẩn ren

• Phía ren trong là BSPT hay NPT.
• Chọn sai khớp nối nhanh inox type F dẫn đến vặn “lờn ren”, rất khó đảm bảo kín lâu dài.

3. Chọn sai size Camlock so với coupler

• DN, inch trên type F và trên B, C, D phải trùng nhau.
• Nếu lệch size, dù biết Camlock type F kết hợp với loại nào, bạn vẫn không gài được đúng cặp.

4. Trộn nhiều nguồn Camlock mà không test trước

• Lý thuyết ghi là F kết hợp với B, C, D.
• Thực tế, do profile gia công mỗi hãng hơi khác nhau, nếu không test trước, có thể F gài vào coupler rất cứng hoặc quá lỏng.

11. Mua khớp nối nhanh inox type F và bộ Camlock ở đâu uy tín?

Sau khi hiểu rõ khớp nối nhanh type F kết hợp được với type nào, bước tiếp theo là tìm nguồn cung cấp Camlock inox chất lượng, đủ size, đủ type, có giấy tờ rõ ràng.

Tại ITEKA, bạn có thể:

• Đặt mua đầy đủ các loại Camlock inox: A, B, C, D, E, F, DP, DC với nhiều size thông dụng
• Lựa chọn giữa inox 304 và inox 316 phù hợp với từng môi trường làm việc
• Yên tâm về nguồn gốc nhờ hàng nhập trực tiếp từ nhà sản xuất, có CO – CQ đầy đủ theo từng lô
• Được tư vấn kỹ thuật chi tiết: chọn đúng bộ ghép F–B, F–C, F–D, F–DC, tính toán size và vật liệu cho từng hệ thống bơm, đường ống, bồn chứa
• Hưởng chính sách giá và kho hàng ổn định cho các dự án, nhà máy cần số lượng lớn, giao hàng nhanh

Nếu bạn đang cần tối ưu hệ thống hiện có hoặc thiết kế mới, có thể chuẩn bị sẵn thông tin về kích cỡ ống, loại ren, môi trường làm việc và liên hệ đội ngũ kỹ thuật của ITEKA để được tư vấn chọn đúng khớp nối nhanh inox type F và các bộ Camlock đồng bộ.
