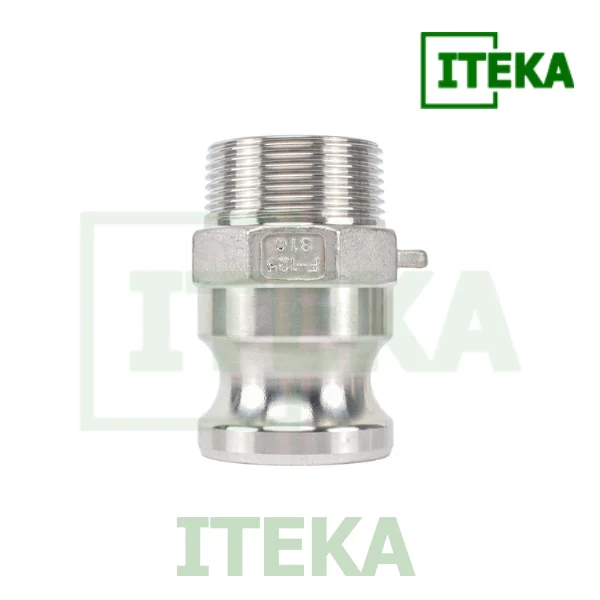

Khớp nối nhanh kiểu F – Camlock Type F

Khớp nối nhanh kiểu F cho đường ống ren. Cùng ITEKA tìm hiểu cách chọn Camlock Type F đúng chuẩn ren, đúng size và đúng vật liệu inox cho hệ thống.

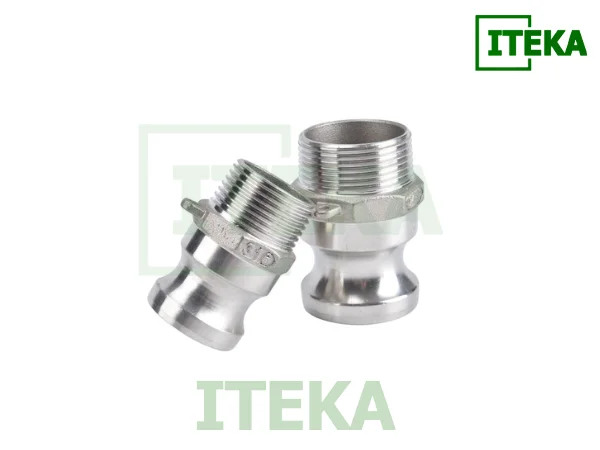

1. Khớp nối nhanh kiểu F là gì?

Đầu tiên cần đặt khớp nối nhanh kiểu F đúng vị trí trong “gia đình” Camlock.

Trong hệ camlock inox, ta có:

• Nhóm coupler cái: B, C, D, DC
• Nhóm đầu đực: A, E, F, DP

Khớp nối nhanh kiểu F thuộc nhóm đầu đực, với cấu trúc điển hình:

• Phần trên: đầu đực Camlock type F theo chuẩn Camlock Type F
• Phần dưới: đoạn ren ngoài, dùng để vặn trực tiếp vào ren trong của ống, fittings hoặc thiết bị

Nói ngắn gọn, khớp nối nhanh inox type F là chi tiết chuyển tiếp từ ren ngoài sang đầu Camlock đực. Từ đó, bạn có thể gài vào các coupler B, C, D trên hệ camlock inox mà không phải chế lại cả đường ống.

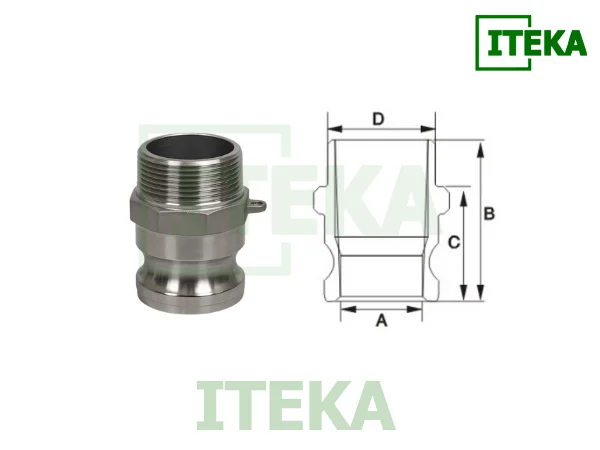

2. Cấu tạo khớp nối nhanh kiểu F dưới góc nhìn kỹ thuật

Để chọn và sử dụng đúng, cần hiểu rõ từng phần của khớp nối nhanh kiểu F.

2.1. Phần đầu đực Camlock Type F

Đây là “mặt Camlock” của khớp nối:

• Có biên dạng chuẩn của Camlock Type F, tương thích với coupler B, C, D cùng size
• Bề mặt làm việc tròn đều, nhẵn, là nơi gioăng của coupler tì lên để làm kín
• Nếu gia công kém, gài sẽ bị cứng, dễ rò rỉ hoặc làm mòn gioăng nhanh

Phần này quyết định đầu đực Camlock type F có thật sự “ăn khớp” với hệ camlock inox hiện có hay không.

2.2. Phần thân chuyển tiếp

Thân nối giữa đầu Camlock và ren ngoài:

• Chịu lực uốn, kéo, xoắn từ tuyến ống
• Thường có tiết diện dày hơn phần ren để tránh nứt gãy
• Nhiều mẫu khớp nối nhanh inox type F có vai lục giác để dùng cờ lê siết dễ dàng

Thân là khu vực truyền lực cơ học, giúp khớp nối làm việc ổn định trong điều kiện rung và áp lực.

2.3. Phần ren ngoài

Đây là phần giúp khớp nối nhanh kiểu F gắn vào hệ ren:

• Thường là ren ngoài BSPT, BSPP hoặc NPT tùy thị trường và chuẩn hệ ống
• Vặn trực tiếp vào ren trong của fittings, van, co tê, mặt bích ren hoặc thiết bị
• Khi lắp chuẩn, ren tạo liên kết cơ khí chắc chắn, đầu trên vẫn làm việc như một Camlock Type F chuẩn

Việc kiểm tra đúng chuẩn ren là bước rất quan trọng trước khi chọn khớp nối nhanh kiểu F.

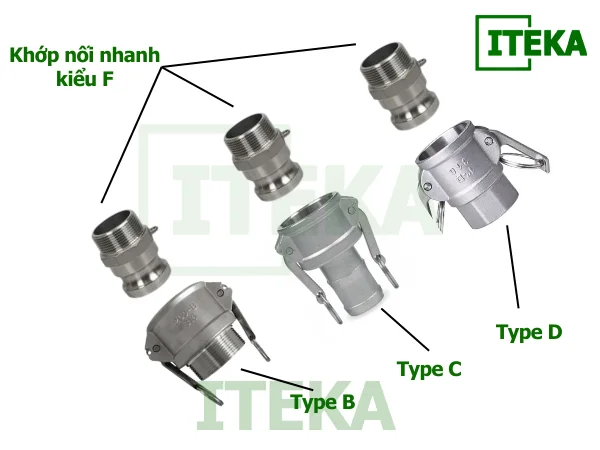

3. Khớp nối nhanh kiểu F kết hợp với những loại coupler nào?

Khi đã có đầu đực Camlock type F trên hệ ren, câu hỏi tiếp theo là nó sẽ “bắt cặp” với những coupler nào.

3.1. F + B – Thiết bị ren trong ↔ coupler B trên ống

Kịch bản này ít gặp hơn nhưng có thể xuất hiện khi:

• Thiết bị có ren trong
• Trên tuyến ống đã có sẵn coupler B cố định
• Khớp nối nhanh kiểu F vặn vào thiết bị, đóng vai trò đầu đực di động

Tuy nhiên, phổ biến hơn vẫn là trường hợp F gắn trên ống và kết hợp với coupler C hoặc D.

3.2. F + C – Đường ống ren ↔ ống mềm

Đây là một cấu hình rất hay gặp:

• Trên ống ren cố định: vặn khớp nối nhanh inox type F
• Trên ống mềm: lắp coupler C (đuôi gài ống mềm + đầu cái Camlock)

Khi cần làm việc:

• Coupler C gài vào Camlock Type F
• Tai gài khóa lại, tạo mối nối kín giữa ống mềm và ống ren

Cách này cho phép biến một đoạn ống ren thành điểm kết nối nhanh với ống mềm, rất tiện trong các hệ bơm hút, xả tạm hoặc rửa đường ống.

3.3. F + D – Thiết bị ren trong ↔ cổng Camlock cố định

Trong một số thiết kế:

• Cổng trên bồn hoặc manifold được chuẩn hóa bằng coupler D
• Thiết bị hoặc tuyến ống ren trong cần thêm đầu Camlock Type F để gài vào D

Khi đó:

• Đầu đực Camlock type F được vặn cố định vào thiết bị
• Khi thiết bị cần kết nối tạm với hệ camlock inox, chỉ cần gài vào cổng D

3.4. F + DC – Bảo vệ khi không làm việc

Khi khớp nối nhanh kiểu F không kết nối với coupler:

• Có thể dùng nắp Dust Cap DC để bịt
• Giúp bảo vệ bề mặt làm việc của đầu đực, hạn chế bụi, nước, hóa chất bám vào

4. Ứng dụng thực tế của khớp nối nhanh kiểu F trong đường ống ren

Nhờ thiết kế ren ngoài kết hợp với đầu Camlock, khớp nối nhanh kiểu F thường xuất hiện ở những vị trí:

• Tuyến ống ren cố định nhưng thỉnh thoảng cần cắm ống mềm để hút hoặc xả
• Các đầu nhánh xả trên manifold muốn chuyển sang camlock inox mà không sửa lại toàn bộ hệ ống
• Đầu ra của bơm, van, cụm lọc có ren trong cần một đầu nối nhanh để liên kết với ống mềm Camlock
• Những vị trí cần đổi cấu hình kết nối linh hoạt giữa ren và Camlock nhưng vẫn giữ được chuẩn ren hiện hữu

Trong các tình huống này, chỉ cần vặn thêm một chiếc khớp nối nhanh inox type F, bạn đã “mở cửa” cho cả hệ Camlock Type F làm việc cùng hệ ren mà không phải cải tạo lớn.

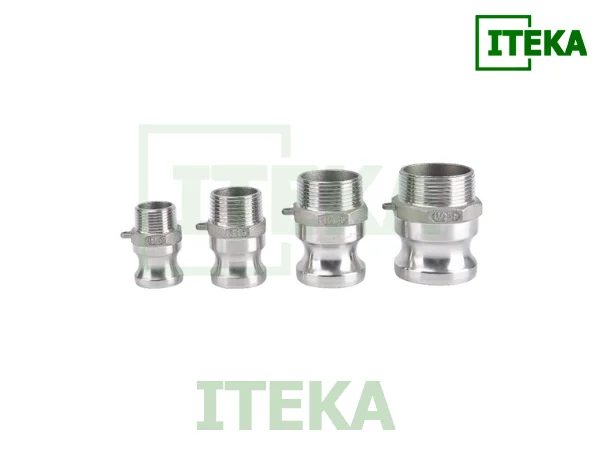

5. Cách chọn khớp nối nhanh inox type F cho đúng hệ thống

Để khớp nối nhanh kiểu F làm việc ổn định, nên đi lần lượt qua các điểm sau.

5.1. Kiểm tra chuẩn ren

• Xác định rõ ren trong của ống hoặc thiết bị là loại gì
• BSPT, BSPP, NPT hay một chuẩn ren khác
• Chọn đúng khớp nối nhanh inox type F có ren tương ứng để tránh rò và hỏng ren

5.2. Chọn kích thước phù hợp

• Đường kính ren phải đúng với đường kính ống hoặc fittings
• Kích thước đầu Camlock phải đồng bộ với coupler B, C, D trong hệ camlock inox
• Tránh trường hợp ren thì đúng mà Camlock thì lệch size với phần còn lại của hệ thống

5.3. Chọn vật liệu inox

• Inox 304: phù hợp nước sạch, dung dịch trung tính, dầu nhẹ
• Inox 316: nên ưu tiên khi môi trường có muối, ion clo, dung dịch ăn mòn hơn

Vật liệu quyết định tuổi thọ và độ ổn định của khớp nối nhanh kiểu F trong điều kiện làm việc thực tế.

5.4. Kiểm tra chất lượng gia công

• Bề mặt đầu đực Camlock type F phải nhẵn, không rỗ, không xước sâu
• Ren ngoài phải sắc nét, không bị “lẹm” hoặc méo
• Gài thử với một coupler chuẩn để chắc rằng Camlock Type F vào – ra êm, không bị kẹt tai

6. Những lỗi thường gặp khi dùng khớp nối nhanh kiểu F

Một số lỗi hay lặp lại trong thực tế:

• Chọn nhầm chuẩn ren nên vặn được vài vòng rồi kẹt, dễ hỏng cả ren ống lẫn ren của khớp nối nhanh inox type F
• Trộn nhiều nguồn camlock inox khác nhau, dẫn đến F gài với coupler lúc lỏng, lúc cứng, Gioăng mòn nhanh
• Dùng inox 304 trong môi trường có muối hoặc clo cao, khiến đầu Camlock và phần ren nhanh bị rỗ bề mặt
• Không dùng DC bảo vệ, để khớp nối nhanh kiểu F nằm ngoài trời, bám bụi cát, lần sau gài làm mòn thêm gioăng coupler

Chỉ cần tránh mấy lỗi này, bộ Camlock Type F trong hệ ren sẽ bền hơn rất nhiều.

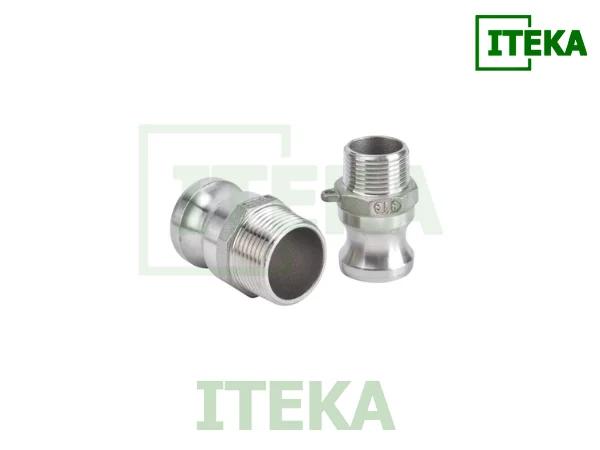

7. FAQ – Những câu hỏi thường gặp về khớp nối nhanh kiểu F

Khớp nối nhanh kiểu F khác gì so với type A?
Cả hai đều là đầu đực, nhưng type A có ren trong, còn khớp nối nhanh kiểu F có ren ngoài. Type A dùng cho chi tiết có ren ngoài, còn type F dùng cho chi tiết có ren trong.

Khớp nối nhanh inox type F có thể dùng cho mọi coupler không?
Có thể gài với coupler B, C, D cùng size trong cùng chuẩn camlock inox. Tuy nhiên chất lượng gia công và gioăng coupler sẽ quyết định độ êm và độ kín.

Đầu đực Camlock type F có dùng được cho dầu và dung dịch hóa chất không?
Có, nếu dùng đúng mác inox và chọn đúng loại gioăng ở phía coupler. Với môi trường ăn mòn hơn, nên ưu tiên inox 316.

Khi nào nên dùng khớp nối nhanh kiểu F thay vì chỉ dùng ren?
Khi hệ thống đang là đường ống ren nhưng bạn muốn thêm khả năng tháo lắp nhanh, cắm ống mềm, đổi cấu hình mà không vặn ren nhiều lần. Khi đó, chuyển một đầu sang Camlock Type F là giải pháp rất gọn.

8. Tra cứu và chọn khớp nối nhanh kiểu F trên ITEKA

Sau khi đã xác định đúng chuẩn ren, kích thước và vật liệu cho khớp nối nhanh kiểu F, bước tiếp theo là tìm đúng mã hàng để triển khai cho dự án. Thay vì tự dò từng catalog rời rạc, bạn có thể dùng ITEKA như một kho dữ liệu tập trung cho nhóm sản phẩm camlock inox.

Trên ITEKA, bạn có thể:

• Tra cứu nhanh danh mục khớp nối nhanh inox type F theo size, chuẩn ren và mác inox
• Xem rõ thông số kỹ thuật cơ bản của từng mã Camlock Type F để kỹ sư thiết kế và bộ phận mua hàng dễ trao đổi
• Đối chiếu khả năng kết hợp với các coupler B, C, D trong hệ camlock inox hiện có
• Lập danh sách mã cần mua và gửi yêu cầu báo giá cho nhiều vị trí trên cùng một hệ thống đường ống ren

Khi dùng ITEKA để chuẩn hóa toàn bộ dòng khớp nối nhanh kiểu F, bạn sẽ:

• Giảm rủi ro chọn nhầm chuẩn ren hoặc nhầm kích thước
• Dễ dàng tái sử dụng cấu hình chuẩn cho các dự án sau
• Tiết kiệm thời gian trao đổi giữa kỹ thuật và mua hàng nhờ cùng làm việc trên một bộ dữ liệu khớp nối nhanh inox đã được hệ thống hóa.
