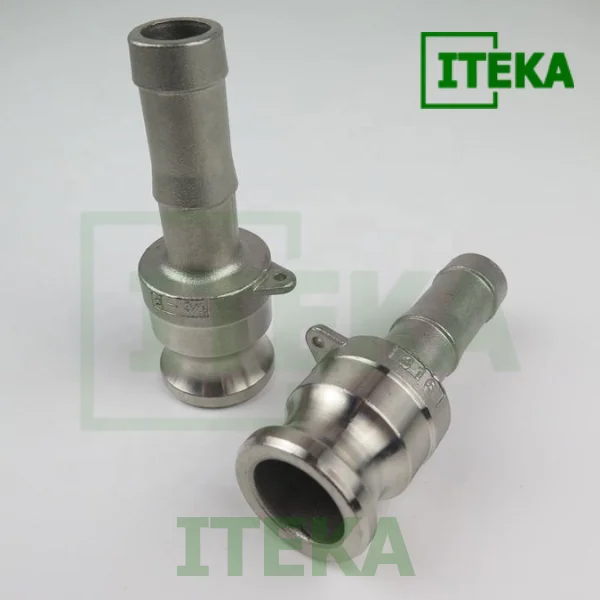

Khớp nối nhanh kiểu E – Camlock Type E

Đừng chọn khớp nối nhanh kiểu E theo cảm tính. Cùng ITEKA tìm hiểu Camlock Type E, dải size, vật liệu inox và các cấu hình kết nối phổ biến.

1. Đặt khớp nối nhanh kiểu E vào đúng “vị trí chiến lược” trong hệ Camlock inox

Trước khi chọn model hay kích cỡ, cần hiểu đúng “vai” của khớp nối nhanh kiểu E trong bức tranh tổng thể.

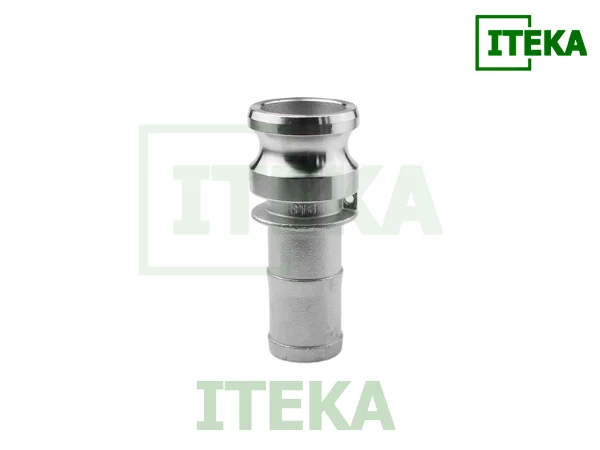

1.1. Type E là đầu đực di động, không phải cổng cố định

• Đầu đực Camlock type E luôn nằm trên phần di động: ống mềm, cụm ống mềm, đoạn chuyển tạm
• Cổng cố định (bồn, manifold, đường ống) sẽ dùng coupler B, C, D hoặc kết hợp với mặt bích, ren, hàn
• Nghĩa là: type E sinh ra để đi đến cổng, chứ không để làm cổng

Chỉ cần nhớ nguyên tắc này, bạn sẽ không lắp nhầm khớp nối nhanh kiểu E vào những vị trí nên dùng D hoặc B.

1.2. Type E là “giao diện chuẩn Camlock” của ống mềm

Khi bạn gắn khớp nối nhanh kiểu E cho ống mềm, tuyến ống mềm sẽ có:

• Một đầu là ống mềm
• Một đầu là Camlock type E chuẩn, cắm được vào B – C – D cùng size

Nhờ đó:

• Ống mềm có thể cắm sang nhiều cổng khác nhau mà không phải đổi đầu nối
• Hệ thống dễ chuẩn hóa, chỉ cần thống nhất một vài size Camlock inox chủ đạo

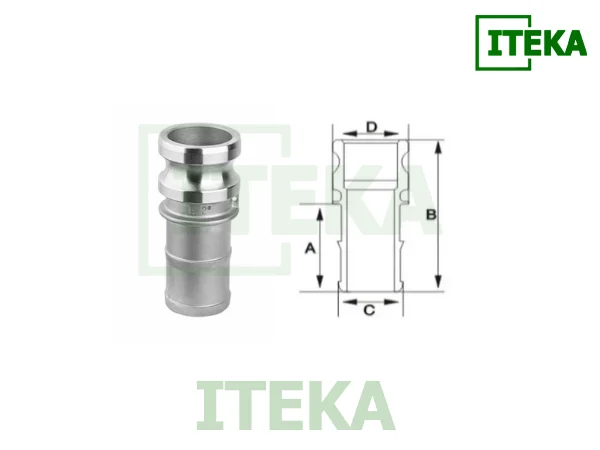

2. Giải phẫu khớp nối nhanh inox type E: 3 vùng “nhạy cảm” dễ gây sự cố

Dưới kính hiển vi kỹ thuật, khớp nối nhanh inox type E có 3 vùng quan trọng. Mỗi vùng mà chọn sai hoặc gia công kém, rắc rối sẽ tới rất nhanh.

2.1. Vùng làm kín – mặt làm việc của đầu đực Camlock type E

Đây là phần đầu Camlock:

• Là nơi gioăng của coupler B, C, D tì vào
• Yêu cầu bề mặt tròn đều, nhẵn, không rỗ, không ba via

Nếu vùng này chất lượng kém:

• Khó gài hoặc phải gồng tay để khóa tai
• Độ kín kém, rò rỉ ngay cả khi áp chưa cao
• Gioăng coupler mòn nhanh, phải thay liên tục

2.2. Vùng chuyển lực – thân nối giữa Camlock và đuôi ống mềm

Thân là nơi:

• Truyền lực từ ống mềm sang đầu Camlock
• Chịu uốn, rung, kéo, đôi khi cả va đập

Nếu thân quá mỏng hoặc bị tiện “tiết kiệm”:

• Dễ cong, xoắn, nứt sau một thời gian vận hành
• Khi tải lên, đầu Camlock bị lệch, làm việc lệch tâm, ảnh hưởng trực tiếp đến bộ gioăng trong coupler

2.3. Vùng giữ ống – đuôi gài của khớp nối nhanh kiểu E cho ống mềm

Đây là phần “sống còn”:

• Có các gân bậc, đường kính tăng dần
• Dùng clamp hoặc đai xiết ép ống ôm sát gân
• Vừa tạo ma sát, vừa tạo khóa cơ khí để ống không bị tuột

Nếu vùng này thiết kế hoặc chọn sai:

• Đuôi nhỏ hơn đường kính trong ống → siết mấy cũng dễ tuột
• Gân quá lỏng hoặc quá trơn → lắp thì dễ nhưng rò và tuột khi tăng áp
• Gân quá sắc → làm rách hoặc cắt “ăn” vào thành ống mềm

3. Khi nào nên dùng khớp nối nhanh kiểu E – và khi nào không nên?

Thay vì “type nào cũng lắp được mọi chỗ”, ta bóc tách rõ phạm vi hợp lý của khớp nối nhanh kiểu E.

3.1. Nên dùng khớp nối nhanh kiểu E khi:

• Bạn có ống mềm cần kết nối vào cổng Camlock cố định (coupler B hoặc D)
• Hệ thống yêu cầu cắm – rút ống thường xuyên, không muốn xoay ren hay tháo clamp
• Cần chuẩn hóa ống mềm để dùng chung cho nhiều bồn, nhiều nhánh cấp/xả
• Đã có sẵn nền tảng Camlock inox trên hệ ống, chỉ còn thiếu “đầu di động”

3.2. Không nên dùng khớp nối nhanh kiểu E khi:

• Phía hệ ống không dùng Camlock, mà dùng ren/hàn/bích hoàn toàn
• Ống mềm là loại thành quá mỏng, vật liệu quá mềm (một số ống nhựa mỏng) không chịu được gân tiêu chuẩn
• Bạn cần hệ kín tuyệt đối áp rất cao và có xung lớn, trong khi ống mềm lại là điểm yếu chính

Trong các trường hợp đó, sometimes dùng khớp nối kiểu clamp chuyên dụng, hoặc thay đổi “triết lý” thiết kế sẽ hợp lý hơn là cố nhét khớp nối nhanh inox type E vào.

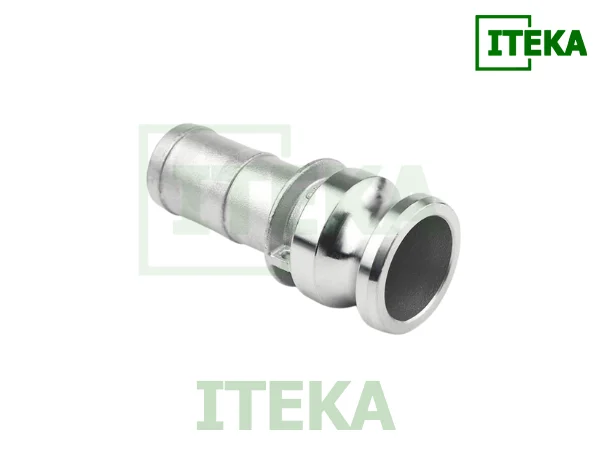

4. 4 lỗi thiết kế thường gặp với khớp nối nhanh kiểu E cho ống mềm

Đây là phần “đọc để né”, rất thực tế khi đi vào dự án.

4.1. Chọn type E đúng size Camlock nhưng sai với ống mềm

• Kích thước Camlock (ví dụ 1″, 1½”, 2″) hợp với coupler
• Nhưng đường kính đuôi lại không tương xứng với đường kính trong của ống mềm

Kết quả: hoặc siết mãi không kín, hoặc lắp quá căng làm hỏng ống.

Giải pháp: luôn đo lại ID ống mềm và so sánh với kích thước đuôi gài, không chỉ nhìn mỗi “DN” trên catalog.

4.2. Trộn Camlock inox từ nhiều nguồn khác nhau

• Đầu đực Camlock type E của hãng A
• Coupler B, C, D của hãng B, C
• Mỗi hãng gia công một kiểu, profile hơi lệch

Hậu quả:

• Có chỗ gài êm, chỗ gài cực cứng
• Có bộ cực kín, có bộ lại rò dù cùng kích cỡ
• Thao tác vận hành khó đồng nhất

Nếu buộc phải trộn, nên test trước từng cặp khớp nối nhanh kiểu E với coupler hiện có.

4.3. Dùng sai vật liệu trong môi trường ăn mòn

• Chỉ dùng inox 304 cho môi trường có muối, ion clo, hóa chất ăn mòn
• Sau một thời gian, bề mặt khớp nối nhanh inox type E bị rỗ, xỉn, biến màu
• Vùng làm kín và đuôi gài nhanh xuống cấp

Trong các môi trường này, Camlock inox 316 với thành phần 16–18% Crom, 10–14% Niken và 2–3% Molypden sẽ phù hợp hơn.

4.4. Bỏ qua việc bảo vệ đầu đực khi không dùng

• Ống mềm mang đầu đực Camlock type E cứ nằm dưới nền, ngoài trời, bám bụi và cát
• Lần sau gài vào coupler B/C/D, cát mài mòn cả gioăng lẫn bề mặt làm kín
• Gioăng nhanh hư, độ kín giảm mà khó phát hiện

Chỉ một nắp bịt DC đơn giản cũng giúp tuổi thọ bộ Camlock inox tăng lên đáng kể.

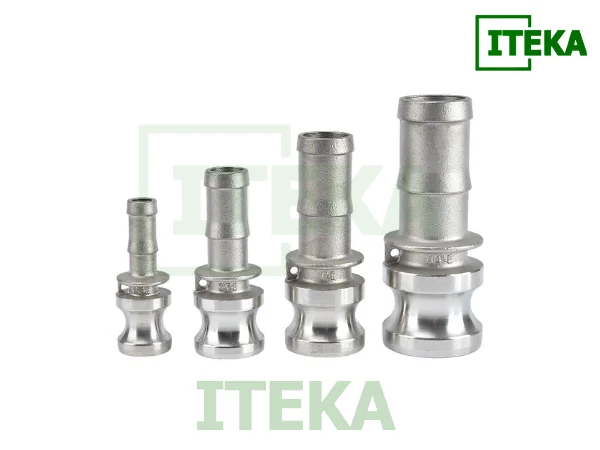

5. Checklist 7 bước chọn khớp nối nhanh inox type E “đỡ sai ngay từ đầu”

Đây là phần “cầm đi áp vào từng case”:

1. Xác định đúng loại ống mềm
   • Vật liệu (cao su, nhựa, composite…)
   • Đường kính trong, độ dày thành ống
2. Xác định áp suất và chế độ làm việc
   • Áp liên tục, xung áp, có shock hay không
3. Xác định nhiệt độ và môi trường lưu chất
   • Nước sạch, dầu, dung dịch kiềm/axit nhẹ, có muối hay clo không
4. Quyết định vật liệu Camlock inox
   • 304 cho môi trường “dễ chịu”
   • 316 cho môi trường “khó chịu” hơn về ăn mòn
5. Chọn đúng size khớp nối nhanh kiểu E theo hệ Camlock hiện có
   • Đồng bộ size với coupler B, C, D đang sử dụng
6. Kiểm tra profile và độ hoàn thiện
   • Gài thử với một coupler chuẩn, kiểm tra độ êm, không kẹt, không rơ quá
7. Quy định luôn cách bảo dưỡng
   • Có dùng DC khi không làm việc không
   • Chu kỳ kiểm tra ống mềm và đầu khớp nối nhanh kiểu E định kỳ

Chỉ cần đi hết 7 bước này trước khi chốt mã hàng, khả năng “chọn nhầm” sẽ giảm đi rất nhiều.

6. FAQ – Hỏi nhanh về khớp nối nhanh kiểu E

Khớp nối nhanh kiểu E có nhất thiết phải dùng với coupler C không?
Không. Khớp nối nhanh kiểu E là đầu đực, có thể gài với coupler B, C, D cùng size. Chọn cặp nào phụ thuộc phía hệ ống đang tiêu chuẩn hóa đối với Camlock inox ra sao.

Khớp nối nhanh inox type E có chịu được áp cao không?
Khả năng chịu áp phụ thuộc cả vào ống mềm, clamp và bản thân type E. Nếu tất cả đều đúng cấp, type E chịu tốt trong dải áp nhà sản xuất công bố. Điểm yếu thường là ống mềm và clamp, không phải chỉ riêng đầu Camlock.

Đầu đực Camlock type E có dùng được cho dầu không?
Có, nếu dùng Camlock inox đúng mác 304 hoặc 316, kết hợp với ống mềm và gioăng coupler phù hợp với dầu. Cần kiểm tra thêm khả năng tương thích hóa học của gioăng ở phía coupler.

Khi nào nên ưu tiên khớp nối nhanh kiểu E cho ống mềm thay vì các loại ren/hose coupling truyền thống?
Khi hệ sử dụng nhiều cổng Camlock inox, cần tháo lắp nhanh, thay đổi tuyến thường xuyên và muốn tránh vặn ren nhiều lần. Khi đó, khớp nối nhanh kiểu E cho ống mềm là giải pháp rất đáng ưu tiên.

7. Tìm và đặt mua khớp nối nhanh kiểu E trên ITEKA

Sau khi đã chốt được loại khớp nối nhanh kiểu E phù hợp về kích thước, vật liệu và kiểu lắp, bước tiếp theo là tìm đúng mã hàng để đặt mua cho gọn. Thay vì phải lật nhiều catalog hoặc hỏi từng nhà cung cấp, bạn có thể dùng ITEKA như một “kho dữ liệu” trung tâm cho dòng Camlock inox.

Trên ITEKA, bạn có thể:

• Tra cứu nhanh danh mục khớp nối nhanh inox type E theo DN, inch, vật liệu và kiểu đuôi gài ống mềm
• Xem rõ thông số cơ bản cho từng mã, giúp kỹ sư thiết kế và bộ phận mua hàng nói chung một ngôn ngữ
• So sánh các lựa chọn Camlock type E theo dải áp, môi trường làm việc và cấu hình kết nối với B, C, D
• Gửi yêu cầu báo giá hoặc danh sách mã cần mua cho nhiều vị trí trong cùng một hệ thống ống mềm

Nếu đang chuẩn hóa toàn bộ đầu nối ống mềm theo khớp nối nhanh kiểu E cho ống mềm, việc dùng ITEKA để gom và quản lý mã hàng sẽ giúp bạn:

• Giảm rủi ro đặt nhầm size, nhầm vật liệu
• Dễ dàng tái sử dụng thiết kế cho các dự án sau
• Tiết kiệm thời gian trao đổi giữa kỹ thuật và mua hàng, vì mọi người đều dựa trên cùng một bộ dữ liệu Camlock đã chuẩn hóa.
