Trong một hệ Camlock inox, người ta thường bàn rất nhiều về chọn type A, B, C, D, E, F cho đường ống, bồn, ống mềm. Nhưng ở góc độ an toàn và độ sạch hệ thống, chi tiết “nhỏ xíu” là khớp nối nhanh kiểu DP lại đóng vai trò cực kỳ quan trọng.

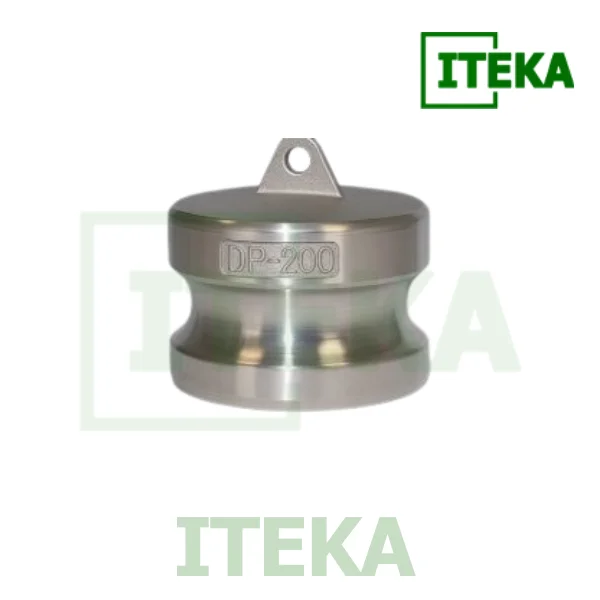

Về chức năng, khớp nối nhanh kiểu DP – Camlock type DP là một đầu đực bịt, không cho lưu chất đi qua. Nhưng ở cấp độ thiết kế, nó chính là “van chặn cuối cùng” bảo vệ các coupler, tránh bụi bẩn, nước mưa, hóa chất, và những cú nhầm lẫn khi vận hành.
MỤC LỤC
1. Vì sao phải nghiêm túc với khớp nối nhanh kiểu DP trong hệ Camlock inox?
Trong thực tế vận hành, khi audit hệ thống Camlock inox, đa số kỹ sư sẽ đi soi: chọn đúng type A/B/C/D/E/F chưa, vật liệu, size, áp, gioăng… Còn chuyện bịt đầu chờ, bịt cổng xả tạm thường bị giải quyết bằng bao nylon, băng dính, nút “chế”.
Vấn đề là: chỉ một cổng Camlock mở hở ngoài hiện trường cũng đủ để:
- Hút bụi, bùn, nước mưa, dung dịch dư vào bên trong đường ống
- Làm gioăng nhanh lão hóa, nứt, xẹp
- Tạo điểm rò rỉ hoặc điểm nhiễm bẩn khi hệ chạy lại
Đây chính là “lỗ hổng” mà khớp nối nhanh kiểu DP – Camlock type DP sinh ra để xử lý. Nó không dẫn lưu chất, nhưng lại bảo vệ phần tử dẫn lưu chất quan trọng hơn là coupler B/C/D. Nếu nhìn đúng vai trò, bạn sẽ thấy nắp bịt Camlock DP phải nằm trong checklist an toàn, chứ không phải “có thì tốt, không có cũng được”.

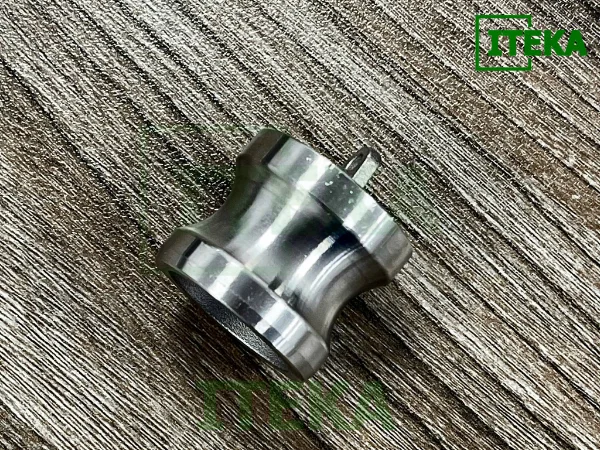

Vì sao phải nghiêm túc với khớp nối nhanh kiểu DP trong hệ Camlock inox?2. Hiểu nhanh khớp nối nhanh kiểu DP qua 3 câu hỏi kỹ thuật
Thay vì mô tả dài dòng, có thể “đọc vị” khớp nối nhanh kiểu DP bằng 3 câu hỏi sau.
2.1. DP là chi tiết thuộc nhóm nào trong họ Camlock inox?
Trong bộ Camlock inox, ta có:
- Nhóm đầu cái (coupler): B, C, D
- Nhóm nắp/dust cap coupler: DC
- Nhóm adaptor đực: A, E, F
- Và đầu đực bịt DP trong hệ Camlock: DP
Điểm khác biệt:
- A, E, F là adaptor cho dòng chảy đi qua
- Khớp nối nhanh inox type DP là adaptor “cụt”, sinh ra chỉ để bịt kín coupler
Vì vậy, Camlock type DP không thay được adaptor làm việc, nhưng lại không thể thiếu nếu muốn hệ coupler luôn sạch và sẵn sàng.
2.2. DP làm kín bằng cơ chế gì?
Về cơ bản, khớp nối nhanh kiểu DP bịt kín theo đúng nguyên lý Camlock:
- Phần đầu chuẩn Camlock type DP trượt vào coupler B/C/D
- Gioăng trong coupler ôm sát bề mặt làm kín của DP
- Tai gài siết đều hai bên, tạo lực ép trục và lực kẹp
Nếu bề mặt nắp bịt Camlock DP tròn đều, nhẵn, không rỗ, sự kết hợp giữa gioăng và profile DP sẽ tạo ra một mối bịt kín thực sự, không chỉ “che miệng” cho đẹp.
2.3. DP khác DC chỗ nào?
Nhầm lẫn kinh điển:
- DC (Dust Cap): nắp chụp lên adaptor đực (A/E/F), bảo vệ đầu đực
- Khớp nối nhanh kiểu DP (Dust Plug): “đầu đực bịt DP trong hệ Camlock”, gài vào coupler cái (B/C/D), bảo vệ phía coupler
Nói gọn: DC bịt adaptor, DP bịt coupler. Một hệ Camlock inox đầy đủ thường cần cả hai.
3. DP đứng ở đâu trong “sơ đồ dòng chảy” Camlock inox?
Nếu vẽ sơ, hệ Camlock inox sẽ gồm:
- Đầu đực dẫn dòng: A, E, F
- Đầu cái (coupler) tiếp nhận dòng: B, C, D
- Bộ đôi bịt bảo vệ: DC và khớp nối nhanh kiểu DP
Trong đó:
- DC bịt đầu đực A, E, F
- Khớp nối nhanh inox type DP bịt các coupler B, C, D
Vì vậy:
- Mọi điểm nối Camlock “bên ngoài” nếu để trống đều nên có nắp bịt Camlock DP hoặc DC
- Mỗi coupler B, C, D nếu không gắn adaptor làm việc thì đầu đực bịt DP trong hệ Camlock là lựa chọn chuẩn để bảo vệ
Hiểu kiểu này sẽ giúp bạn thiết kế hệ Camlock không chỉ chạy được, mà còn sạch và an toàn lâu dài.

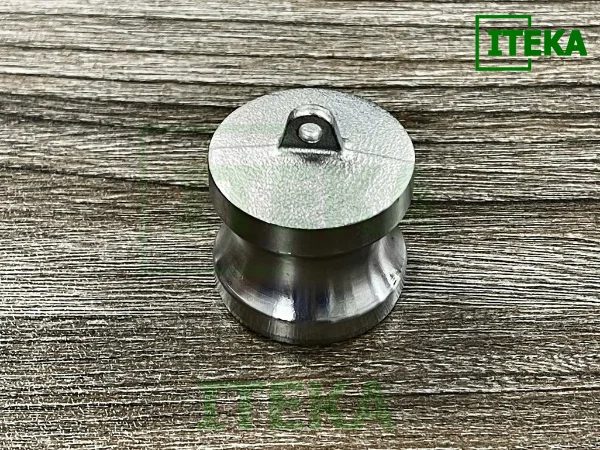

DP đứng ở đâu trong “sơ đồ dòng chảy” Camlock inox?4. Ba nhóm vị trí “bắt buộc” phải có nắp bịt Camlock DP
Để không dùng DP kiểu cảm tính, có thể chia các vị trí trong nhà máy thành 3 nhóm – nhóm nào rơi vào đây thì khớp nối nhanh kiểu DP gần như là bắt buộc.
4.1. Cổng xả/cấp tạm – phần lớn thời gian… nằm chờ
Đây là các cổng:
- Dùng để súc rửa, xả cạn, cấp hoá chất tạm thời
- Thường gắn coupler D hoặc C trên bồn, manifold hoặc đoạn ống nhánh
70–80% thời gian, cổng này “không làm gì cả” nhưng vẫn hở ra môi trường. Nếu không gắn nắp bịt Camlock DP:
- Mưa, bụi, côn trùng, bọt hóa chất rất dễ bám vào bề mặt coupler
- Khi cần dùng, vừa phải vệ sinh, vừa đối mặt nguy cơ tạp chất rơi vào hệ
Ở nhóm này, khớp nối nhanh inox type DP giống như khóa cửa cho một phòng ít dùng nhưng chứa đồ quan trọng.
4.2. Nhánh chờ cho tương lai
Trong thiết kế “đi trước một bước”, nhiều hệ Camlock inox:
- Chừa sẵn một số nhánh coupler B/C/D để sau này lắp thêm bồn, bơm, đường ống
- Tại thời điểm hiện tại, nhánh đó hoàn toàn “nhàn rỗi”
Nếu để trống:
- Rất dễ bị nhầm là cổng hoạt động
- Người mới vào xưởng cắm adaptor nhầm, mở van nhầm, tạo dòng chảy theo hướng không mong muốn
Lắp khớp nối nhanh kiểu DP lên nhánh chờ vừa bảo vệ, vừa tạo tín hiệu rõ: “nhánh này hiện đang bịt, chưa khai thác”.
4.3. Các điểm Camlock đặt ngoài trời hoặc gần nguồn bẩn
Các cổng Camlock đặt:
- Trên xe bồn, xe bơm lưu động
- Xung quanh khu vực có bùn đất, nước mưa, bụi xây dựng
- Gần khu chứa hóa chất, nơi dễ bị ăn mòn
Ở đây, coupler gần như “đứng mũi chịu sào”. Nếu không có đầu đực bịt DP trong hệ Camlock:
- Mọi thứ bẩn đều bám trực tiếp lên gioăng và mặt làm kín của coupler
- Về lâu dài, coupler nhanh hư và mất độ kín
Một Camlock type DP inox tốt sẽ chịu bẩn, chịu mưa nắng thay cho coupler.

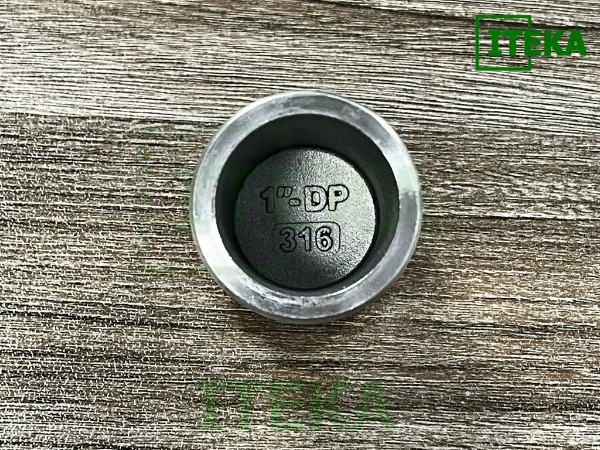

Ba nhóm vị trí “bắt buộc” phải có nắp bịt Camlock DP5. Checklist 7 bước chuẩn hóa khớp nối nhanh inox type DP trong nhà máy
Nếu muốn nâng khớp nối nhanh kiểu DP lên mức “thiết bị tiêu chuẩn”, có thể áp dụng checklist này khi thiết kế hoặc cải tạo.
- Lập danh sách toàn bộ coupler B/C/D trong hệ Camlock inox
- Đánh dấu cổng làm việc liên tục, cổng tạm, cổng nhánh chờ
- Ưu tiên nhóm tạm và nhánh chờ cho nắp bịt Camlock DP
- Phân loại môi trường làm việc cho từng cổng
- Trong nhà, ngoài trời, gần hóa chất, gần nguồn nhiệt
- Nhóm nào môi trường khắc nghiệt → ưu tiên inox 316 cho khớp nối nhanh inox type DP
- Chuẩn hóa size và chuẩn thiết kế
- Ghi rõ: DN, inch, chuẩn Camlock đang dùng, nhà sản xuất chính
- Chọn DP đồng bộ, tránh tình trạng mỗi line một kiểu, mỗi line một hãng
- Quy định vật liệu DP theo khu vực
- Line inox → DP inox (tránh xen nhôm/nhựa nhìn giống nhau nhưng độ bền kém)
- Khu ăn mòn → xem xét bắt buộc dùng inox 316
- Thiết lập mã vật tư riêng cho khớp nối nhanh kiểu DP
- Mỗi size một mã, ghi rõ “Dust Plug – Camlock type DP – inox xxx”
- Giúp mua hàng và bảo trì không nhầm sang adaptor A/E/F
- Đưa DP vào tiêu chuẩn lắp đặt ban đầu
- Bất cứ cổng Camlock mới lắp mà không kết nối thường xuyên, phải có khớp nối nhanh kiểu DP đi kèm
- Bên thi công bàn giao không được để coupler trống
- Đưa DP vào quy trình audit định kỳ
- Checklist bảo trì phải có dòng: “Cổng Camlock nhánh chờ / cổng tạm / ngoài trời → có gắn DP đúng size, đúng vật liệu, còn tốt hay không?”
Sau khi đi hết 7 bước, khớp nối nhanh kiểu DP sẽ không còn là “món nhớ thì lắp, quên thì thôi”, mà trở thành một phần của chuẩn thiết kế.
6. Nhận diện nhanh một nắp bịt Camlock DP “đáng tiền”
Không phải nắp bịt Camlock DP nào trông giống nhau là chất lượng như nhau. Khi cầm trên tay, có thể kiểm tra nhanh qua vài điểm:
- Bề mặt làm kín
Nhìn sát xem có lỗ rỗ, xước sâu, vết tiện thô không. Sờ tay phải cảm giác trơn, đều, không vấp. - Profile Camlock type DP
Gài thử với một coupler mẫu. Gài vào – tháo ra phải êm, tai gài không quá “căng”, cũng không lỏng lẻo. - Độ dày thân và mặt bịt
Không quá mỏng đến mức cảm giác có thể móp khi gõ nhẹ. Với khớp nối nhanh inox type DP chuẩn, trọng lượng sẽ “đầm” hơn hàng tiện mỏng. - Chi tiết phụ (lỗ móc, tai treo)
Nếu có lỗ xuyên dây, mép phải được bo tròn. Lỗ này là phần rất hay gãy nếu thiết kế quá mỏng.
Một khớp nối nhanh kiểu DP đạt chuẩn sẽ cho cảm giác “chắc – êm – kín” ngay từ lần thao tác đầu tiên.

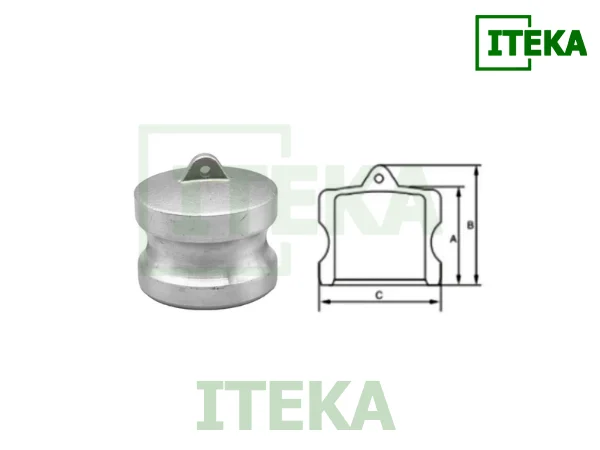

Nhận diện nhanh một nắp bịt Camlock DP “đáng tiền”7. Biến DP từ “chi tiết phụ” thành “thiết bị an toàn” trong vận hành
Để đầu đực bịt DP trong hệ Camlock thực sự phát huy vai trò, phần vận hành cũng cần được chuẩn hóa.
- Quy ước màu/mác dán nhãn
Có thể dán tag hoặc đánh dấu màu cho DP thuộc line quan trọng. Người vận hành nhìn là biết: “cổng này đang bịt, không phải cổng kết nối hiện hành”. - Đào tạo ngắn cho ca trưởng và thợ vận hành
Phân biệt DP – DC – adaptor A/E/F. Nhấn mạnh: không được tháo khớp nối nhanh kiểu DP ra rồi… tiện tay để mất. - Lập quy tắc “cổng hở = bất thường”
Trong khu vực đã chuẩn hóa, bất cứ coupler nào không gắn adaptor thì mặc định phải gắn nắp bịt Camlock DP. Thấy cổng hở → báo cáo, xử lý, không coi là chuyện bình thường. - Gộp kiểm tra DP vào lịch bảo trì Camlock inox
Khi kiểm tra line, không chỉ nhìn adaptor và gioăng, mà xem luôn tình trạng Camlock type DP gắn trên các coupler.
Cách nhìn này giúp khớp nối nhanh inox type DP “lên đời” từ phụ kiện thành thiết bị an toàn.

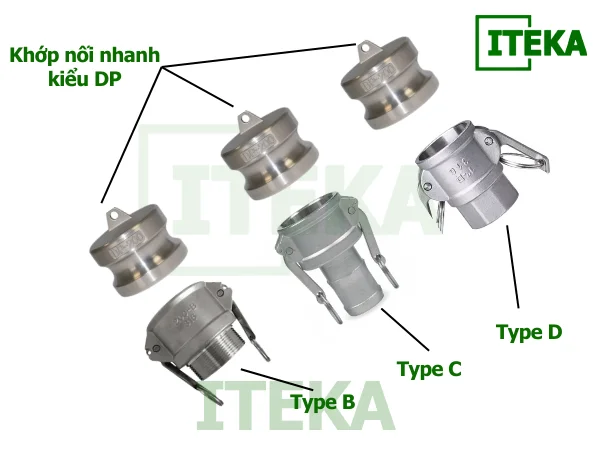

Biến DP từ “chi tiết phụ” thành “thiết bị an toàn” trong vận hành7. FAQ – Câu hỏi nhanh về khớp nối nhanh kiểu DP
Khớp nối nhanh kiểu DP có dùng để chặn áp chính trong đường ống được không?
Không. Khớp nối nhanh kiểu DP là nắp bịt, không được thiết kế để thay thế van chặn. Vị trí có áp chính vẫn phải có van, DP chỉ là lớp bảo vệ bổ sung tại coupler.
Khớp nối nhanh inox type DP có cần cùng hãng với coupler không?
Không bắt buộc, nhưng nên cùng chuẩn và đã test. Một số hãng Camlock inox gia công hơi khác profile, nên tốt nhất chọn combo đã được kiểm tra độ ăn khớp trước khi triển khai số lượng lớn.
Nắp bịt Camlock DP khác gì với việc dùng nắp bịt tự chế, bọc nilon hoặc quấn băng dính?
Nắp tự chế chỉ chặn bụi ở mức tạm thời, không chuẩn profile làm kín. Nắp bịt Camlock DP được thiết kế đúng biên dạng Camlock type DP, kết hợp cùng gioăng trong coupler để bịt kín, sạch và an toàn hơn.
Có cần dùng cả DP và DC trong cùng một hệ Camlock inox không?
Có. DC bảo vệ đầu đực adapter, còn đầu đực bịt DP trong hệ Camlock bảo vệ coupler. Hai loại này bổ sung cho nhau, giúp toàn hệ Camlock được che chắn cả hai phía.
8. Tra cứu và tiêu chuẩn hóa khớp nối nhanh kiểu DP trên ITEKA
Khi đã xác định rõ vị trí nào bắt buộc phải có khớp nối nhanh kiểu DP, bước tiếp theo là chuẩn hóa mã hàng để mua sắm và bảo trì cho gọn. Thay vì mỗi line một kiểu, mỗi dự án một loại, bạn có thể dùng ITEKA như “sổ tay số hóa” cho nhóm Camlock inox nói chung và DP nói riêng.
Trên ITEKA, bạn có thể:
- Xem nhanh danh mục khớp nối nhanh inox type DP theo từng size DN, inch và từng mác inox
- Đối chiếu thông số với hệ coupler hiện có để chắc chắn Camlock type DP ăn khớp với B, C, D trên thực tế
- Gộp tất cả các vị trí cần nắp bịt Camlock DP thành một danh sách mã thống nhất, giúp mua hàng và bảo trì không bị nhầm lẫn
- Gửi yêu cầu báo giá hoặc danh sách vật tư cho nhiều line Camlock chỉ trong một lần làm việc
Khi dùng ITEKA để “gom” toàn bộ đầu đực bịt DP trong hệ Camlock về cùng một chuẩn, bạn sẽ:
- Dễ dàng kiểm soát tồn kho nắp bịt cho từng size
- Giảm rủi ro lắp nhầm DP sai chuẩn hoặc sai kích thước
- Rút ngắn thời gian trao đổi giữa kỹ thuật và bộ phận mua hàng, vì tất cả cùng nhìn vào một bộ dữ liệu Camlock inox đã được chuẩn hóa.
