1. Khớp nối nhanh kiểu D – Camlock Type D ở “vị trí” nào trong hệ Camlock inox?

Khi bắt đầu chuẩn hóa đường ống với Camlock inox, đa số kỹ sư nghĩ ngay đến type C, type E cho ống mềm. Nhưng nếu nhìn vào toàn bộ sơ đồ, sẽ luôn có một nhóm điểm chờ dùng ren trong cần tháo lắp nhanh. Chính những vị trí đó là “sân chơi” của khớp nối nhanh kiểu D – Camlock Type D.

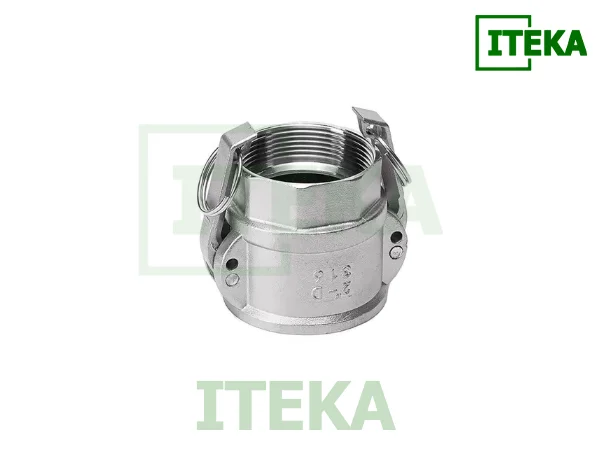

• Phía trên là đầu cái Camlock type D với hai tai gài, lòng trong có gioăng.
• Phía dưới là ren trong, vặn trực tiếp vào ống ren, co ren, van, nắp bích ren.

Chỉ cần lắp sẵn khớp nối nhanh kiểu D cho ống ren, điểm ren đó lập tức trở thành một “cổng Camlock cái” sẵn sàng gài mọi adaptor đực A, E, F cùng size. Đó là lý do khớp nối nhanh inox kiểu D gần như mặc định xuất hiện ở các điểm chờ xả, hút, rửa, lấy mẫu trong đường ống công nghiệp.

2. Góc nhìn thiết kế: khi nào nên đưa khớp nối nhanh kiểu D lên bản vẽ?

Thay vì hỏi “type D là gì”, câu thực tế hơn thường là: “Lúc nào đưa type D vào P&ID hoặc layout ống là hợp lý?”

Có ba tình huống điển hình:

• Điểm chờ ren trong nhưng cần thao tác nhanh
  Bạn vẫn muốn giữ ren trong trên co, tê, mặt bích ren cho dễ gia công. Tuy nhiên, nếu dùng ren cho mọi lần tháo lắp thì rất chậm. Lúc này, lắp khớp nối nhanh inox type D lên ren ngoài đầu chờ là giải pháp cân bằng giữa gia công và vận hành.
• Nhánh dịch vụ ít dùng nhưng cần gọn
  Những nhánh xả cặn, xả vệ sinh, hút mẫu… không làm việc liên tục. Khi cần dùng, chỉ cần gài adaptor và ống mềm. Khi không dùng, có thể bịt lại bằng DP. Vai trò này phù hợp với khớp nối nhanh Camlock kiểu D trong đường ống inox công nghiệp hơn mặt bích hoặc nối ren truyền thống.
• Hệ thống muốn chuẩn hóa về một vài size Camlock inox cố định
  Khi toàn hệ thống thống nhất dùng cùng vài size Camlock Type D cho ống ren, đội vận hành chỉ cần một bộ adaptor E cho ống mềm, A hoặc F cho nhánh ren là đủ xoay xở nhiều cấu hình.

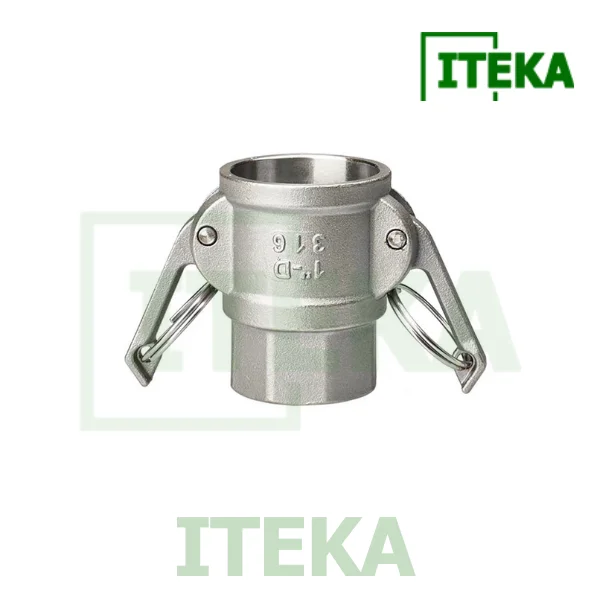

3. Giải phẫu kỹ thuật khớp nối nhanh inox kiểu D

Để chọn đúng và dùng bền, cần “mổ xẻ” khớp nối nhanh inox kiểu D thành vài khối chức năng.

3.1. Thân coupler – nơi Camlock làm việc

Đây là phần Camlock Type D:

• Thân tròn, bên ngoài có hai tai gài đối xứng.
• Bên trong là rãnh và gioăng làm kín.
• Khi adaptor đực được gài vào, tai gài kéo adaptor tì sát lên gioăng.

Chất lượng thân và tai gài quyết định:

• Độ êm khi gài.
• Độ kín khít khi làm việc.
• Độ bền sau nhiều chu kỳ đóng mở.

3.2. Đáy ren trong – “chân” bám vào đường ống

Đây là điểm phân biệt rõ nhất so với type C:

• Đáy là ren trong BSP hoặc NPT.
• Dùng để vặn trực tiếp lên ống ren ngoài, co, tê, van, nắp bích ren.

Nếu ren đáy không đúng chuẩn hoặc gia công kém, toàn bộ khớp nối nhanh kiểu D cho ống ren sẽ trở thành điểm yếu, dễ rò hoặc khó siết.

3.3. Vật liệu, bề mặt và kích thước

Vật liệu phổ biến:

• Inox 304 cho nước sạch, dung dịch trung tính, dầu nhẹ.
• Inox 316 cho môi trường có muối, ion clo, dung dịch ăn mòn hơn.

Một khớp nối nhanh inox type D đáng tin tưởng thường có:

• Bề mặt sạch, không rỗ.
• Không ba via sắc ở miệng coupler và vùng ren.
• Gioăng lắp kín đều, không méo, không hở cạnh.

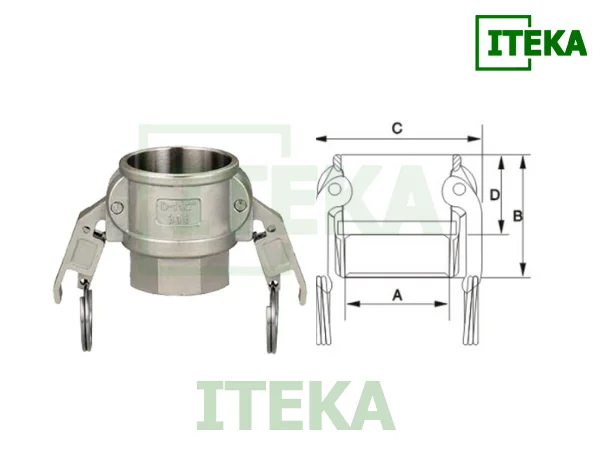

Kích thước khớp nối nhanh kiểu D:

KHỚP NỐI NHANH INOX TYPE D
Size	A	B	C	D
DN15	18.6	44	42	29
DN20	24.1	49	52	34
DN25	30.3	59	58	39
DN32	38.9	64	72	45
DN40	44.8	66	78	45
DN50	56.6	74	93	51
DN65	72.2	79	107	52
DN80	85	83	130	55
DN100	110	89	158	57

Chú thích kích thước A, B, C, D:

• A: Chiều rộng lòng coupler ở đáy (khoảng cách làm việc chính giữa hai tai).
• B: Chiều cao thân coupler (từ đáy ren đến mép trên thân).
• C: Chiều rộng tổng thể phần đầu coupler (bao gồm vùng tai gài).
• D: Chiều cao tổng thể khớp nối nhanh type D (từ điểm thấp nhất đến điểm cao nhất).

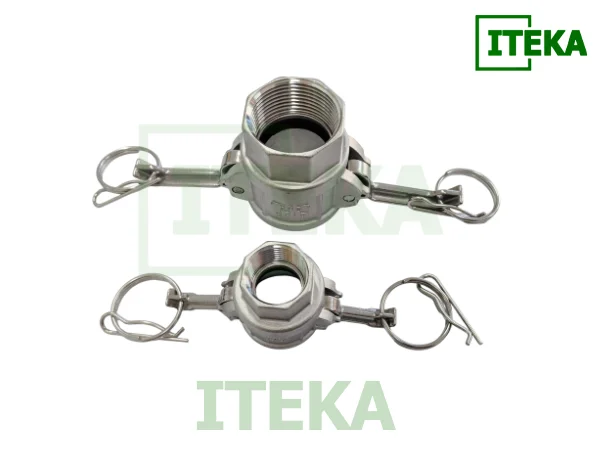

4. Nguyên lý hoạt động của khớp nối nhanh kiểu D – Camlock Type D

Về nguyên lý, khớp nối nhanh kiểu D làm việc dựa trên hai cơ chế:

Về nguyên lý, khớp nối nhanh kiểu D làm việc dựa trên hai cơ chế:
– Phần ren trong đảm nhận nhiệm vụ tạo mối nối cơ khí cố định, chịu lực dọc trục và giữ cho coupler đứng vững trên đường ống hoặc thiết bị.
– Phần Camlock (đầu cái + tai gài + gioăng) đảm nhận nhiệm vụ tạo và giải phóng mối nối nhanh với adaptor đực.

Khi adaptor đực (A, E, F) được đưa vào đầu cái Camlock type D, hình dáng profile của adaptor tự căn vào lòng coupler. Hai tai gài quay xuống tạo lực kẹp, kéo vai adaptor ép sát vào gioăng. Lực kẹp này phân bố đều quanh chu vi, giúp mối nối chịu áp lực bên trong mà không bị xì, đồng thời hạn chế xô lệch cơ học khi đường ống rung hoặc có xung áp.

Nhờ tách bạch vai trò:
– Ren trong chịu lực cố định dài hạn
– Cụm Camlock + gioăng chịu lực kín áp và cho phép tháo lắp nhanh

=> Từ đó, khớp nối nhanh inox type D vừa đảm bảo kín khít trong vận hành, vừa cho phép thay đổi cấu hình đường ống chỉ bằng thao tác gài – mở tai, không tác động lại lên phần ren.

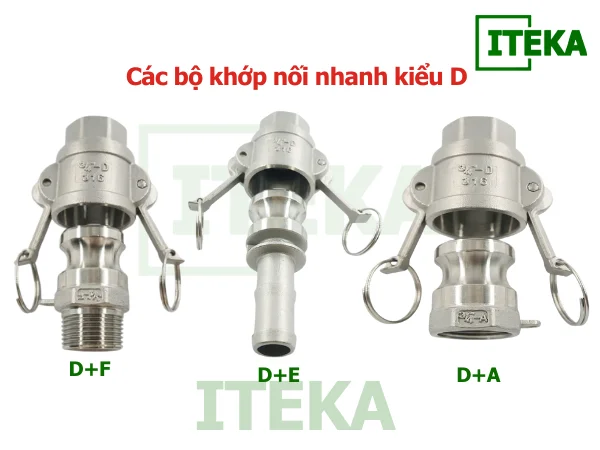

5. Các cấu hình kết hợp “kinh điển” với khớp nối nhanh kiểu D

Để tránh kể lan man, có thể hình dung khớp nối nhanh inox kiểu D như “cổng Camlock cái cho đường ống”, còn adaptor đực sẽ thay phiên nhau gài vào.

5.1. D + A – Cổng Camlock cố định và thiết bị ren ngoài

Trong cấu hình này:

• Khớp nối nhanh kiểu D được gắn cố định trên đường ống hoặc bồn
• Adapter type A được gắn lên đầu ren ngoài của bơm, van, cụm đo, đoạn ống

Khi làm việc:

• Thiết bị mang type A tiến tới cổng Camlock D
• Adapter A gài vào đầu cái Camlock type D
• Tai gài khóa lại, tạo đường dẫn liền mạch giữa hệ ống cố định và thiết bị

Cấu hình D + A phù hợp khi:

• Bạn muốn thiết bị có thể tháo ra dễ dàng để bảo trì, thay thế
• Không muốn vặn ren liên tục trên đầu ren ngoài của thiết bị.

5.2. D + E – Cổng Camlock cố định và ống mềm di động

Đây là cấu hình điển hình khi hệ ống cố định phải làm việc thường xuyên với ống mềm:

• Phía cố định: khớp nối nhanh inox type D trên bồn, tank, manifold hoặc nhánh ống
• Phía di động: ống mềm mang adapter type E (đầu đực + đuôi gài ống mềm)

Khi kết nối:

• Type E cắm vào coupler D
• Gioăng trong khớp nối nhanh inox kiểu D ép kín mặt adapter
• Lưu chất đi từ ống cố định → qua D → qua E → vào ống mềm

Cấu hình này lý tưởng khi:

• Cần cắm – rút ống mềm thường xuyên
• Muốn chuẩn hóa tất cả cổng bồn, cổng manifold về cùng một chuẩn Camlock inox.

5.3. D + F – Cổng Camlock cố định và cụm ống ren di động

Ở một số nhà máy, phía di động không phải ống mềm mà là đoạn ống ren, ví dụ cụm rửa, cụm đo, nhánh tạm:

• Trên hệ ống: dùng khớp nối nhanh Camlock kiểu D trong đường ống công nghiệp
• Trên cụm di động: dùng adapter F gắn vào ren trong (vì F có ren ngoài)

Nguyên lý kết nối:

• Cụm ống mang F gài vào cổng Camlock D
• Tai gài khóa lại, biên dạng chuẩn Camlock inox giữ mối nối kín

Cấu hình D + F phù hợp khi:

• Cần thay đổi cụm ống ren nhanh
• Muốn tránh xoay ren nhiều lần gây mòn ren trên tuyến cố định.

5.4. D + DP – Cổng Camlock trong trạng thái “nghỉ”

Khi cổng khớp nối nhanh kiểu D không kết nối với A, E, F:

• Bạn có thể dùng Dust Plug DP để bịt miệng coupler
• DP gài vào đầu cái Camlock type D, tai gài khóa lại giống như đang làm việc

Khi đó:

• Gioăng và lòng coupler được che chắn bớt bụi, nước, hóa chất
• Cổng Camlock giữ điều kiện làm việc tốt hơn cho những lần kết nối sau.

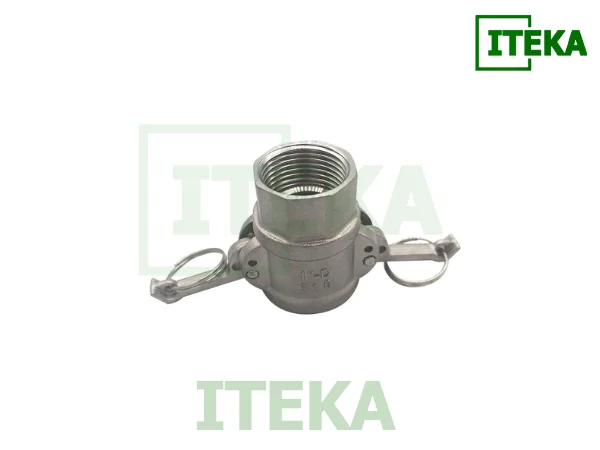

6. Ứng dụng thực tế của khớp nối nhanh Camlock kiểu D trong đường ống công nghiệp

Nhờ vai trò là “cổng nhận cố định”, khớp nối nhanh Camlock kiểu D trong đường ống công nghiệp thường đặt tại:

• Cổng xả hoặc cổng cấp trên tank, bồn chứa
• Các nhánh xả trên manifold phân phối
• Điểm lấy mẫu, điểm rửa tạm, điểm cấp tạm lưu chất
• Nhánh chờ cho tương lai, chỉ cần bổ sung adapter A, E, F là sử dụng được

Khi chuẩn hóa các cổng này bằng khớp nối nhanh inox kiểu D, bạn:

• Dùng chung được nhiều cụm ống mềm, cụm thiết bị trên cùng một chuẩn
• Giảm thời gian tháo lắp
• Giảm rủi ro hỏng ren ở các đầu ống và fittings.

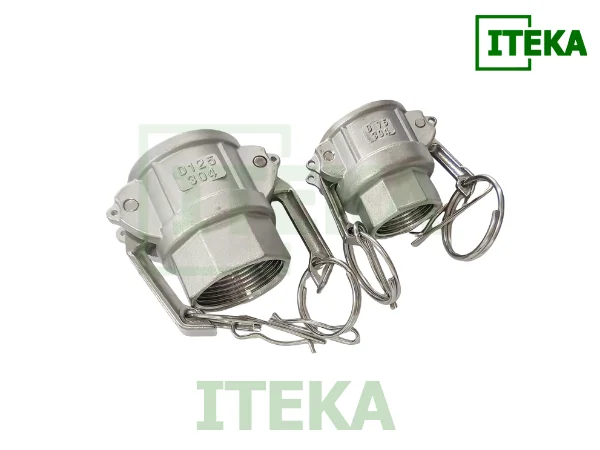

7. Cách chọn khớp nối nhanh kiểu D chuẩn ngay từ bước thiết kế

Để tránh sai size, sai chuẩn, có thể đi theo một lộ trình ngắn:

7.1. Xác định ren tại vị trí lắp

• Ren ngoài tại vị trí lắp là BSP hay NPT.
• Size mấy inch.

Khi đã rõ, chọn đúng khớp nối nhanh kiểu D cho ống ren cùng chuẩn, cùng kích thước để ren ăn khớp, không bị dính hoặc rơ.

7.2. Chọn vật liệu theo môi trường

• Nước sạch, dung dịch trung tính, dầu nhẹ → inox 304.
• Nước muối, hơi ẩm có muối, dung dịch ăn mòn hơn → inox 316.

Chọn sai vật liệu khiến khớp nối nhanh inox kiểu D bị rỉ cục bộ hoặc giảm tuổi thọ rất nhanh trong môi trường xấu.

7.3. Đồng bộ với hệ Camlock inox hiện có

• Kiểm tra các adaptor A, E, F đang dùng thuộc loại Camlock inox nào.
• Đảm bảo khớp nối nhanh inox type D cùng chuẩn để khi gài không bị kẹt, không quá lỏng.

7.4. Thử thực tế trước khi “đóng bộ”

• Gài thử adaptor đực vào đầu cái Camlock type D.
• Kiểm tra cảm giác: tai gài xuống dứt khoát, không kẹt, không rơ, gioăng ép kín.

8. Những lỗi thường gặp khi dùng khớp nối nhanh kiểu D và cách tránh

Để bài thực tế hơn, dưới đây là vài lỗi hay gặp khi sử dụng khớp nối nhanh kiểu D cho ống ren và cách xử lý để hạn chế sự cố trong vận hành:

NHỮNG LỖI THƯỜNG GẶP VỚI KHỚP NỐI NHANH KIỂU D
Lỗi thường gặp	Hệ quả	Cách tránh
Lắp sai chuẩn ren BSP/NPT	Dễ hỏng ren, rò rỉ tại vị trí lắp.	Xác định đúng chuẩn ren và size trước khi đặt.
Trộn nhiều nguồn Camlock inox	Adaptor gài khó, mối nối không kín.	Dùng hệ Camlock đồng bộ, test vài bộ trước khi mua nhiều.
Không bịt đầu cái khi không dùng	Bụi, cặn làm hỏng gioăng, giảm độ kín.	Luôn gài Dust Plug (DP) cho các đầu cái “nhàn rỗi”.

9. FAQ ngắn gọn về khớp nối nhanh kiểu D

Khớp nối nhanh kiểu D có gắn trực tiếp ống mềm được không?
Thường không. Khớp nối nhanh kiểu D sinh ra để gắn lên ống ren, ống hàn, bích cố định. Phía ống mềm sẽ dùng type C hoặc type E rồi gài vào D.

Camlock Type D có gài được với mọi type A, E, F cùng size không?
Nếu cùng size và cùng chuẩn Camlock, về nguyên lý là được. Vấn đề nằm ở chất lượng gia công và tình trạng gioăng. Hàng lệch chuẩn hoặc gioăng chai cứng sẽ làm giảm độ kín và độ êm khi gài.

Khác nhau chính giữa khớp nối nhanh inox kiểu D và type B là gì?
Cả hai đều là coupler cái, nhưng:

• Type B: coupler + ren ngoài
• Khớp nối nhanh kiểu D cho ống ren: coupler + ren trong hoặc đầu hàn, đầu bích

Tùy phía hệ thống là ren trong hay ren ngoài mà lựa chọn.

Có bắt buộc dùng DP cho cổng D không?
Không bắt buộc nhưng nên dùng, nhất là khi cổng D nằm ở môi trường nhiều bụi, nước, hóa chất. DP giúp giữ sạch lòng coupler và gioăng, để khớp nối nhanh Camlock kiểu D trong đường ống công nghiệp luôn ở trạng thái làm việc tốt.
