Khớp nối nhanh kiểu C – Camlock Type C

Khớp nối nhanh kiểu C – Camlock inox type C cho ống mềm, cách chọn size và kết hợp với A, E, F, DP. Xem catalog và đặt mua nhanh tại ITEKA.

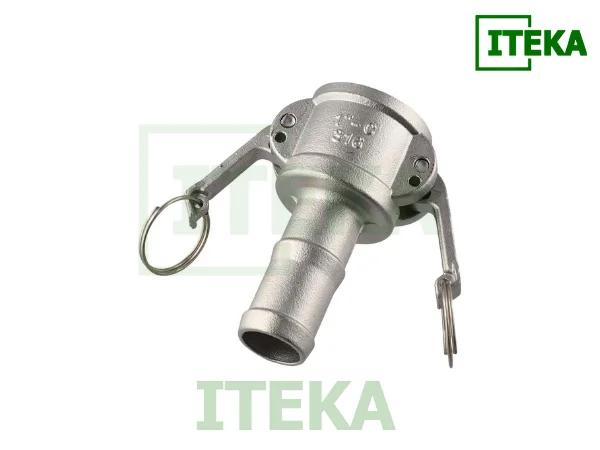

1. Khớp nối nhanh kiểu C là gì?

Khớp nối nhanh kiểu C – Camlock Type C là dòng khớp nối nhanh inox cho ống mềm được dùng rất nhiều trong các tuyến bơm, cấp xả tạm và hệ thống đường ống di động.

Cấu trúc cơ bản của sản phẩm là:

• Phần trên là đầu cái Camlock type C
• Phần dưới là đuôi gài ống mềm

Khi lắp hoàn chỉnh, đầu ống mềm sẽ trở thành một “coupler di động”, có thể gài nhanh với các adapter đực trong hệ Camlock inox mà không cần tháo ren hoặc tháo clamp nhiều lần.

Trong nhóm khớp nối nhanh inox kiểu C, vật liệu inox 304 và inox 316 là hai lựa chọn phổ biến, đáp ứng tốt yêu cầu về độ bền, chống ăn mòn và độ kín khít trong môi trường nước, dầu, một số hóa chất nhẹ.

2. Cấu tạo chính của khớp nối nhanh kiểu C

Phần cấu tạo có thể tóm gọn theo 3 khu vực:

2.1. Đầu cái Camlock type C (coupler)

Đây là phần nhận adapter Camlock đực:

• Thân coupler có hai tai gài đối xứng
• Bên trong có gioăng làm kín ôm sát bề mặt adapter
• Khi gài và hạ tai gài xuống, hệ thống tạo ra mối nối kín, chịu được áp lực theo tiêu chuẩn của bộ Camlock inox

Phần này chính là “trái tim” của coupler type C, quyết định cảm giác gài có êm, có kín, có ổn định hay không.

2.2. Thân nối

Thân nối liên kết đầu coupler phía trên với đuôi ống mềm phía dưới:

• Chịu lực uốn và kéo từ ống mềm khi vận hành
• Thường được gia công dày, bề mặt sạch, không rỗ xước
• Một số dòng khớp nối nhanh inox type C có thêm lục giác tiện lợi cho thao tác giữ, siết clamp

2.3. Đuôi gài ống mềm

Đây là phần nhận diện rõ ràng nhất của khớp nối nhanh inox cho ống mềm:

• Bề mặt có nhiều gân bậc, đường kính tăng dần
• Khi lồng ống mềm và siết đai, gân giúp tăng lực ma sát, chống tuột ống
• Yêu cầu bề mặt phải đủ mượt, không ba via sắc để không cắt vào lòng ống khi siết

3. Kích thước và vật liệu phổ biến

Khi lựa chọn khớp nối nhanh inox kiểu C, kỹ sư thường quan tâm 3 yếu tố: size, vật liệu, chuẩn ren và chuẩn Camlock.

Một số dải thường gặp:

• Kích thước Camlock:

KHỚP NỐI NHANH INOX TYPE C
Size	A	B	C	D
DN15	14	65	36	42
DN20	20	82	48	52
DN25	25	96	57	58
DN32	32	110	65	72
DN40	38	115	70	78
DN50	51	126	75	93
DN65	65	134	82	107
DN80	76	148	93	130
DN100	102	154	97	158

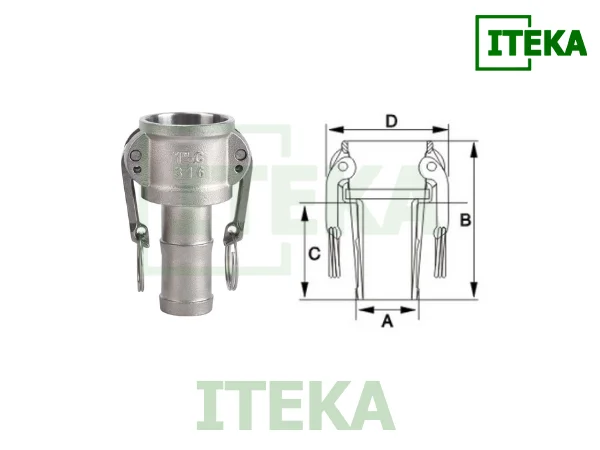

Chú thích kích thước A, B, C, D:

• • A: Chiều rộng phần đáy coupler (khoảng cách hai mép dưới).
  • B: Tổng chiều cao khớp nối nhanh type C (từ đỉnh đến hết đuôi ống).
  • C: Chiều dài phần đuôi gài ống mềm (từ vai coupler tới cuối đuôi).
  • D: Đường kính ngoài vùng miệng coupler (đầu cái Camlock type C).

• Vật liệu:
  • Inox 304 dùng cho nước, dung dịch trung tính, dầu nhẹ
  • Inox 316 dùng cho môi trường có ion clo, nước muối, một số hóa chất ăn mòn mạnh hơn
• Chuẩn Camlock:
  • Sản phẩm Camlock inox type C nghiêm túc sẽ tuân theo các chuẩn tương đương A-A-59326 hoặc MIL-C-27487
  • Giúp lắp lẫn được với adapter từ nhiều nhà sản xuất khác nhau khi cùng size

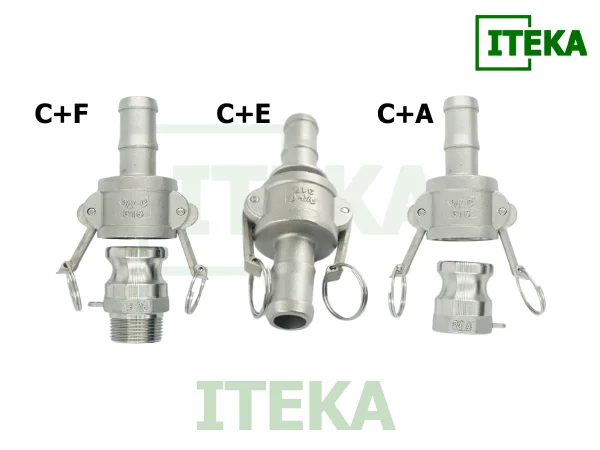

4. Khớp nối nhanh kiểu C kết hợp với những type nào?

Để xây dựng một hệ Camlock inox hoàn chỉnh, cần hiểu khớp nối nhanh kiểu C sẽ kết hợp với những type nào trong những tình huống nào:

4.1. C + A: Ống mềm ↔ ren ngoài

• Ống mềm gắn khớp nối nhanh inox kiểu C
• Đầu ren ngoài trên ống, bơm, thiết bị gắn type A (adapter đực + ren trong)

Ứng dụng: nối ống mềm vào các đầu ren ngoài, cần tháo lắp thường xuyên, không muốn xoáy ren nhiều lần.

4.2. C + E: Nối hai ống mềm với nhau

• Ống mềm thứ nhất gắn coupler type C
• Ống mềm thứ hai gắn type E (adapter đực + đuôi ống mềm)

Ứng dụng: kéo dài tuyến ống mềm, tạo line tạm, line di động, có thể tách từng đoạn nhanh.

4.3. C + F: Ống mềm ↔ ren trong

• Ống mềm gắn khớp nối nhanh inox type C
• Đầu ren trong trên ống hoặc manifold gắn type F (adapter đực + ren ngoài)

Ứng dụng: cấp/xả tạm từ ống mềm sang các nhánh ren trong trên đường ống cố định.

4.4. C + DP: Bịt coupler khi không sử dụng

• Đầu cái Camlock type C nếu không làm việc có thể gài Dust Plug (DP)
• Giúp bịt kín, hạn chế bụi bẩn và bảo vệ gioăng bên trong coupler

TÓM TẮT CÁC CẤU HÌNH KẾT HỢP TYPE C
Cấu hình	Đầu ống mềm	Đầu còn lại	Ứng dụng chính
C + A	Ống mềm gắn khớp nối nhanh inox kiểu C	Ren ngoài gắn type A (adapter đực + ren trong)	Nối ống mềm với đầu ren ngoài, tháo lắp nhanh
C + E	Ống mềm 1 gắn coupler type C	Ống mềm 2 gắn type E (adapter đực)	Kéo dài, ghép hai đoạn ống mềm, tạo line tạm
C + F	Ống mềm gắn khớp nối nhanh inox type C	Nhánh ren trong gắn type F (adapter đực + ren ngoài)	Cấp/xả tạm từ ống mềm vào nhánh ren trong
C + DP	Đầu cái Camlock type C	Gài Dust Plug (DP)	Bịt kín, bảo vệ gioăng khi không sử dụng

5. Ứng dụng điển hình trong hệ thống ống mềm

Nhờ cấu trúc dành riêng cho ống mềm, khớp nối nhanh kiểu C – Camlock Type C thường được sử dụng trong:

• Tuyến cấp và xả tạm của bơm di động
• Hệ thống rửa đường ống, rửa bồn, xả cặn qua ống mềm
• Các line ống mềm di động tại khu vực bơm, trạm xử lý, khu bồn chứa
• Ứng dụng thử áp, chạy thử hệ thống dùng ống mềm để linh hoạt vị trí

Trong các kịch bản này, việc dùng khớp nối nhanh inox kiểu C giúp giảm thời gian thao tác, giảm mòn ren cơ khí và tăng tính linh hoạt khi thay đổi tuyến ống.

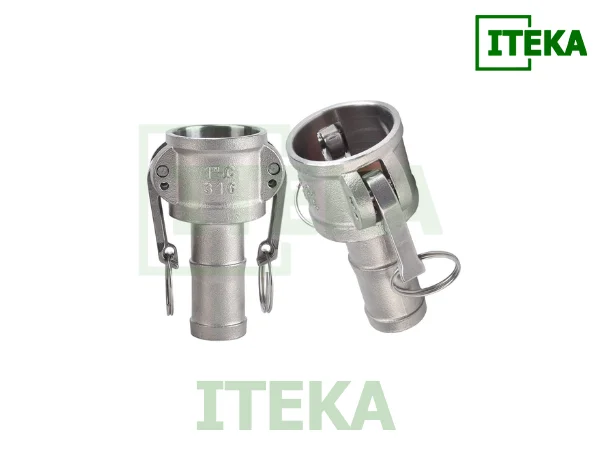

6. Hướng dẫn chọn nhanh khớp nối nhanh inox type C

Khi chọn khớp nối nhanh inox cho ống mềm kiểu C, có thể đi theo checklist ngắn sau:

• Theo ống mềm
  • Đo đường kính trong ống
  • Chọn đuôi gài có đường kính phù hợp, đảm bảo khi siết đai đủ chặt nhưng không làm biến dạng quá mức
• Theo môi trường làm việc
  • Nước sạch, dung dịch trung tính → ưu tiên inox 304
  • Nước muối, môi trường có ion clo hoặc hóa chất ăn mòn → ưu tiên inox 316
• Theo hệ Camlock đang có
  • Đảm bảo Camlock inox type C cùng chuẩn, cùng size với adapter A/E/F và DP đang sử dụng
  • Tránh trộn hàng gia công thô với hàng chuẩn vì dễ gây kẹt, rò, giảm độ bền
• Theo áp suất và nhiệt độ
  • Kiểm tra áp suất cho phép của khớp nối
  • Đối chiếu thêm với áp suất làm việc và giới hạn của ống mềm để chọn cấu hình an toàn

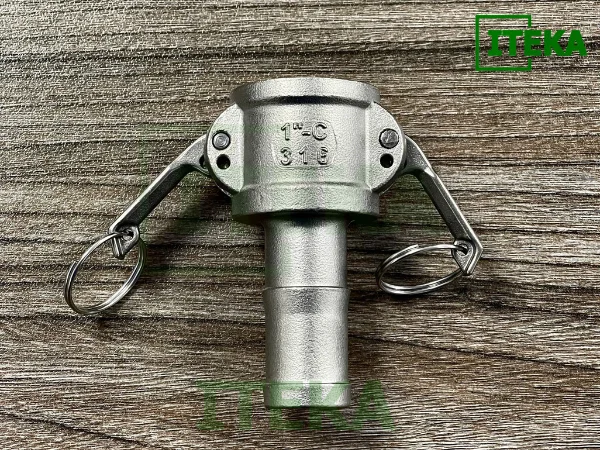

7. Đặt mua khớp nối nhanh kiểu C tại ITEKA

Tại ITEKA, dòng sản phẩm khớp nối nhanh kiểu C – Camlock Type C được xây dựng theo hướng catalog rõ ràng, dễ tra cứu cho bộ phận mua hàng và kỹ sư thiết kế:

• Cung cấp khớp nối nhanh inox type C bằng inox 304 và inox 316
• Đa dạng kích thước, phù hợp nhiều loại ống mềm công nghiệp
• Sản phẩm Camlock inox, Camlock inox type C được chọn từ nhà sản xuất uy tín, đồng bộ với các adapter A, E, F, DP
• Có thể cấp kèm catalogue kỹ thuật và chứng từ cần thiết theo yêu cầu dự án

Nếu bạn đang cần chuẩn hóa tuyến ống mềm bằng khớp nối nhanh inox kiểu C, hoặc muốn đồng bộ cả bộ coupler type C với các adapter trong hệ, đội ngũ ITEKA có thể hỗ trợ:

• Tư vấn cấu hình kết hợp C + A, C + E, C + F, C + DP
• Gợi ý lựa chọn vật liệu, size và dải áp phù hợp
• Gửi báo giá nhanh theo danh mục mã hàng và số lượng

Bạn có thể gửi danh sách nhu cầu hoặc bản vẽ tuyến ống cho ITEKA để được tư vấn cấu hình Camlock và khớp nối nhanh kiểu C tối ưu, đồng thời nhận báo giá chi tiết theo từng mã hàng.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo)

8. FAQ – Những câu hỏi thường gặp về khớp nối nhanh kiểu C

1. Khớp nối nhanh kiểu C khác gì so với cácc type Camlock khác?
Là đầu cái Camlock có đuôi gài ống mềm, giúp đầu ống mềm gài nhanh với các adapter A, E, F mà không phải xoáy ren.

2. Khi nào nên dùng khớp nối nhanh kiểu C?
Khi ống mềm cần tháo lắp thường xuyên, di chuyển nhiều vị trí và bạn muốn thao tác gài – tháo nhanh thay vì dùng nối ren hoặc clamp cố định.

3. Chọn size khớp nối nhanh inox type C theo ống mềm như thế nào?
Đo chính xác đường kính trong ống mềm, chọn đuôi gài có kích thước tương ứng và thử lồng ống vào sao cho siết đai chặt nhưng không bóp méo ống.

4. Nên chọn inox 304 hay 316 cho khớp nối nhanh inox kiểu C?
Inox 304 phù hợp nước và dung dịch trung tính, inox 316 nên dùng cho môi trường có muối, ion clo hoặc hóa chất ăn mòn hơn.

5. Khớp nối nhanh kiểu C kết hợp với những type nào là phổ biến nhất?
Thực tế hay dùng nhất là C + A cho ren ngoài, C + E để nối hai ống mềm và C + F cho nhánh ren trong trên đường ống cố định.

6. ITEKA hỗ trợ gì khi tôi chưa chắc chọn đúng cấu hình C + A/E/F?
ITEKA có thể xem thông số ống, môi trường làm việc và đề xuất size, vật liệu cùng bộ C + A/E/F/DP phù hợp để bạn dễ đặt hàng và lắp đặt.
