Khớp nối nhanh kiểu B – Camlock Type B

Khớp nối nhanh kiểu B là lựa chọn chuẩn cho line ống ren cần tháo lắp thường xuyên. Khám phá Camlock inox type B tại ITEKA để kết nối nhanh mà vẫn bền kín.

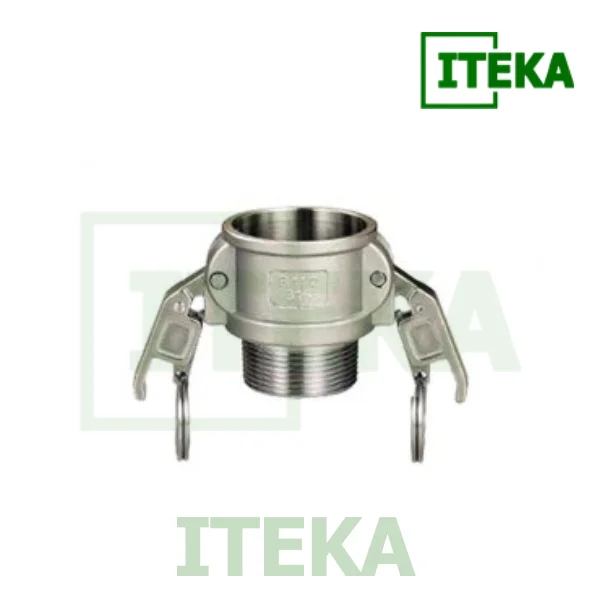

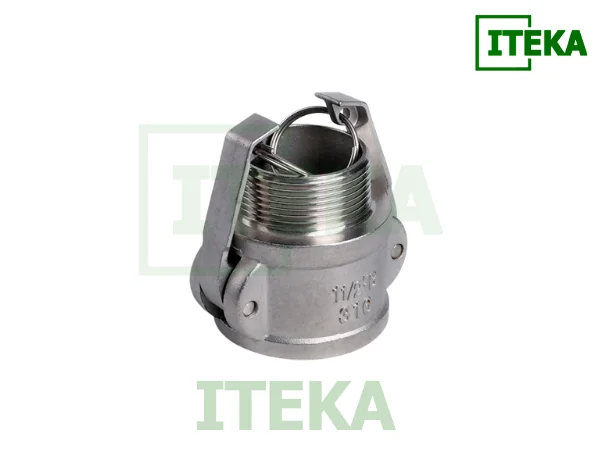

1. Khớp nối nhanh kiểu B là gì?

Về cấu trúc, Khớp nối nhanh kiểu B – Camlock Type B là một loại khớp nối nhanh gồm hai phần chính:

• Phần trên là đầu cái Camlock type B (coupler cái):
  • Có tai gài hai bên
  • Bên trong có rãnh lắp gioăng
  • Là nơi gài các adapter đực A/E/F
• Phần dưới là ren ngoài:
  • Dùng để vặn trực tiếp vào ren trong trên ống hoặc thiết bị

Có thể tóm tắt:

Khớp nối nhanh inox kiểu B = coupler Camlock type B (đầu cái) + ren ngoài.

Nhờ cấu trúc này, thay vì mỗi lần cần nối ống hay thiết bị là phải vặn ren, bạn chỉ cần lắp sẵn khớp nối nhanh inox type B một lần. Những lần kết nối sau đó đều thao tác trên Camlock, vừa nhanh vừa giảm mòn ren.

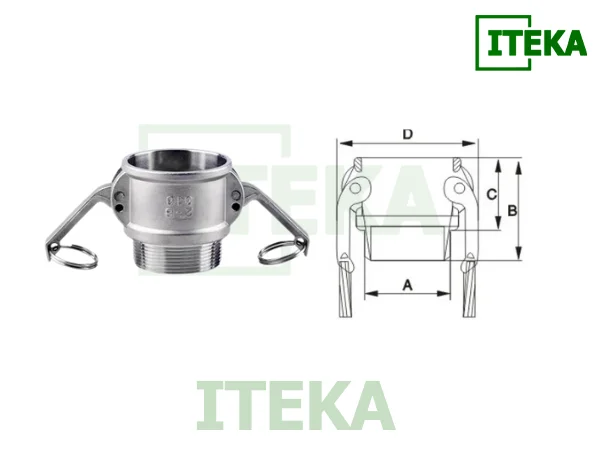

2. Cấu tạo chi tiết của coupler Camlock type B

Để tránh nhầm lẫn với các type khác trong hệ Camlock inox, bạn có thể nhận diện Khớp nối nhanh kiểu B qua các phần sau.

2.1. Đầu cái Camlock type B

Đây là “trái tim” của sản phẩm:

• Thân trên dạng ống tròn, hai bên có tai gài
• Bên trong lắp gioăng, tạo mặt làm kín khi ôm adapter đực
• Khi sử dụng, adapter được đưa vào trong đầu cái Camlock type B, sau đó tai gài hạ xuống để ép chặt adapter và gioăng

Đây chính là phần làm cho Camlock type B khác với type E/F (là adapter đực).

2.2. Thân nối

Giữa coupler và ren ngoài có một đoạn thân trung gian:

• Có thể là trụ trơn hoặc dạng lục giác để kẹp cờ lê
• Thân chịu lực cơ khí, lực xoắn khi vặn ren, lực uốn do rung lắc tuyến ống

Chất lượng gia công ở phần thân cho thấy độ chắc chắn của khớp nối nhanh inox kiểu B.

2.3. Phần ren ngoài

Phần ren ngoài là điểm tiếp xúc với tuyến ống:

• Ren ngoài BSP hoặc NPT, size theo inch
• Lắp trực tiếp vào ren trong trên ống, co, van, thân bơm, manifold

Sau khi siết chặt, khớp nối nhanh inox type B trở thành một phần của đường ống, còn mặt Camlock phía trên là cổng kết nối nhanh.

3. Nguyên lý làm việc của Khớp nối nhanh kiểu B trong hệ Camlock inox

Khi lắp Khớp nối nhanh kiểu B lên đầu ren trong, bạn đang làm ba việc cùng lúc:

1. Cố định coupler bằng mối nối ren ngoài – ren trong.
2. Tạo một cổng Camlock inox dạng đầu cái ở ngay vị trí đó.
3. Cho phép các adapter A/E/F cùng cỡ đến “ghé thăm” và gài nhanh khi cần.

Quy trình thao tác:

• Giai đoạn lắp cố định:
  • Vặn ren ngoài của Camlock type B vào ren trong trên ống/thiết bị
  • Siết chặt bằng cờ lê vào phần thân hoặc lục giác
• Giai đoạn sử dụng hàng ngày:
  • Đưa adapter đực vào đầu cái Camlock type B
  • Hạ tai gài, gioăng bên trong coupler ép lên mặt adapter
  • Mối nối kín được hình thành mà không cần đụng tới ren

Khi tháo, bạn chỉ cần mở tai gài, rút adapter ra. Mối nối ren ban đầu không bị lặp lại thao tác vặn – tháo nhiều lần.

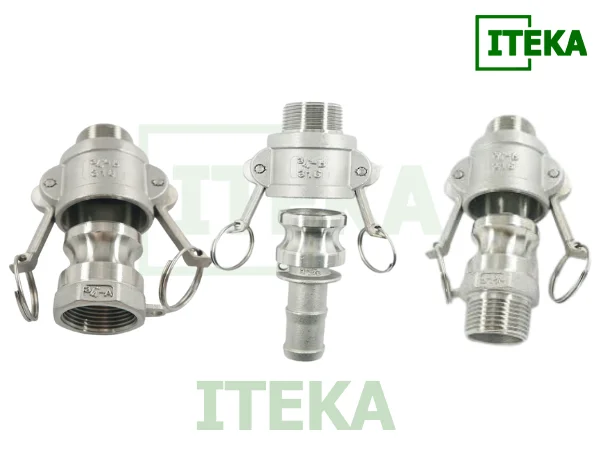

4. Các cấu hình kết nối tiêu biểu với Khớp nối nhanh kiểu B

Trong thực tế, Khớp nối nhanh kiểu B thường tham gia vào nhiều cấu hình khác nhau. Một vài ví dụ điển hình:

4.1. B + E – Ống ren trong ↔ Ống mềm

• Khớp nối nhanh inox kiểu B: lắp vào đầu ren trong trên ống hoặc bơm
• Type E: adapter đực + đuôi gài ống mềm

Khi nối:

• Ống mềm mang type E
• Đầu ren trong mang coupler Camlock type B
• Gài E vào B, hạ tai gài là hoàn tất.

Cấu hình này rất phù hợp cho các line cần nối ống mềm rửa, ống cấp tạm, ống thử áp.

4.2. B + F – Ống ren trong ↔ Ống ren trong

• Khớp nối nhanh inox type B: lắp vào ống ren trong thứ nhất
• Type F: adapter đực + ren ngoài, lắp vào ống ren trong thứ hai

Giữa hai đoạn ống ren trong xuất hiện một “khớp nối nhanh” dựa trên Camlock inox, giúp tháo đoạn ống giữa rất nhanh mà không phải tháo ren hai đầu.

4.3. B + A – Ren trong ↔ Ren ngoài

• Camlock type B: coupler + ren ngoài, lắp vào ren trong trên ống
• Type A: adapter đực + ren trong, lắp vào ren ngoài trên thiết bị

Cấu hình này tạo một điểm nối nhanh giữa ống và thiết bị ren ngoài, thuận tiện khi cần tháo thiết bị ra khỏi line.

4.4. B + DP – Bịt kín cổng Camlock cái khi không làm việc

Khi đầu cái Camlock type B không gài adapter, bạn có thể dùng Dust Plug (DP) để bịt lại, giúp:

• Bảo vệ gioăng bên trong coupler
• Hạn chế bụi, nước, hóa chất bám lên mặt làm việc

5. Ứng dụng của Khớp nối nhanh kiểu B trên tuyến ống công nghiệp

Nhờ kết hợp được giữa ren ngoài và Camlock inox, Khớp nối nhanh kiểu B được dùng nhiều tại:

• Đầu ra bơm, nhánh xả, nhánh cấp có sẵn ren trong
• Các điểm cần nối ống mềm tạm thời phục vụ rửa đường ống, thử áp
• Các đoạn ống ren muốn có “khớp tháo nhanh” ở giữa để bảo trì
• Các điểm lắp thiết bị đo, lọc, van phụ… cần tháo lắp kiểm tra định kỳ

Ở những vị trí này, khớp nối nhanh inox kiểu B giúp chuẩn hóa giao diện kết nối, giảm thời gian thi công và dừng máy mỗi lần chỉnh sửa cấu hình hệ thống.

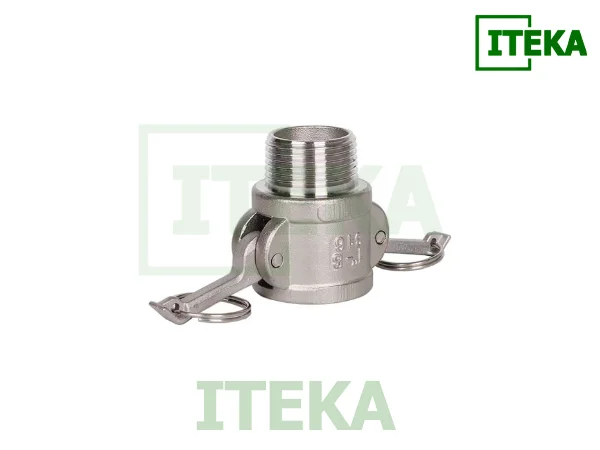

6. Lưu ý khi chọn khớp nối nhanh inox type B

Để khớp nối nhanh inox type B hoạt động ổn định, khi lựa chọn sản phẩm bạn nên:

• Kiểm tra chuẩn ren ngoài (BSP/NPT) và kích thước ren trong hiện có trên ống
• Chọn đúng vật liệu (inox 304 hoặc inox 316) theo môi trường làm việc
• Ưu tiên các sản phẩm Camlock inox có bề mặt gia công tốt, tai gài chắc, gioăng đồng bộ
• Đảm bảo coupler Camlock type B cùng tiêu chuẩn với các adapter A/E/F đã sử dụng trên hệ thống, tránh trộn hàng lệch chuẩn gây rò rỉ hoặc kẹt gài

7. CTA – Liên hệ ITEKA để chọn đúng khớp nối nhanh kiểu B

Nếu bạn đang thiết kế hoặc nâng cấp tuyến ống ren và muốn chuẩn hóa sang Khớp nối nhanh kiểu B cho gọn và dễ bảo trì, tốt nhất nên xem xét cả hệ Camlock đi kèm chứ không chỉ riêng một chiếc coupler.

Tại ITEKA, bạn có thể:

• Gửi thông tin tuyến ống và môi trường làm việc để được tư vấn chọn đúng khớp nối nhanh inox kiểu B, vật liệu inox 304 hoặc 316, đúng chuẩn ren BSP hoặc NPT
• Nhận gợi ý cấu hình đồng bộ gồm Khớp nối nhanh kiểu B kết hợp với adapter A, E, F và Dust Plug DP theo từng vị trí cụ thể
• Yêu cầu báo giá chi tiết cho nhiều size khác nhau giúp dễ dàng chuẩn hóa toàn bộ hệ Camlock inox trên line

Nếu cần, bạn có thể dùng chính bài viết này như bản mô tả kỹ thuật tóm tắt khi gửi yêu cầu cho bộ phận kinh doanh ITEKA để việc tư vấn nhanh và chính xác hơn.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo)

8. FAQ – Câu hỏi thường gặp về khớp nối nhanh kiểu B

Khớp nối nhanh kiểu B có lắp trực tiếp cho ống mềm được không?

Không. Khớp nối nhanh kiểu B là coupler có ren ngoài, dùng cho ren trong trên ống hoặc thiết bị. Nếu muốn nối ống mềm cần dùng thêm adapter E hoặc C gắn trên ống mềm rồi gài vào đầu cái Camlock type B.

Khớp nối nhanh inox kiểu B chịu được áp suất bao nhiêu?

Thông thường các dòng khớp nối nhanh inox type B cho công nghiệp nằm trong khoảng 10 đến 16 bar ở nhiệt độ môi trường. Giá trị thực tế còn phụ thuộc hãng sản xuất, kích cỡ và loại gioăng. Khi chọn hàng nên đối chiếu catalog để đảm bảo đúng dải áp yêu cầu.

Camlock type B khác gì so với type C hoặc type E?

• Camlock type B là coupler cái ren ngoài
• Type C là coupler cái có đuôi ống mềm
• Type E là adapter đực có đuôi ống mềm
• Nói ngắn gọn, Khớp nối nhanh kiểu B dùng cho ren trong, còn C và E dùng cho đầu ống mềm.

Có thể trộn khớp nối nhanh inox kiểu B với adapter từ hãng khác không?

Về nguyên tắc, nếu cùng chuẩn Camlock và cùng size thì vẫn có thể gài với nhau. Tuy vậy để đảm bảo độ kín và độ êm khi thao tác, nên ưu tiên dùng Camlock inox đồng bộ một dòng sản phẩm. Khi trộn hàng nhiều nguồn chất lượng khác nhau dễ gặp tình trạng kẹt gài, khó đóng tai hoặc rò rỉ nhẹ.

Làm sao chọn đúng size khớp nối nhanh inox type B cho tuyến ống đang dùng?

Bạn cần kiểm tra ba thông tin chính

• Kích cỡ đường ống hoặc fitting hiện có
• Chuẩn ren BSP hay NPT
• Môi trường làm việc để chọn inox 304 hay 316

Gửi các thông tin này cho ITEKA, đội ngũ kỹ thuật có thể đề xuất nhanh model coupler Camlock type B phù hợp kèm các adapter A, E, F tương ứng.
