Khớp nối nhanh kiểu A – Coupling Type A

Khớp nối nhanh kiểu A ren trong, gài nhanh với B/C/D cho ống ren và ống mềm. Cùng ITEKA tìm hiểu thông số và chọn đúng Coupling Type A.

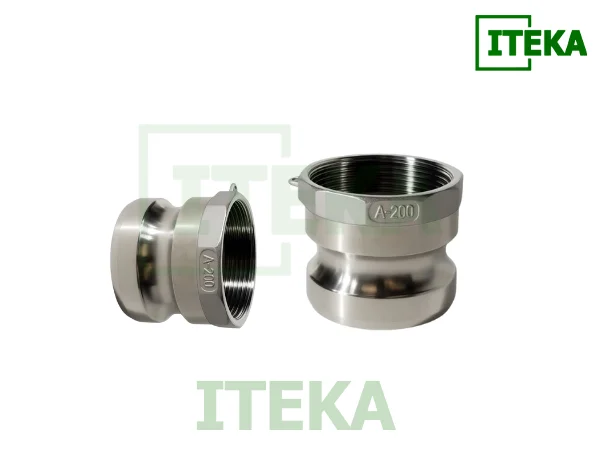

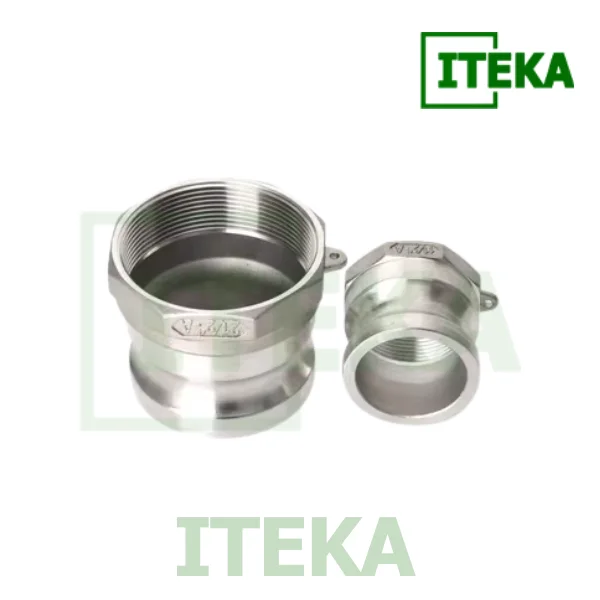

1. Khớp nối nhanh kiểu A là gì?

Về bản chất, khớp nối nhanh kiểu A là một loại adapter Camlock đực có một đầu là ren trong, một đầu là ngàm Camlock đực.

• Phần đầu Camlock: là phần adaptor đực, dùng để gài vào coupler B, C, D
• Phần đầu ren trong: dùng để vặn trực tiếp lên ống inox công nghiệp, co, van, thân bơm hoặc thiết bị có ren ngoài

Khi đã lắp xong, điểm ren ngoài ban đầu sẽ biến thành “đầu đực Camlock inox type A”, cho phép bạn kết nối nhanh với bất kỳ coupler B, C, D cùng size:

Ren ngoài → vặn vào khớp nối inox kiểu A → trở thành đầu đực Camlock type A để gài vào B/C/D.

Nhờ đó, các thao tác kết nối sau này không còn phụ thuộc vào cờ lê, mỏ lết, mà chỉ cần gài – gập tai gài là xong.

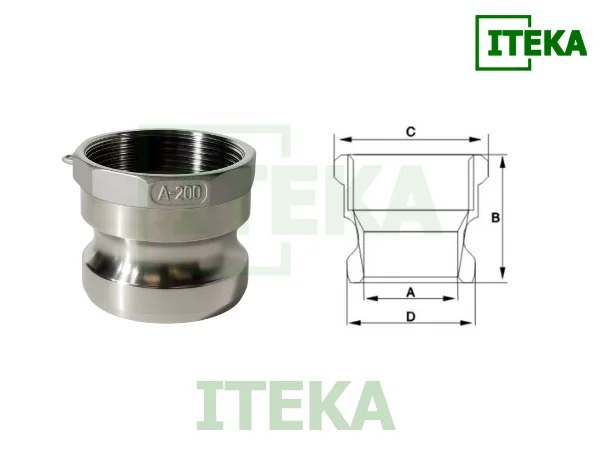

2. Cấu tạo và đặc điểm nhận dạng của Coupling type A

Để chọn đúng Coupling type A, bạn nên nắm rõ cấu tạo cơ bản và vài “dấu hiệu nhận dạng” quan trọng.

2.1. Phần adapter Camlock đực

Đây là phần tiếp xúc trực tiếp với coupler:

• Có dạng trụ với các gờ định hình đặc trưng của Camlock
• Là mặt làm việc chính, nơi gioăng trong coupler tì lên để tạo độ kín
• Gia công phải tròn đều, mượt, không ba via sắc để tránh làm hỏng gioăng coupler

Đây chính là phần được gọi là đầu đực Camlock type A.

2.2. Phần thân nối trung gian

Giữa đầu Camlock và phần ren trong sẽ có một đoạn thân:

• Thân này thường dạng trụ, chịu lực uốn và xoắn từ tuyến ống
• Có thể được thiết kế thêm lục giác hoặc mặt phẳng để khóa cờ lê khi siết ren
• Độ dày thân ảnh hưởng đến khả năng chịu áp và độ bền của khớp nối nhanh inox type A

2.3. Phần ren trong

Đây là điểm phân biệt type A với các khớp nối nhanh inox khác:

• Ren trong (female thread)
• Thường theo chuẩn BSP hoặc NPT
• Lắp trực tiếp vào ren ngoài trên ống, van, co, bơm, manifold

Khi nhìn vào, bạn sẽ thấy:

• Một đầu là Camlock inox type A (đầu đực Camlock)
• Đầu còn lại là lỗ ren trong, giúp Coupling type A làm “cầu nối” giữa ren ngoài và thế giới Camlock.

3. Nguyên lý kết nối: type A “biến” ren ngoài thành đầu đực Camlock

Cách làm việc của khớp nối nhanh kiểu A khá đơn giản nhưng cực kỳ hữu ích ở thực tế:

1. Bạn có một đoạn ren ngoài trên ống hoặc thiết bị.
2. Thay vì nối ren thêm fittings, bạn vặn Coupling type A vào ren ngoài đó.
3. Sau khi siết chặt, vị trí này trở thành đầu đực Camlock inox type A.
4. Từ đây, mọi lần nối ống mềm hay ống khác sẽ thực hiện thông qua coupler B, C, D:
   • B gắn ren trong
   • C gắn ống mềm
   • D gắn ren trong, bích hoặc đầu hàn

Như vậy, type A đóng vai trò chuyển ren ngoài sang đầu đực Camlock, còn B/C/D sẽ là “đầu cái” chụp vào nó.

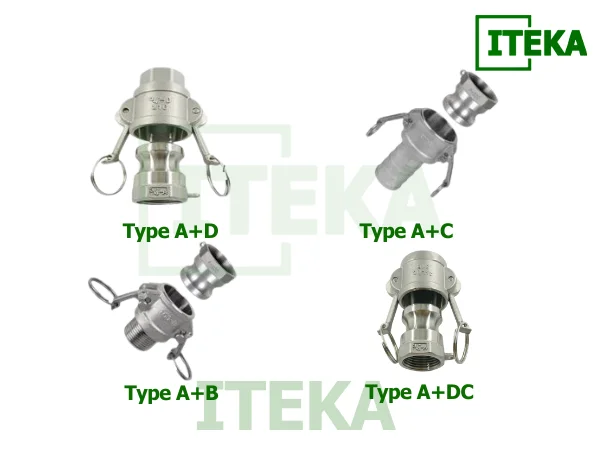

4. Khớp nối nhanh kiểu A kết hợp với những type nào?

Dưới góc nhìn ứng dụng, khớp nối nhanh inox type A có ba nhóm kết hợp chính:

4.1. Type A + Type B – Ren ngoài ↔ Ren trong (qua Camlock)

Cấu hình này rất hữu ích khi:

• Một phía là ren ngoài (gắn type A)
• Phía kia là ren trong (gắn type B với ren ngoài)

Khi kết nối:

• Coupling type A gài vào type B
• Tai gài của B khóa lại, gioăng B ôm sát mặt Camlock của A

Ứng dụng:
Nối ren ngoài – ren trong, nhưng muốn có một “điểm tháo nhanh” bằng Camlock thay vì nối ren cứng.

4.2. Type A + Type C/E – Ren ngoài ↔ Ống mềm

Khi bạn muốn nối ống mềm vào một điểm có ren ngoài, thay vì lắp co, nối ren rồi siết clamp, có thể làm gọn bằng Camlock:

• Ren ngoài → lắp khớp nối nhanh kiểu A
• Ống mềm → lắp type C hoặc type E (đều là coupler/adapter cho ống mềm)
• Nối ống mềm bằng cách gài C/E vào đầu đực Camlock type A

Ứng dụng:

• Nối ống mềm rửa, ống cấp tạm vào bơm hoặc manifold ren ngoài
• Các điểm thao tác thường xuyên, không muốn vặn ren mỗi lần

4.3. Type A + DC – Bịt đầu đực khi không sử dụng

Khi Camlock inox type A đang không gắn với B/C/D, bạn nên bịt lại bằng Dust Cap DC:

• DC gài lên đầu đực Camlock type A
• Vừa giữ sạch bề mặt làm việc
• Vừa hạn chế bụi, nước, hóa chất bắn vào

Đây là cấu hình bảo vệ, không phải cấu hình làm việc, nhưng rất nên dùng để kéo dài tuổi thọ của khớp nối nhanh inox type A.



Cấu hình	Kết nối	Tình huống sử dụng
Type A + Type B	Ren ngoài ↔ ren trong qua Camlock.	Tạo khớp nối nhanh ren ngoài–ren trong, dễ tháo thiết bị/đoạn ống.
Type A + Type C	Ren ngoài ↔ ống mềm qua type C.	Nối ống mềm với bơm, manifold, co có ren ngoài, tháo lắp nhanh.
Type A + Type E	Ren ngoài ↔ ống mềm dùng adapter E.	Khi hệ đã chuẩn hóa theo type E, cần linh hoạt đổi nhiều ống mềm.
Type A + DC	Đầu đực type A ↔ nắp bịt DC.	Bịt, bảo vệ đầu đực Camlock khi không sử dụng, giữ sạch, tránh bám bẩn.

5. Khi nào nên dùng khớp nối nhanh kiểu A thay vì nối ren trực tiếp?

Không phải hệ ống nào cũng cần Camlock, nhưng có vài bối cảnh khớp nối nhanh kiểu A tỏ ra vượt trội:

• Các điểm tháo thiết bị thường xuyên
  • Ví dụ: tháo đồng hồ, cụm lọc, thiết bị đo ở đoạn ren ngoài
  • Thay vì vặn ren ra – vào liên tục, bạn gắn sẵn Coupling type A lên thiết bị rồi dùng coupler phía còn lại
• Các tuyến cần linh hoạt giữa ống ren và ống mềm
  • Dùng Camlock inox type A để tạo điểm gài cho C/E gắn ống mềm
  • Tháo lắp nhiều lần vẫn nhanh, không “mòn ren”
• Hệ thống thử áp, rửa tạm, cấp tạm
  • Dùng Camlock giúp bạn chuyển đổi cấu hình rất nhanh
  • Không cần chuẩn bị quá nhiều fittings ren khác nhau

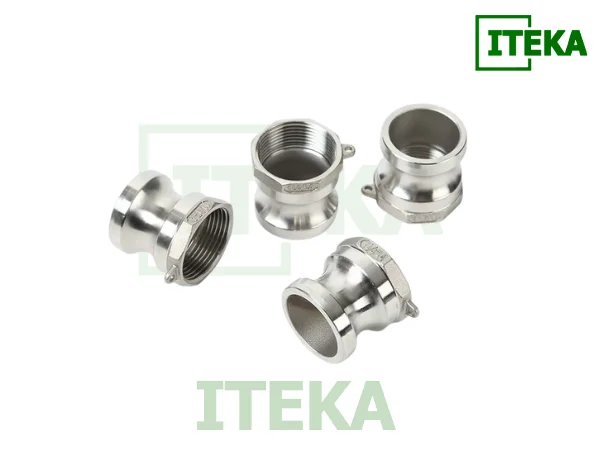

6. Lưu ý khi chọn khớp nối nhanh inox type A

Để khớp nối nhanh kiểu A làm việc ổn định, khi chọn mua bạn nên để ý:

• Kiểu ren trong
  • BSP hay NPT, size chính xác bao nhiêu inch
  • Đo hoặc đọc kỹ catalog, tránh “ước lượng bằng mắt” gây đi ren chéo
• Vật liệu
  • Inox 304: phù hợp nước sạch, dung dịch nhẹ, môi trường không quá ăn mòn
  • Inox 316: nên dùng cho môi trường nước muối, có ion clo hoặc hóa chất mạnh hơn, khả năng chống ăn mòn vượt trội.
• Chuẩn Camlock và độ hoàn thiện
  • Ưu tiên những bộ Camlock inox type A có bề mặt gia công mượt, không ba via
  • Khi thử gài với B/C/D cùng size, cảm giác gài phải êm, không rơ, không quá cứng
• Khả năng đồng bộ với hệ Camlock hiện có
  • Đầu đực Camlock type A nên cùng dòng với các cặp B, C, D đã dùng trên hệ thống
  • Tránh trộn nhiều nguồn hàng chất lượng khác nhau

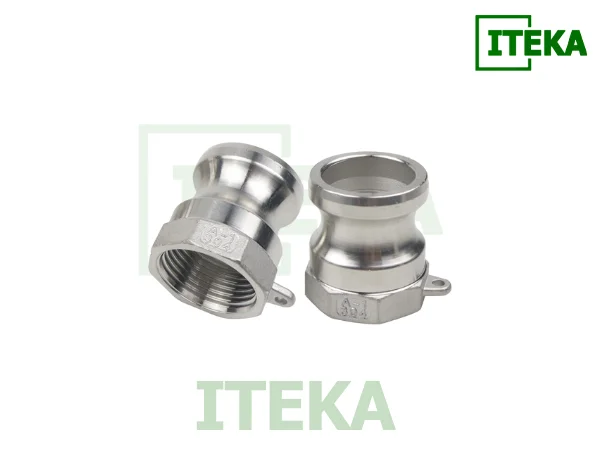

7. FAQ – Những câu hỏi thường gặp về Coupling type A

Khớp nối nhanh kiểu A có lắp trực tiếp được lên ống mềm không?
Không. Coupling type A là adapter ren trong + đầu đực Camlock, không có đuôi gài ống mềm. Nếu muốn gắn ống mềm, bạn dùng type C hoặc E phía ống mềm, gài vào khớp nối nhanh inox type A ở phía ren ngoài.

Đầu đực Camlock type A có lắp được với mọi coupler B, C, D cùng size không?
Về nguyên tắc là có, miễn là cùng size và cùng chuẩn Camlock. Tuy nhiên nếu coupler gia công thô, lệch chuẩn hoặc gioăng đã cũ, độ kín và độ êm khi gài sẽ giảm.

Khớp nối nhanh inox type A có chịu áp được không?
Bản thân Camlock inox được thiết kế cho dải áp làm việc nhất định (thường 10–16 bar với inox), nhưng khả năng chịu áp của cả hệ còn phụ thuộc ống, fittings, gioăng. Cần xem thông số nhà sản xuất và môi trường thực tế.

Có cần dùng DC cho Camlock inox type A không?
Không bắt buộc nhưng rất nên dùng, nhất là khi đầu đực tiếp xúc với môi trường bụi, ẩm, hóa chất. DC giúp bảo vệ mặt làm việc, giữ độ kín lâu hơn khi kết nối với B/C/D.

8. Liên hệ báo giá khớp nối nhanh kiểu A tại ITEKA

Nếu bạn đang cần khớp nối nhanh kiểu A – Coupling Type A cho dự án hoặc cho dây chuyền hiện có, ITEKA có thể cung cấp đầy đủ từ mã hàng phổ thông đến các option inox 304, inox 316 với nhiều cỡ ren trong khác nhau. Dữ liệu kỹ thuật được trình bày rõ ràng theo từng mã, phù hợp cho bộ phận mua hàng và kỹ sư thiết kế tra cứu nhanh.

Để được tư vấn và báo giá chi tiết, bạn chỉ cần gửi cho ITEKA các thông tin cơ bản như:

• Kích thước ren trong cần dùng và chuẩn ren BSP hoặc NPT
• Vật liệu mong muốn inox 304 hoặc inox 316
• Dải áp suất và môi trường làm việc của tuyến ống
• Số lượng dự kiến và thời gian cần hàng

Đội ngũ phụ trách dự án của ITEKA sẽ đối chiếu lại yêu cầu kỹ thuật, đề xuất đúng mã khớp nối nhanh inox type A phù hợp và gửi lại báo giá cùng điều kiện giao hàng để bạn dễ phê duyệt.

Nếu bạn muốn chuẩn hóa toàn bộ hệ Camlock cho cả ren và ống mềm, ITEKA cũng có thể gợi ý trọn bộ A B C D E F và phụ kiện Dust Cap Dust Plug để bạn lựa chọn theo từng tuyến ống. Liên hệ ngay để được tư vấn và hỗ trợ nhanh chóng:
