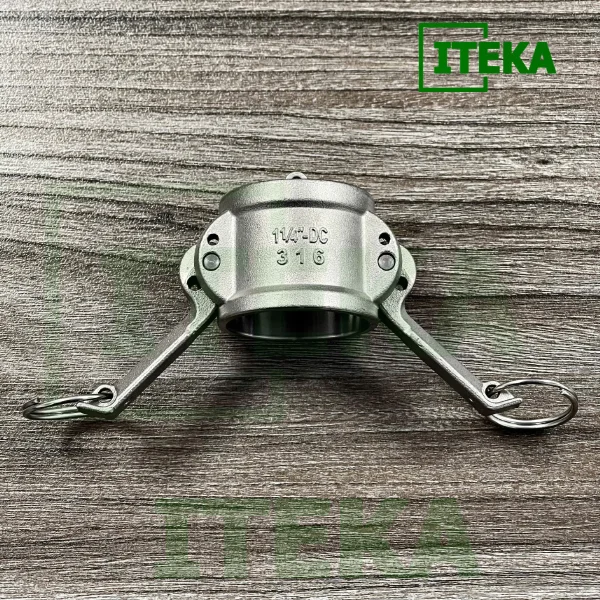

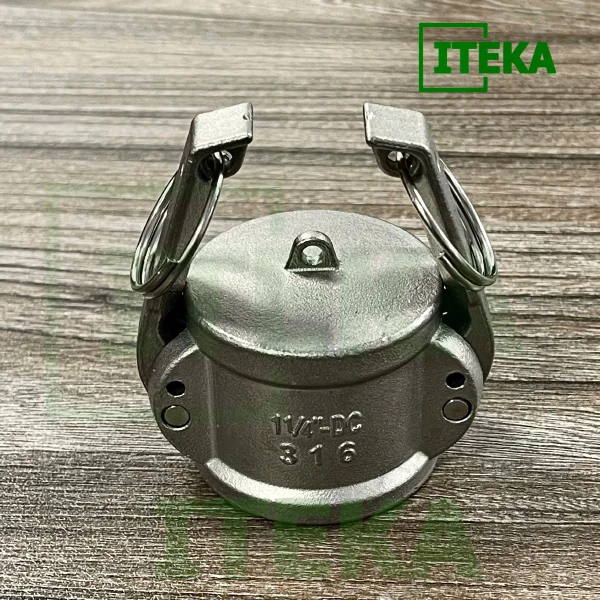

Khớp nối nhanh inox – Camlock type DC

Nếu đã từng làm việc với hệ khớp nối nhanh Camlock inox, chắc chắn bạn không lạ gì cảnh đầu adaptor đực nằm chờ ngoài hiện trường: trên xe bồn, trên manifold bơm, trên đường ống ngoài bãi. Để mở ra là dùng được ngay thì tiện, nhưng nếu cứ để hở như vậy thì bụi bẩn, bùn đất, nước mưa, thậm chí côn trùng có thể “ghé thăm” lúc nào không hay. Chưa kể, trong ống còn chút lưu chất dư mà không bịt đầu lại thì nguy cơ rò rỉ cũng không nhỏ.

Chính vì thế, bên cạnh các type “làm việc” như A, B, C, D, E, F, hệ Camlock mới có thêm một “nhân vật” khá đặc biệt là Camlock type DC. Về bản chất, khớp nối nhanh inox Camlock type DC không phải là khớp nối để dẫn lưu chất, mà là nắp chụp bảo vệ chuyên dùng cho adaptor đực.

1. Camlock type DC là gì, khác gì so với khớp nối nhanh thông thường?

Đầu tiên, cần làm rõ “Camlock type DC” là gì trong cả họ khớp nối nhanh inox. Khi nhìn vào một bộ catalog hoặc bảng phân loại Camlock, bạn sẽ thấy dãy ký hiệu quen thuộc A, B, C, D, E, F, DP, DC. Trong nhóm này, Camlock type DC được định nghĩa là một dạng đầu cái dạng nắp chụp, thường được gọi bằng nhiều cái tên như:

• Khớp nối nhanh inox kiểu DC
• Nắp chụp nhanh inox DC
• Nắp bịt Camlock DC
• Dust cap Camlock

Điểm chung giữa các cách gọi này là đều nhấn mạnh hai yếu tố: “nắp bịt” và “Camlock”. Nghĩa là nó vẫn sử dụng cơ cấu tay cam – rãnh cam giống các đầu cái làm việc, nhưng bên trong không phải là đường lưu chất xuyên suốt mà là một mặt kín dùng để bịt đầu adaptor.

Khác với các loại khớp nối Camlock thông thường như B, C, D vốn dùng để tạo mối nối đang làm việc, cho phép lưu chất đi qua, Camlock type DC không dẫn lưu chất. Nhiệm vụ chính của nó là:

• Che chắn, bảo vệ adaptor đực (type A, E, F) khi adaptor đang ở trạng thái chờ
• Tạo kín tương đối, hạn chế rò rỉ nhỏ nếu trong ống vẫn còn phần lưu chất dư
• Giữ cho vùng tiếp xúc của adaptor sạch hơn, sẵn sàng cho lần kết nối tiếp theo

Nhờ có type DC, những đầu adaptor đực nằm rải rác trên xe bồn, đường ống hoặc ống mềm không còn là những điểm hở dễ bám bụi, mà trở thành những đầu chờ gọn gàng, sạch sẽ, sẵn sàng được đưa vào vận hành bất cứ lúc nào.

2. Cấu tạo và nguyên lý hoạt động của khớp nối nhanh inox Camlock type DC

Sau khi đã rõ Camlock type DC là một loại nắp chụp chuyên dụng, bước tiếp theo là “mổ xẻ” xem bên trong nó có gì, từng phần làm nhiệm vụ gì, và cả cụm hoạt động ra sao khi chụp lên adaptor đực. Cũng giống như các đầu cái Camlock khác, type DC vẫn dựa trên cơ chế tay cam – rãnh cam để khóa chặt, nhưng phần bên trong được thiết kế làm mặt bịt kín với sự hỗ trợ của gioăng EPDM.

2.1. Cấu tạo

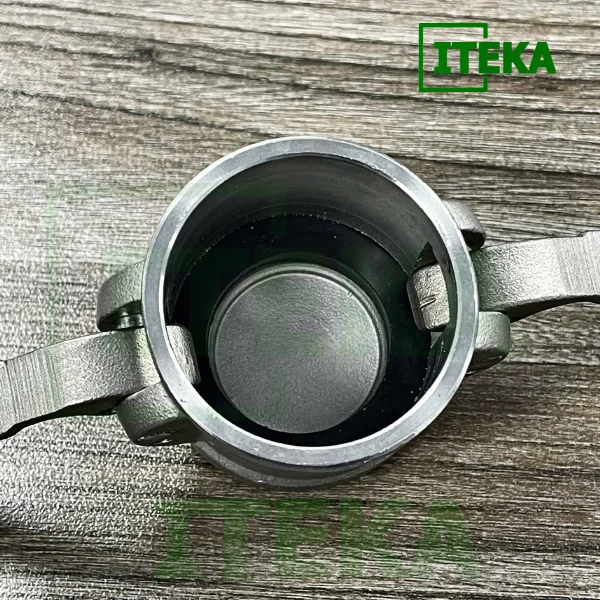

Nhìn tổng thể, cấu tạo của Camlock type DC có thể gói gọn vào ba khối: thân cốc kín, cụm tay cam – chốt cam và gioăng EPDM bên trong. Ba phần này phối hợp với nhau để vừa giữ chặt adaptor, vừa bịt kín tương đối phần đầu chờ. Nhìn bên ngoài, Camlock type DC trông khá giống một coupler Camlock thông thường, nhưng nếu để ý kỹ bạn sẽ thấy một vài điểm khác biệt rất rõ.

Trước hết là phần thân nắp chụp dạng “cốc kín” có chất liệu thép không gỉ inox. Thay vì để lòng thông suốt cho lưu chất chảy qua như các coupler B, C, D, thân DC được thiết kế như một chiếc cốc kín đáy:

• Phần miệng cốc được gia công theo đúng chuẩn Camlock để ôm vừa phần adaptor đực type A, E, F cùng kích thước
• Bên trong, phía đáy cốc là mặt kín, chính là nơi adaptor sẽ tựa vào khi tay cam được gập xuống

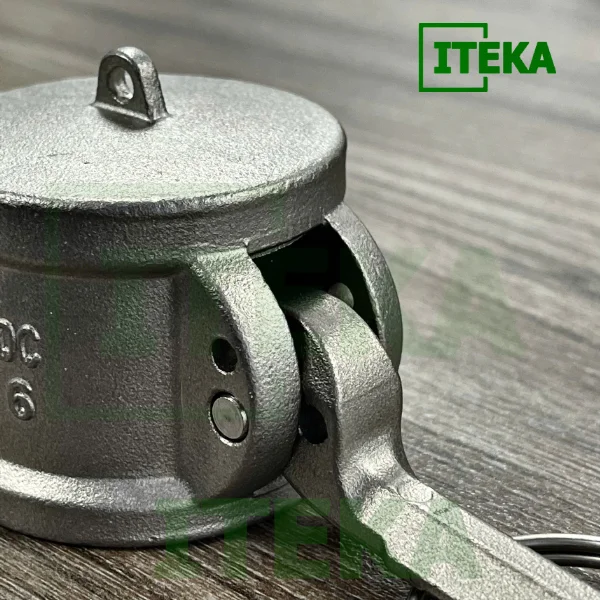

Tiếp theo là cụm tai cam, tay cam và chốt cam. Cũng như các coupler khác, hai bên thân DC có:

• Tai bắt chốt cam để tay cam có thể quay quanh đó
• Tay cam được chế tạo sao cho khi gập xuống, trục cam trên tay sẽ trượt vào đúng vị trí rãnh trên adaptor đực

Cuối cùng là gioăng EPDM bên trong nắp DC. Là loại gioăng cao su tổng hợp có độ đàn hồi tốt, phù hợp với môi trường nước và nhiều loại dung dịch thông dụng. Để tạo kín tương đối và giảm va đập kim loại với kim loại.

2.2. Nguyên lý hoạt động của Camlock type DC inox

Về cơ bản, Camlock type DC làm việc rất đơn giản: Nắp DC được chụp lên phần adaptor đực sao cho adaptor lọt vào trong lòng nắp. Khi bạn gập hai tay cam xuống, trục cam ép vào rãnh trên thân adaptor và kéo adaptor tụt sâu vào trong nắp.

Ở phía trong nắp DC có gioăng EPDM đặt ở rãnh tròn gần đáy. Khi adaptor bị kéo vào, mép adaptor ép chặt lên gioăng EPDM, tạo thành một vòng kín quanh chu vi. Nhờ lực kẹp của tay cam và độ đàn hồi của gioăng, đầu adaptor đực vừa được giữ chặt, vừa được bịt kín tương đối ở phần miệng, không còn để hở ra ngoài.

3. Ứng dụng thực tế của khớp nối nhanh inox – Camlock type DC

Trong thực tế, Camlock type DC gần như luôn đi kèm với adaptor đực A, E, F. Hễ chỗ nào có adaptor chờ là chỗ đó nên có một nắp DC tương ứng.

Một vài ứng dụng điển hình:

• Đầu chờ trên xe bồn, xe hút, xe chuyển chất lỏng
  Các adaptor ở đầu xe bồn thường lộ thiên, dính bụi, nước mưa, bùn đường. Gắn nắp DC lên sẽ giúp đầu adaptor luôn sạch, lần sau cắm vào coupler làm việc không lo cát bụi làm xước rãnh cam hoặc làm nhanh hỏng gioăng.
• Đầu adaptor trên manifold bơm, hệ thống hút xả tạm
  Nhiều hệ thống có sẵn các nhánh hút xả dự phòng để linh hoạt đổi tuyến. Những nhánh đó khi chưa dùng chỉ là adaptor trống. Dùng DC để chụp lại sẽ hạn chế rò rỉ lưu chất dư và tránh bụi bẩn lọt vào, sau này nối ống mềm vào là chạy được ngay.
• Đầu ống mềm đang treo chờ sử dụng
  Ống mềm hút xả có thể được gắn adaptor type E hoặc F ở đầu. Khi ống không làm việc, chụp DC vào adaptor sẽ giúp đầu ống không bị bẩn, không chảy nhỏ giọt lưu chất dư ra sàn, giữ khu vực vận hành gọn gàng hơn.

Nhìn chung, nơi nào có adaptor đực Camlock để hở ra môi trường thì Camlock type DC chính là “nắp bảo vệ” hợp lý nhất. Vừa giữ sạch, vừa giảm rò rỉ, lại nhìn chuyên nghiệp hơn rất nhiều so với cách bịt tạm bằng giẻ hoặc băng dính.

4. Cách lựa chọn Camlock type DC inox phù hợp

Chọn đúng Camlock type DC thật ra không phức tạp. Chìa khóa là bám theo adaptor đực mà bạn đang dùng.

• Bước 1: Xác định đúng loại adaptor đực
  Trước hết hãy xem đầu chờ đang là adaptor type nào A, E hay F. DC chỉ chụp lên adaptor, không chụp trực tiếp lên ống hay ren, nên mọi thông số đều phải “ăn theo” adaptor.
• Bước 2: Kiểm tra kích thước adaptor
  Bạn chỉ cần xác định adaptor là 1 inch, 1½ inch, 2 inch, 3 inch hay 4 inch. Nắp DC phải cùng size với adaptor thì tay cam mới gập hết hành trình và ôm vừa rãnh.
• Bước 3: Chọn vật liệu thân inox theo môi trường làm việc
  Với môi trường nước, dung dịch thông dụng, khu vực ngoài trời, inox 304 là lựa chọn an toàn. Nếu hệ thống làm việc trong môi trường ăn mòn hơn hoặc gần biển, có thể cân nhắc inox 316. Trường hợp nhẹ nhàng, ít yêu cầu về ăn mòn có thể dùng dòng inox phổ thông hơn.
• Bước 4: Xác nhận gioăng EPDM bên trong nắp DC
  Nắp DC nên dùng gioăng EPDM vì loại này phù hợp cho nước và nhiều dung dịch thường gặp, đủ độ đàn hồi để đảm bảo DC bịt kín tương đối khi chụp lên adaptor.
• Bước 5: Đếm số adaptor để tính số lượng DC cần mua
  Cuối cùng, bạn đi qua toàn bộ tuyến ống, xe bồn, manifold bơm và đếm xem có bao nhiêu adaptor đực đang chờ. Mỗi adaptor tương ứng một nắp DC. Việc này giúp bạn lên đơn một lần cho đủ, tránh thiếu nắp ở một vài vị trí gây bất tiện lúc vận hành.

5. So sánh Camlock type DC với các giải pháp bịt đầu khác

Khi cần bịt đầu adaptor, bạn có khá nhiều cách “chữa cháy”, nhưng nếu so kỹ thì Camlock type DC vẫn là lựa chọn gọn và chuẩn nhất.

• So với Camlock type DP
  – Type DC: Có thể gọi nó là nắp chụp, chụp lên adaptor đực A, E, F.
  – Type DP: Đây sẽ là chốt chặn, cắm vào đầu cái B, C, D.
  – Cả hai đều là “đầu bịt”, nhưng mỗi loại phục vụ một phía khác nhau. Nhìn thấy adaptor trống → dùng DC, thấy coupler trống → dùng DP.
• So với nắp ren, bít ren truyền thống
  – Nắp ren phải vặn nhiều vòng, dễ kẹt ren khi bụi bẩn bám vào.
  – DC chỉ cần chụp lên rồi gập tay cam là xong, thao tác nhanh hơn nhiều, nhất là khi phải đóng mở thường xuyên.
• So với cách bịt tạm kiểu “tự chế” (giẻ, nilon, băng dính)
  – Không đảm bảo kín, dễ rơi ra, nhìn rất thiếu chuyên nghiệp.
  – DC ôm đúng biên dạng adaptor, có lực kẹp của tay cam và gioăng EPDM, vừa kín tương đối vừa đảm bảo hình ảnh thiết bị gọn gàng sạch sẽ.

6. Lưu ý khi lắp đặt và sử dụng Camlock type DC để đảm bảo an toàn

Dù chỉ là nắp bịt, Camlock type DC vẫn nên được dùng đúng cách để tránh sự cố nhỏ nhưng phiền.

• Luôn gập hết hành trình tay cam
  Nếu tay cam chưa gập hết, DC chỉ “chụp hờ”, dễ tuột khi rung hoặc va chạm. Khi lắp xong, nên liếc lại xem tay cam đã nằm sát thân DC chưa. Tốt hơn hết thì nên cố định 2 tay cam lại với nhau tránh tình trạng bị tuột ra.
• Kiểm tra định kỳ gioăng EPDM
  Nếu thấy gioăng EPDM nứt, chai, biến dạng mạnh thì nên thay mới. Gioăng hỏng thì khả năng bịt kín sẽ giảm, dễ rò rỉ lưu chất dư ở đầu adaptor.
• Không dùng tay cam để treo, kéo cả tuyến ống
  Tai cam và chốt cam sinh ra để kẹp, không phải để chịu tải trọng cả đoạn ống. Tránh móc, treo ống vào chính tay cam của DC.
• Dùng dây hoặc xích giữ ở khu vực dễ va chạm
  Với các đầu adaptor trên xe bồn hoặc khu vực hay bị “quệt”, có thể dùng thêm dây giữ DC tránh rơi mất khi thao tác vội.

7. Mua khớp nối nhanh inox Camlock type DC tở đâu

Sau khi đã rõ Camlock type DC là “nắp bảo vệ” chuẩn nhất cho adaptor, bước cuối cùng là tìm chỗ mua cho yên tâm về độ đồng bộ và chất lượng.

Tại Iteka.vn, các dòng khớp nối nhanh inox Camlock type DC được nhập theo tiêu chuẩn quốc tế, đồng bộ với các adaptor đực A, E, F nhiều kích cỡ khác nhau. Bạn không cần lo chuyện “mua DC về mà chụp không vừa adaptor”, vì đội ngũ kỹ thuật có thể rà lại giúp theo từng size đang dùng.

Khi làm việc với Iteka.vn, anh em kỹ sư và bộ phận vật tư có thể:

• Gửi danh sách adaptor đực hiện có (loại, kích thước, vị trí sử dụng), Iteka sẽ đề xuất sẵn số lượng và cấu hình DC tương ứng.
• Nhận tư vấn nhanh nếu hệ thống đang dùng lẫn nhiều size inch khác nhau, tránh đặt nhầm size DC.
• Đặt luôn trọn bộ Camlock inox (A, B, C, D, E, F, DC, DP) nếu bạn đang triển khai tuyến ống mới hoặc nâng cấp toàn hệ thống.

Cách làm đơn giản nhất là bạn liệt kê nhanh: “Ở xe bồn, manifold, ống mềm đang có bao nhiêu adaptor đực, size nào”, sau đó gửi cho Iteka.vn. Phần còn lại, từ chọn đúng Camlock type DC đến đồng bộ cả hệ, bên Iteka sẽ hỗ trợ để bạn nhận hàng về chỉ việc lắp là dùng, không phải mất thời gian xoay xở thêm phụ kiện.

Liên hệ ngay với chúng tôi để được tư vấn và báo giá nhanh Camlock type DC inox.
